پی سی بی ڈیزائن اور مینوفیکچرنگ

طباعت شدہ سرکٹ بورڈ من گھڑت عمل کیا ہے؟

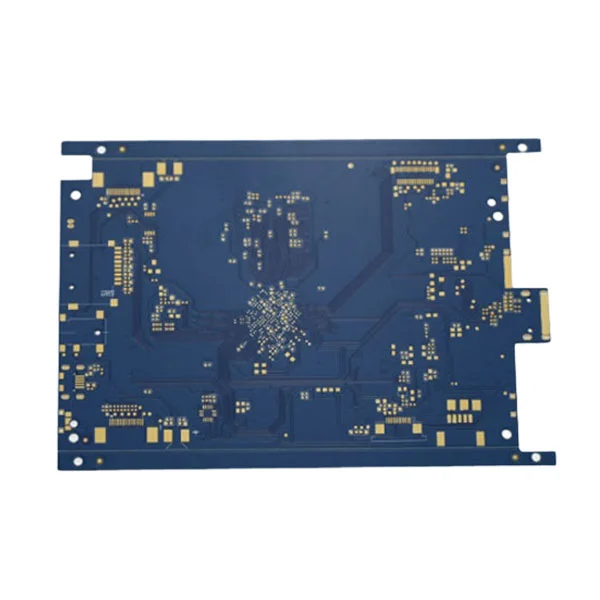

پی سی بی من گھڑت ایک ڈیزائن کو جسمانی بورڈ کے ڈھانچے میں تبدیل کرتا ہے۔ خالی بورڈ مختلف رنگوں میں تیار کیے جاسکتے ہیں۔ پی سی بی مینوفیکچرنگ کے عمل میں متعدد مراحل شامل ہیں: ڈیزائن کو حتمی شکل دینے ، مادی کاٹنے ، اندرونی پرت پروسیسنگ ، ملٹی پرت لیمینیشن ، ڈرلنگ ، بیرونی پرت پروسیسنگ ، سولڈر ماسک اور سطح ختم روٹنگ یا پروفائلنگ ، اور معائنہ۔

کیا آپ پی سی بی ڈیزائن اور مینوفیکچرنگ کے لئے سپلائر کی تلاش کر رہے ہیں؟ براہ کرم ایک قیمت حاصل کرنے کے لئے ہم سے آزاد رابطہ کریں۔

پی سی بی ڈیزائن اور مینوفیکچرنگ کے عمل میں شامل اقدامات

پی سی بی ڈیزائن:یہ طباعت شدہ سرکٹ بورڈ (پی سی بی) کے لئے جسمانی ترتیب اور برقی باہمی رابطوں کو بنانے کا بنیادی عمل ہے۔ یہ ہارڈ ویئر کو مینوفیکچرنگ کے لئے الیکٹرانک اسکیمیٹکس کو پل کرتا ہے۔ اس دوران ، ڈیزائنر کو درخواست کے منظرناموں ، بجلی کے ڈیزائن کی فزیبلٹی ، ساختی یا مادی فزیبلٹی ، پیداوار کی کارکردگی ، اور لاگت کی تشخیص کا احاطہ کرنے کی ضرورت ہے۔

مواد کاٹنے:اسے پینلائزیشن یا خالی کاٹنے بھی کہا جاتا ہے۔ خام سبسٹریٹ کی بڑی چادریں جیسے FR-4 ، راجرز ، یا پولیمائڈ کو مطلوبہ طول و عرض میں کاٹا جاتا ہے۔

اندرونی پرت پروسیسنگ:یہ پی سی بی مینوفیکچرنگ میں ایک بنیادی عمل ہے ، جس میں پیٹرن چڑھانا اینچنگ کے طریقہ کار کا استعمال کرتے ہوئے تانبے کے پتے کے ٹکڑے ٹکڑے کے تانبے کے ورق پر مطلوبہ سرکٹ پیٹرن کو عین مطابق تشکیل دیا جاتا ہے۔ مینوفیکچرنگ پروسیسنگ بشمول:

بیس مادی تیاری (سی سی ایل کی صفائی) → فوٹوورسٹ کوٹنگ → نمائش امیجنگ (فلم/ایل ڈی آئی) → ترقی (تانبے کو بے نقاب کرنا) → اینچنگ (اضافی تانبے کو ہٹانا) → سٹرپنگ (تانبے کے نشانات کو ظاہر کرنا) → صفائی ستھرائی اور AOI معائنہ in inner core پرت کی تکمیل resuring مکمل۔

ٹکڑے ٹکڑے:پی سی بی لیمینیشن اعلی درجہ حرارت اور دباؤ کے تحت تانبے سے پوش کور اور پریپریگ (پی پی) کی متعدد پرتوں کا پابند ہے اور ٹھوس ملٹی پرت بورڈ تشکیل دینے کے لئے دباؤ ڈال رہا ہے۔ لامینیشن تہوں اور ساختی سالمیت کے مابین بجلی سے رابطے کو یقینی بناتا ہے۔

سوراخ کرنے والی:پی سی بی ڈرلنگ برقی باہمی رابطوں (VIAS) اور مکینیکل بڑھتے ہوئے لیمینیٹڈ پی سی بی میں سوراخ پیدا کررہی ہے۔ اس کے لئے مائکرون سطح کی درستگی کی ضرورت ہے اور سگنل کی سالمیت ، وشوسنییتا ، اور مینوفیکچریبلٹی پر براہ راست اثر پڑتا ہے۔

بیرونی پرت پروسیسنگ:یہ سرکٹ بورڈ پر مرئی کوندکٹو پیٹرن (تاروں ، پیڈ وغیرہ) کا تعین کرتا ہے۔ عام طور پر ، گرافک الیکٹروپلاٹنگ اور اینچنگ کا طریقہ تانبے کے پوش بورڈ پر مطلوبہ تانبے کے نمونوں کو عین مطابق برقرار رکھنے کے لئے استعمال کیا جاتا ہے جبکہ تانبے کے اضافی ورق کو دور کرتے ہیں۔

سولڈر ماسک اور سطح ختم:سولڈر ماسک اور سطح کی تکمیل طباعت شدہ سرکٹ بورڈ (پی سی بی) مینوفیکچرنگ میں قریب سے باہم وابستہ اور تنقیدی اہم ہیں۔ وہ براہ راست پی سی بی کی وشوسنییتا ، سولڈر اہلیت ، ظاہری شکل اور طویل مدتی کارکردگی پر اثر انداز ہوتے ہیں۔ سولڈر ماسک تانبے کے نشانات کا احاطہ کرتا ہے ، مختصر سرکٹس کو روکتا ہے اور موصلیت سے تحفظ فراہم کرتا ہے۔ سولڈرنگ کے دوران ، یہ سولڈر کو پیڈوں تک محدود کرتا ہے ، ملحقہ نشانات کے مابین پل کو روکتا ہے۔ یہ خروںچ ، کیمیائی مادوں اور مرطوب ماحول کے خلاف بھی مزاحمت کرتا ہے ، اور لیجنڈ پرنٹنگ (سفید سیاہی) کے ساتھ ساتھ سبز ، سیاہ یا نیلے رنگ جیسے رنگ مہیا کرتا ہے۔ سطح ختم تانبے کی پرت کی حفاظت کرتی ہے ، پیڈ آکسیکرن کو روکتی ہے اور سولڈر کی اہلیت کو برقرار رکھتی ہے۔ یہ پی سی بی کے اجزاء کی قابل اعتماد سولڈرنگ کو یقینی بناتا ہے اور مختلف اسمبلی کے عمل کے مطابق ڈھالتا ہے۔

روٹنگ یا پروفائلنگ:یہ بڑے پروڈکشن پینل سے طباعت شدہ سرکٹ بورڈ کے خاکہ کو کاٹنے کا آخری مکینیکل عمل ہے۔

معائنہ:اس میں فلائنگ پروب ٹیسٹنگ ، آئی سی ٹی ٹیسٹنگ ، سائز کی جانچ پڑتال کے لئے حتمی ایف کیو سی ، سوراخوں کا قطر ، سولڈر ماسک کی سالمیت ، مارکنگ وضاحت وغیرہ شامل ہیں۔

پی سی بی ڈیزائن کے عمل میں کس طرح من گھڑت فٹ بیٹھتا ہے

اگرچہ پی سی بی مینوفیکچرنگ پی سی بی ڈیزائن کے بہاؤ سے آزاد ایک علیحدہ مرحلہ ہے ، لیکن یہ سمجھنا ضروری ہے کہ یہ کیسے کام کرتا ہے۔ پی سی بی مینوفیکچررز کو معلوم نہیں ہوسکتا ہے کہ آپ نے بورڈ یا اس کا مطلوبہ مقصد کیوں ڈیزائن کیا ہے۔ تاہم ، جب آپ یہ سمجھتے ہیں کہ یہ بورڈ کس طرح تیار کیے جاتے ہیں تو ، آپ اس سے متعلق ڈیزائن کی وضاحتیں قائم کرسکتے ہیں تاکہ یہ یقینی بنایا جاسکے کہ حتمی مصنوع اعلی ترین معیار کی سطح کو حاصل کرے۔

پیداوار کی شرح: اگر ڈیزائن پیرامیٹرز مینوفیکچرنگ کے سامان کی صلاحیتوں سے تجاوز کرتے ہیں تو ، نتیجے میں بورڈ صحیح طریقے سے کام کرنے میں ناکام ہوسکتے ہیں۔ لہذا ڈیزائنرز اور مینوفیکچررز کو مطلوبہ درخواست کے بارے میں مشترکہ تفہیم کی ضرورت ہے۔

مینوفیکچریبلٹی: آپ کے ڈیزائن پر اثر پڑتا ہے کہ آیا بورڈ کو اصل میں تیار کیا جاسکتا ہے۔ اگر بورڈ کے کنارے اور سطح کے اجزاء کے مابین کافی کلیئرنس نہیں ہے ، یا اگر آپ منتخب کرتے ہیں تو تھرمل توسیع (سی ٹی ای) کے مناسب قابلیت کی کمی ہے ، تو شاید بورڈ تیار نہیں کیا جاسکتا ہے۔

درجہ بندی: اختتامی استعمال کے مطابق ، پی سی بی کلاسز C/M کی سطح (اعلی صحت سے متعلق) ، B/L گریڈ (میڈیم صحت سے متعلق) ، A/K گریڈ (معیاری درستگی)۔
