پی سی بی ڈیزائن سے لے کر بڑے پیمانے پر پیداوار تک ، فین وے آپ کے متنوع منصوبے کی ضروریات کو حل کرنے اور اپنے وقت سے مارکیٹ میں تیزی لانے کے لئے ایک اسٹاپ حل کے طور پر فوری ٹرن پی سی بی مینوفیکچرنگ خدمات فراہم کرتا ہے۔

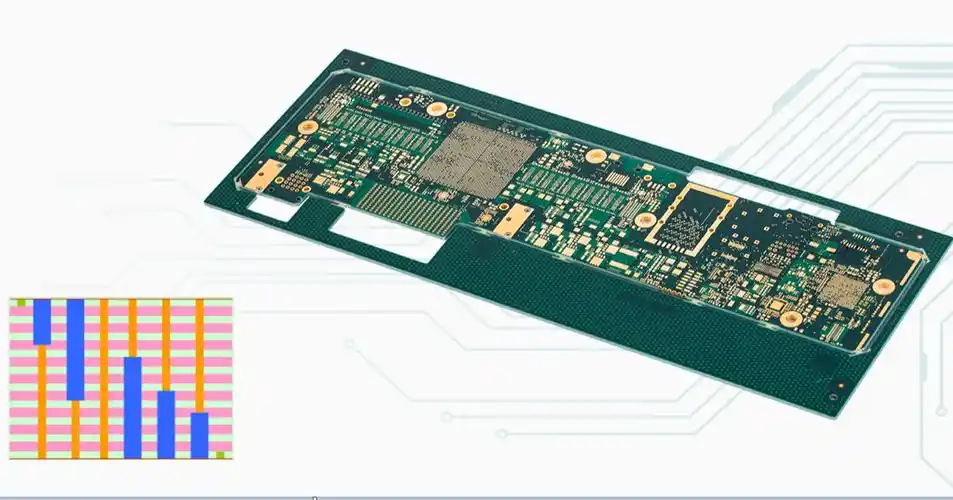

ایچ ڈی آئی پی سی بی (اعلی کثافت کا انٹرکنیکٹ پی سی بی) ایک قسم کا طباعت شدہ سرکٹ بورڈ ہے جو روایتی پی سی بی کے مقابلے میں فی یونٹ ایریا میں نمایاں طور پر زیادہ وائرنگ کثافت کی پیش کش کرتا ہے۔ ایچ ڈی آئی پی سی بی من گھڑت چھوٹے ، زیادہ کمپیکٹ ، اور پائیدار الیکٹرانک آلات کو ڈیزائن کرنے کے لئے تیزی سے حتمی حل بن گیا ہے۔ کلیدی خصوصیات میں شامل ہیں:
پتلی ٹریس کی چوڑائی/خالی جگہیں(نیچے 3/3 مل) مجبوری علاقوں میں ڈینسر رابطوں کو چالو کرنا۔
مائکروویس(عام طور پر <150μm قطر میں) تہوں کے مابین اعلی کثافت کے باہمی رابطوں کی سہولت فراہم کرنا۔
بلائنڈ/دفن ویاسبیرونی سطحوں میں داخل ہونے کے بغیر اندرونی تہوں کو جوڑنا ، بورڈ کے سائز کو 60 ٪ تک کم کرنا جبکہ سگنل کی سالمیت کو بڑھانا۔
اعلی پرت گنتی ہے(20+ پرتوں تک) پیچیدہ ملٹی لیئر فن تعمیر کی حمایت کرنا۔
ایچ ڈی آئی پی سی بی کے ماہر کی حیثیت سے ، فین وے ٹکنالوجی جدید ترین ایچ ڈی آئی مینوفیکچرنگ میں 12+ سال کے تجربے کا فائدہ اٹھاتی ہے تاکہ صنعتوں کے لئے موزوں حل فراہم کی جاسکے جس میں صحت سے متعلق اور وشوسنییتا کی ضرورت ہوتی ہے:
میڈیکل:قابل عمل آلات ، تشخیصی سامان۔
آٹوموٹو:اڈاس ، ای وی بیٹری مینجمنٹ سسٹم۔
5 جی مواصلات:تیز رفتار سرور بورڈ ، ایم ایم ویو ماڈیولز۔
صارف الیکٹرانکس:فولڈ ایبل اسمارٹ فونز ، منیٹورائزڈ آئی او ٹی سینسر۔
فین وے چین میں آپ کے قابل اعتماد ایچ ڈی آئی پی سی بی فراہم کنندہ اور سپلائر ہونے کے لئے پرعزم ہے ، آئی ایس او 9001 سے تصدیق شدہ عمل کو آئی پی سی -6012 کلاس 3 کے معیارات کے ساتھ جوڑ کر مشن-اہم کارکردگی کو یقینی بنانے کے لئے۔
ہمارے پاس مینوفیکچرنگ میں سخت کوالٹی کنٹرول سسٹم ہے ، ہمارے پاس اس طرح کے AOI ، ایکس رے ، بجلی کی جانچ اور اسی طرح اعلی معیار کی مصنوعات کو یقینی بنانے والے پی سی بی اور اجزاء کا معائنہ کرنے کے لئے مختلف جانچ ہے۔
ہمارے پاس ایک مستحکم سپلائی چین ہے جو ہمیں کم قیمت پر خام مال حاصل کرنے کے قابل بناتا ہے۔ آن لائن ٹریکنگ سسٹم اور آل ان ون مینوفیکچرنگ لاگت کو کم کرنے میں ہماری مدد کرسکتا ہے۔
آن لائن ٹریکنگ سسٹم ہمیں آپ کے آرڈر کی حیثیت کو ٹریک کرنے اور پیداوار کے نظام الاوقات کو بہتر طریقے سے کنٹرول کرنے اور وقت کے ساتھ HDI پی سی بی کی فراہمی کی اجازت دیتا ہے۔
ہماری سرشار ٹیم تصور سے لے کر پروڈکشن تک آپ کی مدد کرتی ہے۔
| تکنیکی کلاس | ساخت | پیچیدگی | درخواستیں |
| ایچ ڈی آئی کلاس 1 | 1+n+1 | کم | بنیادی صارف الیکٹرانکس ، آسان آلات |
| ایچ ڈی آئی کلاس 2 | 2+n+2 | میڈیم | جدید صارف الیکٹرانکس ، آٹوموٹو |
| ایچ ڈی آئی کلاس 3 | 3+n+3 | اعلی | اعلی کارکردگی والے آلات ، 5 جی ، اے آئی سسٹم |
| ایچ ڈی آئی کلاس 4 | 4+n+4 | انتہائی اونچا | جدید ایپلی کیشنز ، سیمیکمڈکٹر |
| پرت کی گنتی | 1-108L |
| بورڈ کی موٹائی ختم | 0.2 ملی میٹر -10.0 ملی میٹر |
| زیادہ سے زیادہ پینل کا سائز | 610 ملی میٹر *1200 ملی میٹر |
| تانبے کی موٹائی ختم کریں | 0.5oz-12oz |
| منٹ لائن کی چوڑائی | 2.5mil/2.5mil |
| کم سے کم سوراخ کا سائز | 0.1 ملی میٹر |
| زیادہ سے زیادہ پہلو تناسب | 25: 1 |
| مائبادا کنٹرول رواداری | +/- 10 ٪ |
| سطح ختم | ہاسل (ایل ایف) ، اینگ ، ایل ایم ایمریشن ٹن ، لیمرژن سلور ، گولڈن فنگر ، سخت سونے کی چڑھانا کے ساتھ مکمل بورڈ ، او ایس پی ، اینپلگ |
| مواد: | FR-4 TG150/TG170 ، راجرز ، آرلون ، ٹیکونک ، TUC TU-872 SLK ، TU-883 ، Panasonic M6/M7 ، برگ گیسٹ وغیرہ۔ |

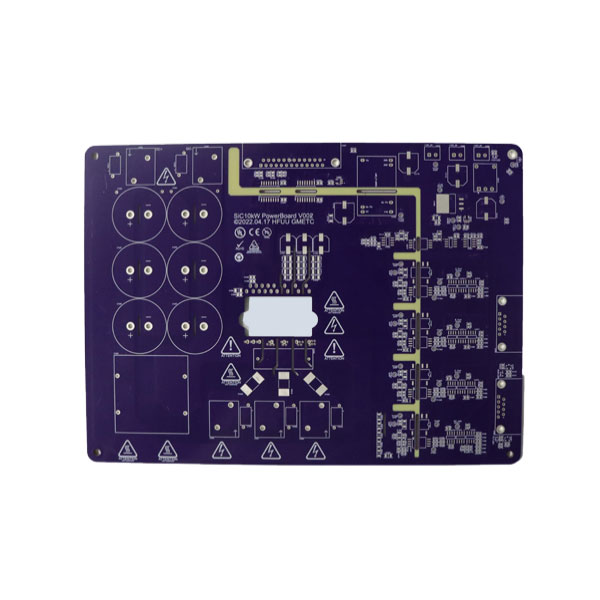

6L کی قیادت میں 1 مرحلہ HDI کے ساتھ فوٹو الیکٹرک پی سی بی

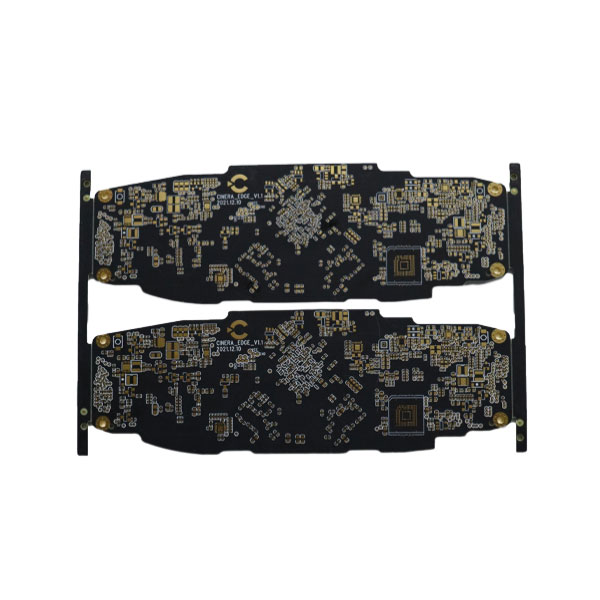

2 مرحلہ HDI کے ساتھ 8L لیپ ٹاپ مدر بورڈ

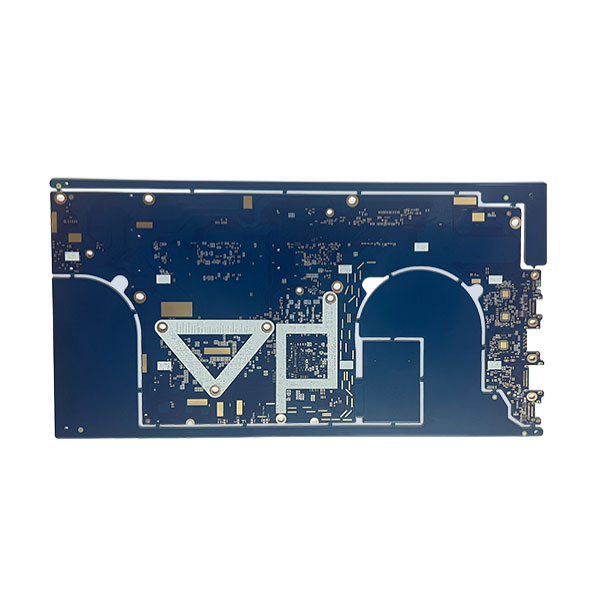

14 ایل راجرز ہائبرڈ پی سی بی کے ساتھ 1 قدمی ایچ ڈی آئی
پی سی بی کے ذریعے ملٹی لیئر ایچ ڈی آئی بلائنڈ
