لچکدار طباعت شدہ سرکٹ بورڈ (ایف پی سی پی سی بی) آج کی تیزی سے تیار ہونے والی الیکٹرانکس انڈسٹری کے مرکز میں ہیں۔ جیسے جیسے آلات چھوٹے ، ہلکا اور زیادہ طاقتور ہوتے جاتے ہیں ،ایف پی سی پی سی بیکارکردگی سمجھوتہ کیے بغیر کمپیکٹ ڈیزائنوں کے حصول کے لئے ایک اہم حل کے طور پر ٹیکنالوجی ابھری ہے۔ مادی وضاحتوں ، کارکردگی کے پیرامیٹرز ، اور مینوفیکچرنگ کی جدید تکنیکوں میں گہری غوطہ لگانے سے ، ہم آپ کو ان کے فوائد کی واضح تفہیم فراہم کریں گے اور آپ کو اپنے اگلے پروجیکٹ کے لئے باخبر فیصلے کرنے میں مدد کریں گے۔

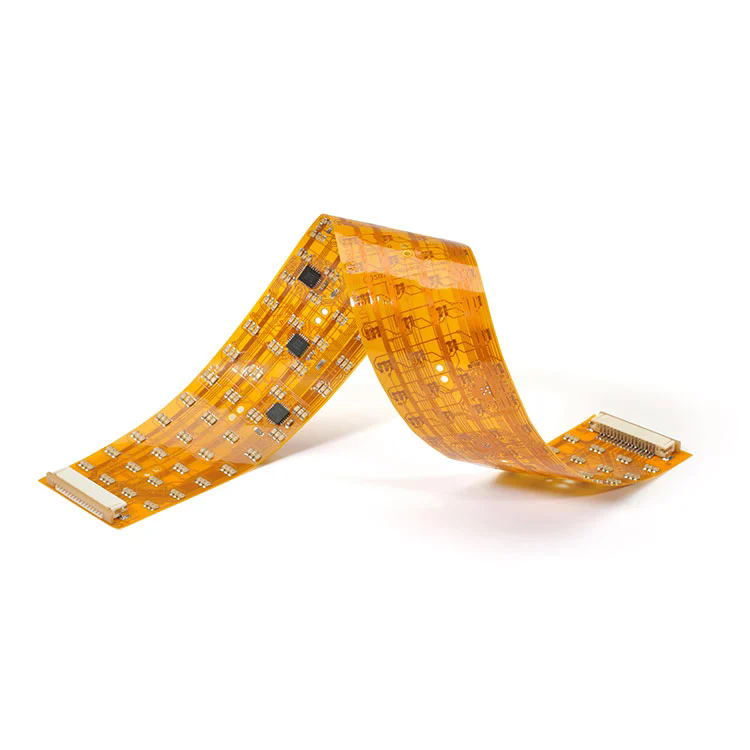

ایک ایف پی سی پی سی بی (لچکدار طباعت شدہ سرکٹ بورڈ) ایک انتہائی موافقت پذیر الیکٹرانک انٹرکنیکٹ ہے جو پتلی ، لچکدار مواد سے بنا ہے۔ روایتی سخت پی سی بی کے برعکس ، ایف پی سی موڑ ، جوڑ اور موڑ سکتے ہیں ، جس سے مینوفیکچروں کو بجلی کی کارکردگی پر سمجھوتہ کیے بغیر چھوٹے اور زیادہ ہلکے وزن والے آلات ڈیزائن کرنے کی اجازت مل سکتی ہے۔
ڈھانچے میں عام طور پر شامل ہیں:
بیس میٹریل: لچکدار کے لئے پولیمائڈ (PI) یا پالئیےسٹر (پی ای ٹی) فلم۔
کنڈکٹو پرت: موثر موجودہ ٹرانسمیشن کے لئے تانبے کا ورق۔
چپکنے والی پرت: تانبے اور سبسٹریٹ کے مابین مضبوط تعلقات کو یقینی بناتا ہے۔
حفاظتی اوورلے: موصلیت اور مکینیکل تحفظ فراہم کرتا ہے۔
ایک ایف پی سی پی سی بی روایتی پی سی بی کی طرح کام کرتا ہے لیکن مکینیکل لچک پیش کرتا ہے۔ جب کسی آلے میں ضم ہوجاتا ہے تو ، یہ مختلف الیکٹرانک اجزاء کو متحرک یا محدود جگہوں پر جوڑ سکتا ہے۔ مثال کے طور پر ، اسمارٹ فونز میں ، ایف پی سی پی سی بی اسٹیبل سگنل ٹرانسمیشن کو برقرار رکھتے ہوئے قبضہ کے طریقہ کار کے ذریعہ مین بورڈ کو ڈسپلے سے مربوط کرتے ہیں۔
فین وے کے ایف پی سی پی سی بی کو صحت سے متعلق اور وشوسنییتا کو ذہن میں رکھتے ہوئے انجنیئر ہیں۔ ذیل میں بنیادی وضاحتوں کا ایک جائزہ ہے:
| پیرامیٹر | تفصیلات | تفصیل |
|---|---|---|
| بیس مواد | پولیمائڈ / پالتو جانور | استحکام اور اعلی لچک کو یقینی بناتا ہے |
| تانبے کی موٹائی | 1oz / 2oz | مختلف موجودہ صلاحیتوں کو سنبھالتا ہے |
| پرت کی گنتی | 1–6 پرتیں | آسان سے پیچیدہ سرکٹ ڈیزائنوں کی حمایت کرتا ہے |
| سطح ختم | اینگ / او ایس پی / ہاسل | تانبے کی حفاظت کرتا ہے اور سولڈریبلٹی کو بہتر بناتا ہے |
| منٹ چوڑائی کا سراغ لگائیں | 0.05 ملی میٹر | اعلی کثافت سرکٹ روٹنگ کو قابل بناتا ہے |
| منٹ سوراخ کا سائز | 0.1 ملی میٹر | مائیکرو VIA ایپلی کیشنز کے لئے موزوں ہے |
| آپریٹنگ ٹیمپ۔ | -40 ° C سے +150 ° C | انتہائی ماحول میں قابل اعتماد طریقے سے کارکردگی کا مظاہرہ کرتا ہے |
| موڑ رداس | کم سے کم 1 ملی میٹر | متحرک موڑنے والے منظرناموں کے لئے بہترین ہے |
| مائبادا کنٹرول | ± 10 ٪ رواداری | مستحکم سگنل کی سالمیت کو یقینی بناتا ہے |
یہ پیرامیٹرز ایف پی سی پی سی بی کو صنعتوں کے لئے مثالی بناتے ہیں جو منیٹورائزیشن ، لچک اور استحکام کا مطالبہ کرتے ہیں۔
ایف پی سی پی سی بی کے انوکھے فوائد کے نتیجے میں متعدد شعبوں میں وسیع پیمانے پر اپنایا گیا ہے۔
اسمارٹ فونز اور گولیاں: ڈسپلے ، بیٹریاں اور پروسیسرز کے مابین کمپیکٹ باہمی رابطے۔
پہننے کے قابل آلات: الٹرا پتلی ایف پی سی گھڑیاں ، فٹنس ٹریکرز اور وی آر ہیڈسیٹ کے لئے بغیر کسی رکاوٹ کا انضمام فراہم کرتے ہیں۔
لیپ ٹاپ اور گیمنگ کنسولز: اعلی کثافت لچکدار سرکٹس سخت دیواروں میں سگنل کی وشوسنییتا کو بہتر بناتے ہیں۔
ADAS اور انفوٹینمنٹ: لچکدار پی سی بی محدود ڈیش بورڈ خالی جگہوں کے اندر مستحکم رابطوں کو یقینی بناتے ہیں۔
ایل ای ڈی لائٹنگ سسٹم: بہتر گرمی کے خلاف مزاحمت اعلی کارکردگی والے آٹوموٹو لائٹنگ کی حمایت کرتی ہے۔
بیٹری مینجمنٹ: ایف پی سی پی سی بی ای ایس میں کمپن اور درجہ حرارت کے اتار چڑھاو کا مقابلہ کرتی ہے۔
تشخیصی امیجنگ ڈیوائسز: لچکدار ڈیزائن کمپیکٹ میڈیکل اسکینرز کی حمایت کرتے ہیں۔
پہننے کے قابل صحت مانیٹر: ہلکا پھلکا اور بائیو کمپیبلیبل سرکٹس مریض دوست ڈیزائن کو قابل بناتے ہیں۔
سرجیکل ٹولز: کم سے کم ناگوار سرجریوں میں اعلی- اعتماد FPCS بجلی کے صحت سے متعلق آلات۔
روبوٹکس اینڈ آٹومیشن: متحرک موڑنے کی صلاحیت روبوٹک ہتھیاروں میں انضمام کی اجازت دیتی ہے۔
ایرو اسپیس آلات: انتہائی درجہ حرارت کی مزاحمت طویل مدتی وشوسنییتا کو یقینی بناتی ہے۔
5G اور IOT حل: تیز رفتار سگنل ٹرانسمیشن اگلی نسل کے نیٹ ورکس کی حمایت کرتا ہے۔
ایف پی سی پی سی بی کئی فوائد فراہم کرتے ہیں جو انہیں جدید الیکٹرانکس میں ناگزیر بناتے ہیں۔
بہت زیادہ وائرنگ ہارنس کی جگہ لے کر ، ایف پی سی آلہ کے مجموعی سائز اور وزن کو نمایاں طور پر کم کرتے ہیں۔
وہ کارکردگی کو کھونے کے بغیر موڑ ، جوڑ اور مڑتے ہیں ، پیچیدہ اسمبلیوں میں کمپیکٹ لے آؤٹ کو قابل بناتے ہیں۔
کم باہمی رابطے والے پوائنٹس اور سولڈر جوڑ کے ساتھ ، ایف پی سی ناکامی کے خطرات کو کم سے کم کرتے ہیں اور لمبی عمر کو بہتر بناتے ہیں۔
انتہائی ماحولیاتی حالات کو برداشت کرنے کے لئے ڈیزائن کیا گیا ہے ، وہ آٹوموٹو ، ایرو اسپیس ، اور صنعتی ایپلی کیشنز کے لئے مثالی ہیں۔
کنٹرول شدہ رکاوٹ موثر ، مستحکم اور قابل اعتماد اعلی تعدد سگنل کی کارکردگی کو یقینی بناتی ہے۔
اعلی معیار کے ایف پی سی پی سی بی کی تیاری میں جدید ٹیکنالوجیز شامل ہیں:
لیزر ڈرلنگ: اعلی کثافت کے باہمی رابطوں کے لئے الٹرا فائن مائکرو Vias حاصل کرتا ہے۔
خودکار آپٹیکل معائنہ (AOI): عیب سے پاک پیداوار اور مستقل معیار کو یقینی بناتا ہے۔
الیکٹروپلیٹنگ کے عمل: تانبے کی آسنجن اور استحکام کو بڑھاتا ہے۔
کورلے اور اوورلے ایپلی کیشن: مکینیکل تناؤ کے خلاف اضافی تحفظ فراہم کرتا ہے۔
مائبادا کنٹرول ٹیسٹنگ: تیز رفتار سرکٹس کے لئے مستحکم سگنل کی کارکردگی کی ضمانت دیتا ہے۔
A: بنیادی فرق لچک میں ہے۔ سخت پی سی بی مستحکم اور جامد اسمبلیاں میں استعمال ہوتے ہیں ، جبکہ ایف پی سی پی سی بی بغیر کسی نقصان کے موڑ ، جوڑ اور موڑ سکتے ہیں ، جس سے وہ متحرک یا کمپیکٹ ماحول جیسے اسمارٹ فونز ، پہننے کے قابل اور آٹوموٹو ڈیش بورڈز کے ل suitable موزوں بن سکتے ہیں۔
A: اعلی معیار کے ایف پی سی پی سی بی ، جیسے فین وے کے ذریعہ تیار کردہ ، انتہائی حالات کا مقابلہ کرنے کے لئے انجنیئر ہیں۔ آپریٹنگ درجہ حرارت -40 ° C سے +150 ° C اور بہتر کمپن مزاحمت کے ساتھ ، وہ 10 سال سے زیادہ عرصے تک آٹوموٹو الیکٹرانکس اور ایرو اسپیس آلات جیسے ایپلی کیشنز کا مطالبہ کرنے میں قابل اعتماد طریقے سے کارکردگی کا مظاہرہ کرسکتے ہیں۔
لچکدار سرکٹ مینوفیکچرنگ میں کئی دہائیوں کی مہارت کے ساتھ ،فین وےاعلی صحت ، قابل اعتماد ، اور حسب ضرورت ایف پی سی پی سی بی حل فراہم کرتا ہے۔ ہماری جدید پیداوار کی سہولیات ، سخت کوالٹی کنٹرول ، اور جدید انجینئرنگ ہمیں ایسی مصنوعات کی فراہمی کی اجازت دیتی ہے جو دنیا بھر میں صنعتوں کے تیار ہوتے مطالبات کو پورا کرتی ہیں۔
چاہے آپ کو ایک ہی پرت پروٹو ٹائپ کی ضرورت ہو یا اعلی تعدد ایپلی کیشنز کے ل a کثیر پرت لچکدار حل کی ضرورت ہو ، فین وے کو یقینی بناتا ہے کہ ہر سرکٹ بورڈ کو کارکردگی ، وشوسنییتا اور لاگت کی کارکردگی کے ل optim بہتر بنایا گیا ہے۔
اگر آپ ایف پی سی پی سی بی حل کو اپنی مصنوعات میں ضم کرنا چاہتے ہیں ،ہم سے رابطہ کریںآج اپنے منصوبے کی ضروریات پر تبادلہ خیال کرنے کے لئے۔ ہماری انجینئرنگ ٹیم آپ کو جدید ٹیکنالوجی کے ساتھ اگلی نسل کے ڈیزائنوں کے حصول میں مدد کرنے کے لئے تیار ہے۔
