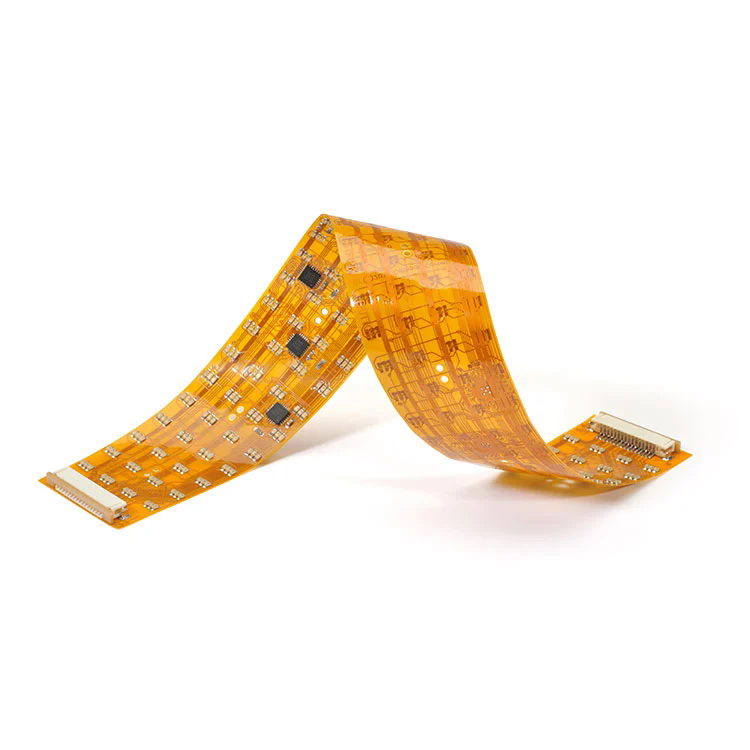

لچکدار طباعت شدہ سرکٹ بورڈ. روایتی سخت پی سی بی کے برعکس ، ایف پی سی پی سی بی لچکدار بیس مادے جیسے پولیمائڈ (پی آئی) یا پالئیےسٹر (پی ای ٹی) سے بنی ہیں ، جو سرکٹ کو توڑے بغیر موڑ ، گنا یا موڑ سکتے ہیں۔ یہ انوکھی خصوصیت ڈیزائنرز کو چھوٹے ، پتلی اور زیادہ متحرک مصنوعات کے ڈھانچے کو حاصل کرنے کی اجازت دیتی ہے۔
ایف پی سی پی سی بی بڑے پیمانے پر پہننے کے قابل آلات ، طبی آلات ، آٹوموٹو سسٹم ، اسمارٹ فونز اور صنعتی کنٹرول سسٹم میں استعمال ہوتے ہیں۔ ان کی لچک اور اعلی کارکردگی انہیں کمپیکٹ اور ملٹی فنکشنل الیکٹرانکس کے ارتقاء کے لئے ایک اہم بنیاد بناتی ہے۔
ایف پی سی پی سی بی کی کلیدی خصوصیات میں شامل ہیں:
ہلکا پھلکا اور پتلا: موٹائی 0.1 ملی میٹر تک کم ہوسکتی ہے ، جس سے یہ منیٹورائزڈ الیکٹرانک آلات کے ل suitable موزوں ہے۔
اعلی وشوسنییتا: لچکدار تانبے کے سرکٹس وائرنگ کی غلطیوں کو کم کرتے ہیں اور سگنل کی مجموعی سالمیت کو بہتر بناتے ہیں۔
حرارت اور کیمیائی مزاحمت: پولیمائڈ سبسٹریٹ سخت ماحول میں مستحکم کارکردگی کو یقینی بناتا ہے۔
بہترین متحرک موڑنے کی صلاحیت: متحرک یا فولڈ ایبل حصوں والے آلات کے لئے موزوں۔
مختصرا. ، ایف پی سی پی سی بی فعالیت ، استحکام اور لچک کا ایک کامل امتزاج کو قابل بناتا ہے ، جو الیکٹرانک جدت کی اگلی نسل کے ذریعہ مطالبہ کردہ ڈیزائن کی آزادی کی حمایت کرتا ہے۔
ایف پی سی پی سی بی کا کام کرنے والا اصول اس کے پرتوں والے ڈھانچے میں ہے ، جو لچکدار موصلیت والی فلم میں کنڈکٹو تانبے کے نشانات کو پرنٹ کرنے کی اجازت دیتا ہے۔ ڈھانچہ عام طور پر پر مشتمل ہوتا ہے:
بیس میٹریل (سبسٹریٹ): پولیمائڈ (PI) یا پالتو جانوروں کی فلم جو مکینیکل لچک اور موصلیت فراہم کرتی ہے۔
چپکنے والی پرت: تانبے کے ورق کو سبسٹریٹ کے ساتھ بانڈ کرتا ہے (چپکنے والی یا چپکنے والی کم قسم ہوسکتی ہے)۔
تانبے کی ورق: موجودہ ٹرانسمیشن کے لئے کنڈکٹو پرت۔
کورلے فلم: سرکٹ کو ماحولیاتی نقصان سے بچاتا ہے اور موصلیت فراہم کرتا ہے۔
کمک پرت (اختیاری): کنیکٹر کے علاقوں یا بڑھتے ہوئے پوائنٹس کو مضبوط کرتا ہے۔
ذیل میں ایک تفصیلی جدول ہے جس کا خلاصہ کلیدی تکنیکی وضاحتوں کا خلاصہ کیا گیا ہے جو عام طور پر پیشہ ورانہ ایف پی سی پی سی بی مینوفیکچرنگ میں استعمال ہوتا ہے:
| پیرامیٹر | تفصیلات | تفصیل |
|---|---|---|
| بیس مواد | پولیمائڈ (PI) / پالتو جانور | لچکدار اور حرارت سے بچنے والا سبسٹریٹ مواد |
| تانبے کی موٹائی | 1/3 آانس - 3 اوز | موجودہ لے جانے کی صلاحیت کا تعین کرتا ہے |
| پرت کی گنتی | 1 - 6 پرتیں | سرکٹ کی پیچیدگی پر منحصر ہے |
| کم سے کم لائن کی چوڑائی / وقفہ کاری | 0.05 ملی میٹر / 0.05 ملی میٹر | سرکٹ کثافت کی صحت سے متعلق وضاحت کرتا ہے |
| سطح ختم | اینگ ، او ایس پی ، ہاسل ، وسرجن سلور | سولڈریبلٹی اور سنکنرن کے تحفظ کو یقینی بناتا ہے |
| موڑنے والا رداس | .50.5 ملی میٹر | موڑنے کے دوران لچک اور استحکام کی نشاندہی کرتا ہے |
| آپریٹنگ درجہ حرارت | -40 ° C سے +150 ° C | اعلی درجہ حرارت والے ماحول کے لئے موزوں ہے |
| سولڈر ماسک | پیلا ، سیاہ ، سبز ، شفاف | جمالیاتی اور حفاظتی کوٹنگ فراہم کرتا ہے |
| مائبادا کنٹرول | ± 10 ٪ | سگنل ٹرانسمیشن استحکام کو برقرار رکھتا ہے |
یہ تکنیکی پیرامیٹرز براہ راست بجلی کی کارکردگی ، مکینیکل استحکام ، اور ایف پی سی پی سی بی کی مصنوعات کے انضمام کی کارکردگی کو متاثر کرتے ہیں۔ انتہائی میکانکی حالات میں بھی مواد اور ڈیزائن کا صحیح امتزاج مستحکم سگنل ٹرانسمیشن کو یقینی بناتا ہے۔
جدید الیکٹرانک آلات کے لئے پی سی بی ڈیزائن پر غور کرتے وقت ، ایف پی سی پی سی بی سخت بورڈ کے مقابلے میں بے مثال استعداد اور وشوسنییتا پیش کرتا ہے۔ اس کی بڑھتی ہوئی مقبولیت کے پیچھے وجوہات انجینئرنگ کے تین بڑے فوائد پر مبنی ہیں:
ایف پی سی پی سی بی انجینئروں کو پیچیدہ ڈیوائس جیومیٹریوں کو فٹ کرنے کے لئے بورڈ کو موڑنے اور فولڈ کرکے سہ جہتی باہمی ربط پیدا کرنے کے قابل بناتے ہیں۔ یہ خصوصیت جگہ کی ضروریات کو نمایاں طور پر کم کرتی ہے اور پتلی ، ہلکا اور زیادہ ایرگونومک آلات کے ڈیزائن کی اجازت دیتی ہے - اسمارٹ فونز ، کیمرے اور طبی لباس پہننے کے قابل۔
کم سولڈر جوڑ اور کنیکٹر کے ساتھ ، ایف پی سی پی سی بی ڈھیلے رابطوں اور سگنل مداخلت کے خطرے کو کم کرتے ہیں۔ وہ کمپن کے خلاف انتہائی مزاحم ہیں ، جو انہیں آٹوموٹو اور ایرو اسپیس ایپلی کیشنز کے لئے مثالی بناتے ہیں جہاں مستقل کارکردگی انتہائی ضروری ہے۔
تانبے کے نشانات اور کنٹرول شدہ مائبادا ڈیزائن کی یکسانیت اعلی تعدد پر سگنل کی سالمیت کو برقرار رکھنے میں مدد کرتی ہے۔ یہ خاص طور پر تیز رفتار مواصلات کے نظام ، IOT ماڈیولز ، اور جدید سینسر میں اہم ہے۔
اسمبلی کو آسان بناتا ہے اور وائرنگ کی غلطیوں کو کم کرتا ہے۔
گرمی کی کھپت کی عمدہ کارکردگی پیش کرتا ہے۔
ہلکا پھلکا اور منیٹورائزڈ الیکٹرانک اسمبلیوں کو قابل بناتا ہے۔
اعلی پیداوار کی شرح کے ساتھ خودکار پیداوار کی حمایت کرتا ہے۔
صارف الیکٹرانکس: اسمارٹ فونز ، گولیاں ، فولڈ ایبل ڈسپلے ، کیمرے۔
طبی سامان: پیس میکرز ، تشخیصی امیجنگ سسٹم ، بائیوسینسرز۔
آٹوموٹو الیکٹرانکس: آلے کے پینل ، ایل ای ڈی لائٹنگ ، ایئر بیگ سسٹم۔
صنعتی آٹومیشن: کنٹرول پینل ، روبوٹک اسلحہ ، اور سمارٹ سینسر۔
ان صلاحیتوں کو مربوط کرکے ، ایف پی سی پی سی بی صرف ایک تکنیکی جزو نہیں ہیں بلکہ ایک اسٹریٹجک ڈیزائن فائدہ ہے جو آج کے الیکٹرانکس مینوفیکچرنگ میں مصنوعات کی جدت اور مسابقت کی وضاحت کرتا ہے۔
مستحکم مصنوعات کی کارکردگی اور طویل مدتی وشوسنییتا کے حصول کے لئے صحیح ایف پی سی پی سی بی سپلائر کا انتخاب ضروری ہے۔ جب کسی کارخانہ دار کا جائزہ لیتے ہو تو ، مندرجہ ذیل پہلوؤں پر غور کریں:
اس بات کو یقینی بنائیں کہ کارخانہ دار جہتی درستگی اور مستقل مزاجی کو برقرار رکھنے کے لئے جدید لیزر ڈرلنگ مشینیں ، صحت سے متعلق اینچنگ سسٹم ، اور خودکار آپٹیکل معائنہ (AOI) سے لیس ہے۔
اعلی معیار کے ایف پی سی پی سی بی کا انحصار مصدقہ مواد پر ہے جیسے ڈوپونٹ ™ یا پیناسونک ™ پولیمائڈ فلموں ، جس میں اعلی طہارت تانبے کے ورقوں کے ساتھ مل کر ہے۔ سخت کوالٹی کنٹرول کے عمل جیسے آئی پی سی کلاس 3 کی تعمیل اور آئی ایس او 9001 سرٹیفیکیشن مینوفیکچرنگ کی وشوسنییتا کے اشارے ہیں۔
ایک پیشہ ور سپلائر کو مکمل تکنیکی مدد کی پیش کش کرنی چاہئے-ابتدائی مرحلے کے سرکٹ لے آؤٹ ڈیزائن سے لے کر مائبادا تخروپن ، پروٹو ٹائپنگ ، اور بڑے پیمانے پر پیداوار تک-حتمی مصنوع کو یقینی بنانا کارکردگی اور لاگت دونوں کی ضروریات کو پورا کرتا ہے۔
قابل اعتماد ایف پی سی پی سی بی ٹیسٹنگ کے متعدد عمل سے گزرتے ہیں ، بشمول:
کھلی/مختصر پتہ لگانے کے لئے بجلی کی جانچ (ای ٹیسٹ)۔
میکانکی برداشت کی تصدیق کے لئے موڑنے اور لچکدار ٹیسٹ۔
ماحولیاتی استحکام کے لئے تھرمل جھٹکا اور عمر بڑھنے کے ٹیسٹ۔
ٹریس یکسانیت اور آسنجن معیار کے لئے مائکروسکوپک معائنہ۔
ایک تجربہ کار اور مصدقہ سپلائر کا انتخاب کرکے ، آپ پیداوار کے خطرات کو نمایاں طور پر کم کرسکتے ہیں ، وشوسنییتا کو بہتر بنا سکتے ہیں ، اور وقت سے مارکیٹ کو بہتر بنا سکتے ہیں۔
Q1: ایف پی سی پی سی بی اور سخت پی سی بی میں کیا فرق ہے؟
A1: بنیادی فرق لچک اور ساخت میں ہے۔ ایف پی سی پی سی بی لچکدار مواد کا استعمال کرتے ہیں جیسے پولیمائڈ جو موڑنے اور فولڈنگ کی اجازت دیتے ہیں ، جبکہ سخت پی سی بی ٹھوس ایف آر 4 4 سبسٹریٹس سے بنائے جاتے ہیں۔ ایف پی سی پی سی بی کمپیکٹ یا منتقل کرنے والے آلات کے ل ideal مثالی ہیں ، جبکہ سخت پی سی بی جامد اور بڑے ڈھانچے کے لئے استعمال ہوتے ہیں۔
Q2: کیا ایف پی سی پی سی بی اعلی موجودہ ایپلی کیشنز کو سنبھال سکتے ہیں؟
A2: ہاں ، مناسب تانبے کی موٹائی اور تھرمل مینجمنٹ کے ساتھ ، ایف پی سی پی سی بی اعلی موجودہ کو مؤثر طریقے سے سنبھال سکتے ہیں۔ تقویت یافتہ تانبے کے ساتھ ملٹی لیئر ایف پی سی آٹوموٹو ، پاور ماڈیولز اور صنعتی کنٹرول سسٹم میں بھاری بوجھ برقرار رکھ سکتی ہے۔
ایسے دور میں جہاں لچک ، وشوسنییتا ، اور صحت سے متعلق تکنیکی ترقی کی وضاحت کرتے ہیں ، ایف پی سی پی سی بی الیکٹرانک آلات کی اگلی نسل کو طاقت دینے میں ناقابل تلافی کردار ادا کرتے ہیں۔ ہلکے وزن کے ڈھانچے ، تیز رفتار کارکردگی ، اور ڈیزائن موافقت کو یکجا کرنے کی ان کی قابلیت انہیں متنوع صنعتوں میں جدت طرازی کا سنگ بنیاد بناتا ہے-صارفین کے الیکٹرانکس سے لے کر میڈیکل ٹکنالوجی اور اس سے آگے تک۔
