ایکSMT اسٹینسلجدید الیکٹرانکس مینوفیکچرنگ میں سب سے زیادہ اہم لیکن اکثر کم سمجھے جانے والے اجزاء میں سے ایک ہے۔ یہ براہ راست سولڈر پیسٹ جمع کرنے کی درستگی ، اجزاء کی سیدھ ، اور پی سی بی اسمبلی کی مجموعی پیداوار کا براہ راست تعین کرتا ہے۔ یہ جامع گائیڈ اس بات کی کھوج کرتا ہے کہ ایس ایم ٹی اسٹینسل کیا ہے ، یہ کیسے کام کرتا ہے ، مختلف اقسام اور مواد دستیاب ہے ، اور یہ اعلی اعتبار سے سطح کے ماؤنٹ ٹکنالوجی (ایس ایم ٹی) کی تیاری کے حصول میں فیصلہ کن کردار کیوں ادا کرتا ہے۔

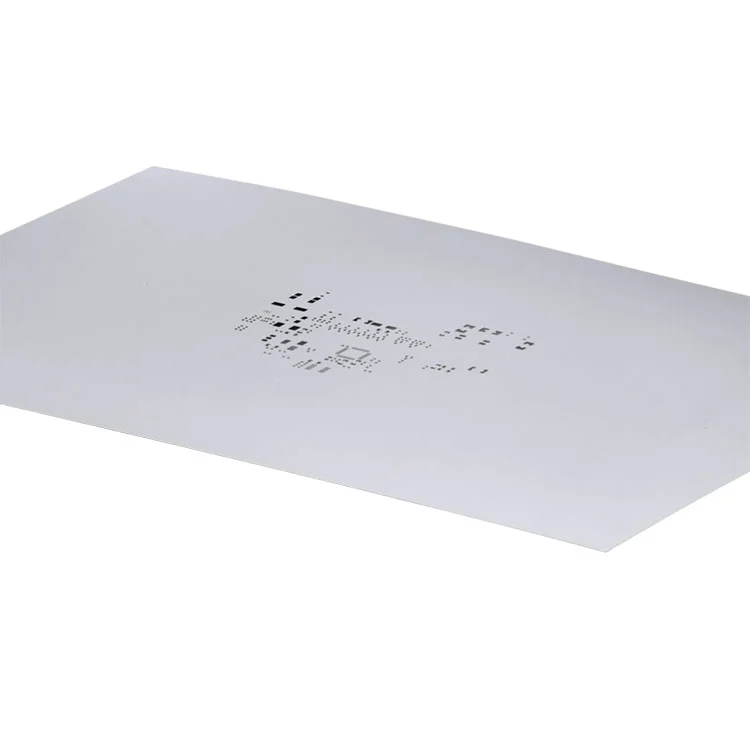

ایک ایس ایم ٹی اسٹینسل ایک صحت سے متعلق منجمد دھات کی چادر ہے جو سولڈر پیسٹ پرنٹنگ مرحلے میں سطح ماؤنٹ ٹکنالوجی اسمبلی کے مرحلے میں استعمال ہوتی ہے۔ اس میں لیزر کٹ یپرچرز شامل ہیں جو ایک طباعت شدہ سرکٹ بورڈ (پی سی بی) پر سولڈر پیڈ کے عین مطابق ہیں۔ پیداوار کے دوران ، سولڈر پیسٹ اسٹینسل کی سطح پر لگایا جاتا ہے ، جس سے پیسٹ کی کنٹرول والی مقدار ہر یپرچر سے گزرتی ہے اور پی سی بی پیڈ پر جمع ہوتی ہے۔
اس عمل کی درستگی سولڈر مشترکہ سالمیت ، اجزاء کی تقرری کی درستگی ، اور طویل مدتی مصنوعات کی وشوسنییتا کو براہ راست متاثر کرتی ہے۔ مینوفیکچررز کے لئے جیسےشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈ، ایس ایم ٹی اسٹینسلز قابل استعمال نہیں ہیں بلکہ صحت سے متعلق ٹولز ہیں جو عمل کے استحکام کی وضاحت کرتے ہیں۔
جب مناسب طریقے سے کنٹرول نہیں کیا جاتا ہے تو سولڈر پیسٹ پرنٹنگ کا عمل 60 فیصد سے زیادہ ایس ایم ٹی نقائص کے لئے ذمہ دار ہے۔ ایک بہتر ایس ایم ٹی اسٹینسل یقینی بناتا ہے:
اچھی طرح سے ڈیزائن کردہ ایس ایم ٹی اسٹینسل کے بغیر ، یہاں تک کہ انتہائی جدید ترین چن اور جگہ والی مشینیں بھی غلطیوں کی پرنٹنگ کی تلافی نہیں کرسکتی ہیں۔
ایس ایم ٹی اسٹینسلز کو ڈھانچے ، بڑھتے ہوئے طریقہ کار اور اطلاق کے منظر نامے کی بنیاد پر درجہ بندی کیا جاتا ہے۔ سب سے عام زمرے میں شامل ہیں:
مادی انتخاب براہ راست اسٹینسل زندگی ، پرنٹنگ مستقل مزاجی ، اور صفائی ستھرائی کی کارکردگی کو متاثر کرتا ہے۔ سب سے زیادہ استعمال ہونے والا مواد اس کی استحکام اور سطح کی آسانی کی وجہ سے سٹینلیس سٹیل ہے۔
| مواد | فوائد | عام استعمال کا معاملہ |
|---|---|---|
| سٹینلیس سٹیل | اعلی استحکام ، ہموار یپرچر دیواریں | بڑے پیمانے پر پیداوار |
| نکل | عمدہ رہائی کی کارکردگی | ٹھیک پچ اجزاء |
| پیتل | کم لاگت | قلیل مدتی استعمال |
اسٹینسل ڈیزائن سولڈر حجم کنٹرول اور پیسٹ کی رہائی کی کارکردگی کے مابین ایک توازن ہے۔ کلیدی ڈیزائن عوامل میں شامل ہیں:
اعلی درجے کی مینوفیکچررز پسند کرتے ہیںشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈزیادہ سے زیادہ پیسٹ کی منتقلی کی کارکردگی اور طویل مدتی عمل کی تکرار کو یقینی بنانے کے لئے آئی پی سی کے رہنما خطوط پر عمل کریں۔
| اسٹینسل کی قسم | صحت سے متعلق | لاگت | تجویز کردہ حجم |
|---|---|---|---|
| فریم | بہت اونچا | میڈیم | اعلی حجم کی پیداوار |
| فریم لیس | اعلی | کم | درمیانی حجم کی پیداوار |
| پروٹو ٹائپ | میڈیم | بہت کم | کم حجم کی جانچ |
ایس ایم ٹی اسٹینسلز وسیع پیمانے پر صنعتوں میں استعمال ہوتے ہیں جن میں صارفین کے الیکٹرانکس ، آٹوموٹو الیکٹرانکس ، میڈیکل ڈیوائسز ، صنعتی کنٹرول سسٹم اور ٹیلی مواصلات شامل ہیں۔ کوئی بھی درخواست جس میں عین مطابق سولڈر پیسٹ جمع کی ضرورت ہوتی ہے وہ مناسب طریقے سے انجنیئر ایس ایم ٹی اسٹینسل پر انحصار کرتی ہے۔
EEAT کے نقطہ نظر سے ، SMT اسٹینسلز ظاہر کرتے ہیں:
ایک ایس ایم ٹی اسٹینسل کس کے لئے استعمال کیا جاتا ہے؟
جزو کی جگہ کا تعین کرنے سے پہلے پی سی بی پیڈوں پر سولڈر پیسٹ کو درست طریقے سے لگانے کے لئے ایک ایس ایم ٹی اسٹینسل کا استعمال کیا جاتا ہے ، جس سے قابل اعتماد سولڈر جوڑ کو یقینی بنایا جاسکے۔
ایس ایم ٹی اسٹینسل کی موٹائی سے کیوں فرق پڑتا ہے؟
اسٹینسل موٹائی سولڈر حجم کو کنٹرول کرتی ہے۔ غلط موٹائی ناکافی سولڈر یا پلوں کے نقائص کا سبب بن سکتی ہے۔
بڑے پیمانے پر پیداوار کے لئے کون سی ایس ایم ٹی اسٹینسل قسم بہترین ہے؟
فریمڈ ایس ایم ٹی اسٹینسلز ان کے استحکام اور تکرار کی وجہ سے بڑے پیمانے پر پیداوار کے ل best بہترین ہیں۔
کتنی بار ایس ایم ٹی اسٹینسل کو تبدیل کیا جانا چاہئے؟
تبدیلی کا انحصار استعمال ، صفائی کی فریکوئنسی اور مادی معیار پر ہوتا ہے ، لیکن اعلی معیار کے اسٹینسلز دسیوں ہزاروں چکروں کو برقرار رکھ سکتے ہیں۔
کون سے معیارات ایس ایم ٹی اسٹینسل ڈیزائن کی رہنمائی کرتے ہیں؟
IPC-7525 اور IPC-A-610 وسیع پیمانے پر تسلیم شدہ معیارات ہیں جو اسٹینسل ڈیزائن اور سولڈر پیسٹ ایپلی کیشن کی رہنمائی کرتے ہیں۔
