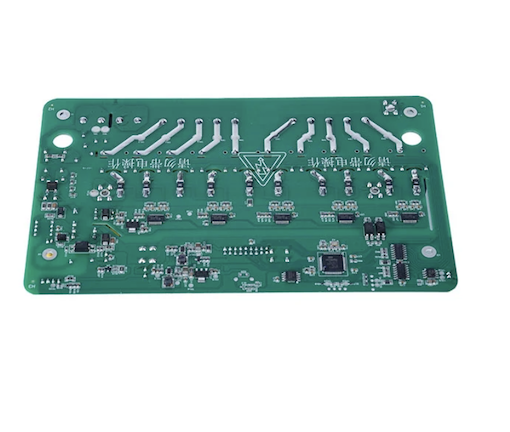

تیز رفتار پروٹو ٹائپنگ پی سی بی بورڈ کی ایس ایم ٹی اور ٹی ایچ ٹی اسمبلی

فان وے کی طرف سے فراہم کردہ ریپڈ پروٹوٹائپنگ پی سی بی بورڈ کی ایس ایم ٹی اور ٹی ایچ ٹی اسمبلی ایک DFM جائزے کے ساتھ شروع ہوتی ہے جو پہلے اجزاء کو رکھنے سے پہلے پیڈ کی جگہ، سوراخ کے سائز، اور اجزاء کی منظوری کے مسائل کو پکڑتا ہے۔ اس کے بعد ہم آپ کے بورڈ کو ایس ایم ٹی پلیسمنٹ، ہول سولڈرنگ اور مکمل جانچ کے ذریعے جمع کرتے ہیں۔ فائل کی تصدیق سے 24 گھنٹے کی ڈیلیوری کے ساتھ، آپ کو ورکنگ بورڈز اتنی تیزی سے ملتے ہیں کہ ترقی کو آگے بڑھایا جا سکے۔ آپ کے بجٹ اور ادائیگی کو مزید لچکدار بنانے کے لیے ایک ٹکڑا ہماری کم از کم ہے۔

پروٹوٹائپ پی سی بی اسمبلی کے فوائد

1. ابتدائی توثیق، خطرے میں کمی

ریپڈ پروٹوٹائپنگ پی سی بی بورڈ کی ایس ایم ٹی اور ٹی ایچ ٹی اسمبلی مہنگی پروڈکشن ٹولنگ اور بڑے اجزاء کے آرڈرز کا ارتکاب کرنے سے پہلے آپ کو جسمانی دنیا میں اپنے سرکٹ ڈیزائن کی جانچ کرنے کی اجازت دیتی ہے۔ اس مرحلے پر ڈیزائن کی خرابی کو پکڑنے میں اس کا ایک حصہ خرچ ہوتا ہے جو بڑے پیمانے پر تیار کردہ بیچ کو دوبارہ کام کرنے میں لگے گا۔ ایک پروٹوٹائپ تکرار ایک تباہ کن نقصان کو روک سکتی ہے جو بصورت دیگر ہزاروں یونٹس کی تعمیر کے بعد ہی دریافت کیا جائے گا۔

2. تیز رفتار R&D تکرار

تیز رفتار تبدیلی، عام طور پر 24 گھنٹے، کا مطلب ہے کہ آپ کی انجینئرنگ ٹیم دنوں کے اندر بورڈ کی نئی نظرثانی حاصل کر سکتی ہے اور فوری طور پر جانچ شروع کر سکتی ہے۔ مختصر تکرار سائیکل اسی پروجیکٹ کی ٹائم لائن کے اندر مزید ڈیزائن کو بہتر بنانے کی اجازت دیتے ہیں، جس سے پروڈکشن ریلیز سے پہلے مصنوعات کی پختگی کو براہ راست بہتر بنایا جاتا ہے۔

3. متوازی فرم ویئر کی ترقی

پروٹوٹائپ بورڈز سافٹ ویئر انجینئرز کو ایمبیڈڈ کوڈ لکھنے اور جانچنے کے لیے ایک حقیقی ہارڈویئر پلیٹ فارم فراہم کرتے ہیں۔ پروڈکشن بورڈز کا انتظار کرنے کے بجائے، فرم ویئر کی ترقی ہارڈ ویئر کی توثیق کے ساتھ متوازی طور پر آگے بڑھ سکتی ہے، مجموعی پراجیکٹ شیڈول کو سکیڑ کر۔ یہ متوازی ورک فلو سخت مارکیٹ کی کھڑکیوں کو پورا کرنے کے لیے ضروری ہے۔

4. کنٹرول شدہ لاگت کا ڈھانچہ

چھوٹے بیچ کی پیداوار پروٹو ٹائپ اسٹیج کے اخراجات کو مکمل پروڈکشن رن کی لاگت سے بہت نیچے رکھتی ہے۔ R&D ٹیمیں اور سٹارٹ اپس ٹیسٹنگ کے لیے درکار بورڈز کی تعداد کا آرڈر دے سکتے ہیں، اضافی انوینٹری اور غیر ضروری سرمایہ خرچ سے گریز کر سکتے ہیں۔ یہ لچک پروٹو ٹائپنگ کو محدود بجٹ والے پروجیکٹس کے لیے بھی قابل رسائی بناتی ہے۔

انجینئرز فین وے کا انتخاب کیوں کرتے ہیں۔

فین وے پروٹو ٹائپنگ مرحلے کے تقاضوں کو سمجھتا ہے: رفتار، درستگی، اور لاگت پر کنٹرول۔ یہاں وہ مخصوص فوائد ہیں جو انجینئرز کو واپس آتے رہتے ہیں۔

1. بجلی کی تیزی سے عملدرآمد:Gerber فائلوں سے 24 گھنٹوں میں بھیجے گئے بورڈز تک۔ معیاری فوری موڑ کے چکر میں 3 سے 7 دن لگتے ہیں۔ ہماری 24 گھنٹے کی ڈیلیوری انجینئرنگ ٹیموں کو اسی پروجیکٹ کی ٹائم لائن میں مزید ڈیزائن کی توثیق کے راؤنڈ مکمل کرنے کی اجازت دیتی ہے۔

2. کم از کم آرڈر کی مقدار نہیں:مؤثر طریقے سے 1 سے 50 یونٹ لاگت سے تعمیر کریں۔ R&D ٹیمیں اور سٹارٹ اپس بالکل وہی آرڈر کر سکتے ہیں جس کی انہیں جانچ کے لیے ضرورت ہے بڑی مقدار میں کیے بغیر، پروٹو ٹائپ بجٹ کو کنٹرول میں رکھتے ہوئے

3. ریئل ٹائم پروڈکشن ٹریکنگ:ہمارے آن لائن پروڈکشن پورٹل کے ذریعے، کلائنٹس کسی بھی وقت اسمبلی کی پیشرفت کی نگرانی کر سکتے ہیں۔ ہر بورڈ کی حیثیت پلیسمنٹ سے لے کر ٹیسٹنگ تک شفاف ہے، اور ہر قدم کا پتہ لگانے کے قابل ہے، اس لیے پروجیکٹ کی شیڈولنگ اب ای میلز یا فون کالز پر انحصار نہیں کرتی ہے۔

4. درست جگہ کا تعین کرنے کی صلاحیت:ASM SiPlace SX2 پلیسمنٹ سسٹم 01005 اجزاء کے لیے 0.1mm پوزیشننگ کی درستگی حاصل کرتا ہے۔ درستگی کی یہ سطح اس بات کو یقینی بناتی ہے کہ چھوٹے اجزاء کو اعلی کثافت والے بورڈز پر صحیح طریقے سے رکھا گیا ہے، جو براہ راست اس بات کا تعین کرتا ہے کہ آیا انتہائی چھوٹے پیکجوں کا استعمال کرنے والا پروٹو ٹائپ صحیح طریقے سے کام کرے گا۔

5. مخلوط ٹیکنالوجی کی حمایت:ایس ایم ٹی، ٹی ایچ ٹی، اور پریس فٹ کنیکٹرز کو ایک ہی بورڈ پر جمع کیا جا سکتا ہے۔ جب آپ کے ڈیزائن میں BGA چپس اور بڑے کنیکٹر دونوں شامل ہوں، تو آپ کو پیداوار کو متعدد دکانداروں میں تقسیم کرنے کی ضرورت نہیں ہے۔ ہم یہ سب ایک سہولت میں مکمل کرتے ہیں۔

6. BGA اور CSP ہینڈلنگ:0.3 ملی میٹر پچ BGA اور CSP اجزاء کو اکٹھا کیا جاتا ہے اور ایکس رے معائنہ کے ساتھ تصدیق کی جاتی ہے۔ یہ فائن پچ بال گرڈ سرنی آلات کی جدید ترین نسل کا استعمال کرتے ہوئے ڈیزائن کو سپورٹ کرتا ہے۔ ان اجزاء کے لیے سولڈر جوائنٹ کوالٹی کی تصدیق اکیلے آپٹیکل معائنہ سے نہیں کی جا سکتی۔ ایکس رے تصدیق کا واحد طریقہ ہے۔

7. خطرے سے پاک ترقی کی حمایت:مفت DFM چیک پروڈکشن سے پہلے ڈیزائن کی خرابیوں کو پکڑتا ہے، اور اعداد و شمار بتاتے ہیں کہ اسمبلی کے 83% مسائل ڈیزائن کے مرحلے کی تیاری کی خامیوں سے پیدا ہوتے ہیں۔ آئی پی کے تحفظ کے لیے، ہم رازداری کے معاہدوں پر دستخط کرتے ہیں اور انکرپٹڈ ڈیٹا ٹرانسفر کا استعمال کرتے ہیں تاکہ آپ کی ڈیزائن فائلیں لیک نہ ہوں یا دوسرے مقاصد کے لیے استعمال نہ ہوں۔ اجزاء کی سورسنگ کے لیے، ہمارے پاس 20 ملین سے زیادہ اسٹاک شدہ پرزوں تک رسائی ہے اور ہم نے Mouser اور DigiKey جیسے بڑے تقسیم کاروں کے ساتھ انضمام کیا ہے، اس لیے چھوٹی مقدار کے پروٹوٹائپ اجزاء کم از کم آرڈر کی مقدار یا لیڈ ٹائم کے حوالے سے تشویش کا باعث نہیں ہیں۔

درخواست کے علاقے

فان وے کی ایس ایم ٹی اور ٹی ایچ ٹی اسمبلی آف ریپڈ پروٹو ٹائپنگ پی سی بی بورڈ سروس کو درج ذیل شعبوں میں وسیع پیمانے پر استعمال کیا جاتا ہے۔

IoT آلات اور پہننے کے قابل:چھوٹی شکل کا عنصر، زیادہ کثافت، اور کم بجلی کی کھپت پروٹوٹائپنگ کے دوران درست جگہ کا تعین اور تیز رفتار تکرار کا مطالبہ کرتی ہے۔ عام مصنوعات میں سمارٹ سینسرز، ہیلتھ مانیٹرنگ بینڈز، اور وائرلیس کمیونیکیشن ماڈیولز شامل ہیں۔

آٹوموٹو کنٹرول ماڈیول:گاڑیوں کے الیکٹرانکس میں اعلی وشوسنییتا اور ماحولیاتی لچک کی ضرورت ہوتی ہے۔ ای سی یو پروٹو ٹائپس، بی ایم ایس بیٹری مینجمنٹ بورڈز، اور باڈی کنٹرول ماڈیول سبھی کو پروٹوٹائپ مرحلے پر ناگزیر فنکشنل تصدیق اور قابل اعتماد جانچ کی ضرورت ہوتی ہے۔

طبی تشخیصی اوزار:طبی آلات میں سخت ریگولیٹری منظوری شامل ہے؛ پروٹو ٹائپ مرحلے پر مکمل توثیق بعد میں FDA یا CE سرٹیفیکیشن کے لیے ایک شرط ہے۔ اس میں مانیٹر مین بورڈز، الٹراساؤنڈ کنٹرول بورڈز، اور پورٹیبل تشخیصی آلات شامل ہیں۔

ایرو اسپیس ٹیسٹ سسٹم:اعلی وشوسنییتا کی ضروریات کا مطلب ہے کہ ہر ڈیزائن کی تبدیلی کی جسمانی طور پر تصدیق ہونی چاہیے۔ ایویونکس کنٹرولرز اور فلائٹ ٹیسٹ ڈیٹا ایکوزیشن سسٹمز کے لیے پروٹوٹائپ بورڈز کو ملٹری گریڈ کنفارمل کوٹنگ اور THT پریس فٹ کنیکٹر کی وضاحتوں کو پورا کرنے کی ضرورت ہے۔

ٹیلی کمیونیکیشن اور نیٹ ورکنگ کا سامان:پیچیدہ تیز رفتار بورڈز پروٹوٹائپ اسمبلی سے فائدہ اٹھاتے ہیں تاکہ پیداوار سے پہلے سگنل کی سالمیت کو درست کیا جا سکے۔ اس میں روٹر مین بورڈز، آپٹیکل ماڈیول کنٹرول بورڈز، اور بیس اسٹیشن RF بورڈز شامل ہیں۔

جانچ اور کوالٹی کنٹرول

ریپڈ پروٹو ٹائپنگ پی سی بی بورڈ کی ایس ایم ٹی اور ٹی ایچ ٹی اسمبلی کے لیے ٹیسٹنگ الیکٹرانک مینوفیکچرنگ میں ایک اہم قدم ہے۔ Fanway جانچ کی خدمات کی ایک جامع رینج پیش کرتا ہے۔

سرکٹ ٹیسٹنگ میں جمع شدہ بورڈ پر انفرادی اجزاء اور سرکٹس کی برقی کارکردگی کی توثیق ہوتی ہے، جلدی سے شارٹس، اوپنز، اور اجزاء کے پیرامیٹر کے انحراف کا پتہ لگاتا ہے۔

فنکشنل ٹیسٹنگ اس بات کی تصدیق کرتی ہے کہ بورڈ اس طرح کام کرتا ہے جیسا کہ حقیقی آپریٹنگ حالات کے تحت ڈیزائن کیا گیا ہے، اصل استعمال کے منظرناموں کی نقالی۔

برن ان ٹیسٹنگ بورڈز کو فیلڈ میں پہنچنے سے پہلے ابتدائی زندگی کی ناکامیوں کی نشاندہی کرنے کے لیے توسیعی آپریشن کے لیے شامل کریں، اس بات کو یقینی بناتے ہوئے کہ ڈیلیور کیے گئے بورڈز مسلسل آپریشن کے دوران چھپی ہوئی خرابیوں کو ظاہر نہ کریں۔

خودکار آپٹیکل معائنہ سولڈرنگ کے نقائص، اجزاء کی جگہ کی غلطیوں، اور قطبی مسائل کا پتہ لگاتا ہے، جو سولڈر جوائنٹ ظاہری معیار کے جامع معائنہ کا احاطہ کرتا ہے۔

X رے معائنہ پوشیدہ جوڑوں جیسے BGAs اور LGAs میں مرئیت فراہم کرتا ہے جن کا آپٹیکل معائنہ نہیں کیا جا سکتا، بال گرڈ ارے آلات کے لیے سولڈر جوائنٹ کی سالمیت کی تصدیق کرتا ہے۔

مشترکہ اسمبلی کے مسائل اور روک تھام

ناقص سولڈرنگ کا معیار بشمول کولڈ جوائنٹ، سولڈر برجز، اور ناکافی سولڈر۔

روک تھام:کنٹرول شدہ ریفلو پروفائلز اور SPI سولڈر پیسٹ کا معائنہ، جہاں ہر بورڈ کے لیے پیسٹ کی موٹائی اور شکل ریکارڈ کی جاتی ہے۔

اجزاء کی جگہ کا تعین کرنے کی غلطیاں جن میں غلط سمت یا پوزیشن شامل ہے۔

روک تھام:BGAs کے لیے پلیسمنٹ اور ایکس رے کی تصدیق کے بعد AOI معائنہ۔

پیکیج کی مماثلت نہیں ہے جہاں اجزاء کا پیکیج پی سی بی پیڈ ڈیزائن سے میل نہیں کھاتا ہے۔

روک تھام:پروڈکشن سے پہلے DFM کا جائزہ، جہاں ہماری انجینئرنگ ٹیم ہر جزو کے پیکیج کے طول و عرض کو چیک کرتی ہے۔

فائل کی خرابیاں جیسے Gerber تہوں کا غائب ہونا یا غلط ڈرل فائلیں۔

روک تھام:پرت کی تکمیل اور درست ڈرل کوآرڈینیٹ کو یقینی بنانے کے لیے تمام آنے والی فائلوں کی انجینئرنگ کی تصدیق۔

کون سا اسمبلی عمل آپ کے لیے صحیح ہے؟
