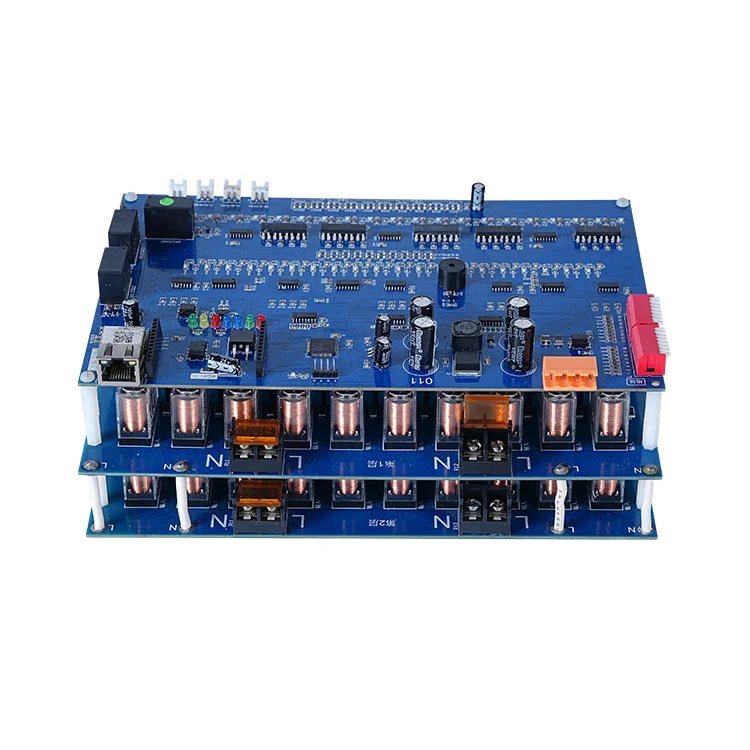

فین وےایس ایم ٹی پی سی بی اسمبلینظریاتی جگہ کا تعین کرنے کی رفتار سے آگے عملی پیداوار کی کارکردگی فراہم کرتا ہے۔ الیکٹرانکس مینوفیکچرنگ میں بورڈ کے ڈیزائن، اجزاء، معائنہ اور سپلائی چین سے اصل کارکردگی متاثر ہوتی ہے۔
الیکٹرانکس مینوفیکچرنگ کے میدان میں، جگہ کا تعین کرنے کی رفتار اکثر نظریاتی اصطلاحات میں نقل کی جاتی ہے۔ تاہم، حقیقی دنیا کی کارکردگی کا انحصار بورڈ کی پیچیدگی، اجزاء کے مرکب، معائنہ کے چکر، اور یہاں تک کہ سپلائی چین کے استحکام پر ہے۔ یہی وجہ ہے کہ جزو فی گھنٹہ (CPH) میٹرکس کو ایک الگ تھلگ اعداد و شمار کے بجائے وسیع تر پیداواری نظام کے اندر سمجھنا چاہیے۔
آج کے الیکٹرانکس پروڈکشن کے منظر نامے میں، پی سی بی اسمبلی لائنوں کو اب مکمل طور پر مشین کی چوٹی کی رفتار سے جانچا نہیں جاتا ہے۔ اس کے بجائے، ان کی پیمائش معیار کی رکاوٹوں کے تحت پائیدار تھرو پٹ سے کی جاتی ہے۔
ایک تیز رفتار پک اینڈ پلیس مشین انتہائی اعلی نظریاتی پلیسمنٹ کی شرحوں کی تشہیر کر سکتی ہے، لیکن اصل پیداواری پیداوار کی تشکیل اس طرح ہوتی ہے:
- اجزاء کے سائز میں تغیر (01005 سے بڑے BGAs)
- پلیسمنٹ کی درستگی کے تقاضے
- معائنہ موقوف (SPI، AOI، ایکس رے)
- پروڈکٹ رن کے درمیان تبدیلی کا وقت
- پروگرامنگ کی اصلاح اور فیڈر سیٹ اپ
اس کا مطلب ہے کہ "اجزاء فی گھنٹہ" ایک مقررہ قدر کے بجائے ایک متحرک حد ہے۔
زیادہ تر جدید ایس ایم ٹی سسٹم مشین کی سطح پر اجزاء فی منٹ (CPM) کی بنیاد پر کام کرتے ہیں۔ جب ایک مکمل لائن تک پیمانہ کیا جاتا ہے، تو متعدد مشینیں متوازی طور پر کام کرتی ہیں، یعنی تھرو پٹ جمع ہوتا ہے لیکن انسپکشن اسٹیشنز اور ری فلو بیلنسنگ جیسی رکاوٹوں سے بھی محدود ہوتا ہے۔
عملی اصطلاحات میں، مثالی حالات کے تحت ایک واحد اعلی درجے کی جگہ کا تعین کرنے کا سر فی گھنٹہ دسیوں ہزار سے تجاوز کر سکتا ہے، لیکن ایک مکمل PCB اسمبلی لائن کو متعدد مراحل کے درمیان ہم آہنگی کا حساب دینا چاہیے۔
ایک جدید ایس ایم ٹی لائن ایک مشین نہیں ہے بلکہ ایک مربوط ماحولیاتی نظام ہے۔ عام مراحل میں شامل ہیں:
- سولڈر پیسٹ پرنٹنگ (SPI تصدیق)
- تیز رفتار اجزاء کی جگہ کا تعین
- ریفلو سولڈرنگ
- آپٹیکل اور ساختی معائنہ (AOI/X-ray)
- فنکشنل ٹیسٹنگ
ہر مرحلہ پورے نظام کے موثر تھرو پٹ کو متاثر کرتا ہے۔ یہاں تک کہ اگر جگہ کا تعین بہت تیز ہے، نیچے کی طرف معائنہ اور اصلاحی لوپس استحکام کو یقینی بناتے ہیں اور خرابی کے پھیلاؤ کو کم کرتے ہیں۔
تھرو پٹ کو متاثر کرنے والے سب سے اہم عوامل میں سے ایک مشین وژن کی اصلاح ہے۔ اعلی درجے کے ایس ایم ٹی سسٹمز پلیسمنٹ سے پہلے اجزاء کی پوزیشن کو درست کرنے کے لیے ریئل ٹائم آپٹیکل الائنمنٹ کا استعمال کرتے ہیں۔
یہ جدید کی اجازت دیتا ہے۔ایس ایم ٹی پی سی بی اسمبلیمائکرون سطح کی درستگی کو برقرار رکھنے کے لیے لائنیں، اکثر ±25μm کے اندر۔ اگرچہ یہ بھروسے کو بہتر بناتا ہے، یہ ورک فلو میں مائیکرو پاز بھی متعارف کراتا ہے جو رفتار کے خلاف متوازن ہونا ضروری ہے۔
نتیجہ ایک ایسا نظام ہے جہاں "تیز" کی تعریف نہ صرف خام پلیسمنٹ کی رفتار سے ہوتی ہے بلکہ درستگی کی درستگیوں کو کس طرح مؤثر طریقے سے مربوط کیا جاتا ہے۔
حقیقی تھرو پٹ کو بہتر طور پر سمجھنے کے لیے، ملٹی لائن پروڈکشن ماحول پر غور کریں۔ اس صورت میں، Fanway تیز رفتار جگہ کا تعین کرنے کی صلاحیت کے ساتھ 8 SMT لائنیں چلاتا ہے۔
ہر لائن نظریاتی طور پر 24 گھنٹے کے چکر میں بہت زیادہ جگہ کا حجم حاصل کر سکتی ہے۔ تاہم، اصل پیداوار مصنوعات کی پیچیدگی اور معائنہ کے چکروں سے متاثر ہوتی ہے۔
| پیرامیٹر | عام قدر کی حد | نوٹس |
| پلیسمنٹ کی رفتار فی لائن | 10 ملین جگہوں تک / 24h | مرضی کے حالات کے تحت نظریاتی زیادہ سے زیادہ |
| اجزاء کی حد | 01005 سے 50mm × 50mm BGAs | ٹھیک پچ اور بڑے پیکجوں پر مشتمل ہے۔ |
| معائنہ کوریج | 100% SPI + AOI + ایکس رے | ملٹی اسٹیج تصدیق |
| پروٹوٹائپ تبدیلی | ~ 72 گھنٹے | تیزی سے توثیق کے چکر |
| خرابی کی شرح کا ہدف | <0.5% | عمل پر منحصر ہے۔ |
عملی طور پر، پی سی بی اسمبلی آؤٹ پٹ کو رفتار اور استحکام کے درمیان توازن کے طور پر سمجھا جاتا ہے۔ مسلسل معیار کو یقینی بنانے کے لیے تیز رفتار آپریشن کو معائنہ کے نظام کے ذریعے مسلسل توثیق کرنا چاہیے۔
الیکٹرانکس کی پیداوار میں ایک عام غلط فہمی یہ ہے کہ تیزی سے جگہ کا تعین ہمیشہ اعلی کارکردگی کا باعث بنتا ہے۔ حقیقت میں، کنٹرول کے بغیر ضرورت سے زیادہ رفتار پوشیدہ ناکاریاں متعارف کروا سکتی ہے۔
جب تقرری کی رفتار زیادہ سے زیادہ عمل کی حد سے بڑھ جاتی ہے، تو کئی مسائل ظاہر ہو سکتے ہیں:
- غلط ترتیب والے اجزاء جن کو دوبارہ کام کی ضرورت ہے۔
- سولڈر برجنگ یا ٹومبسٹوننگ اثرات
- معائنہ مسترد کرنے کی شرح میں اضافہ
- جانچ کے دوران ڈیبگنگ کے اضافی چکر
یہ مسائل خام تھرو پٹ نمبروں میں فوری طور پر ظاہر نہیں ہوتے ہیں لیکن حتمی ڈیلیوری ٹائم لائنز کو نمایاں طور پر متاثر کرتے ہیں۔
اس وجہ سے، جدیدایس ایم ٹی پی سی بی اسمبلیحکمت عملی زیادہ سے زیادہ نظریاتی رفتار کے بجائے متوازن اصلاح کو ترجیح دیتی ہے۔
مشین کی صلاحیت سے آگے، پراسیس انجینئرنگ مستحکم پیداواری پیداوار کو برقرار رکھنے میں مرکزی کردار ادا کرتی ہے۔
کلیدی عناصر میں شامل ہیں:
- جگہ کی پیچیدگی کو کم کرنے کے لیے ڈی ایف ایم (ڈیزائن فار مینوفیکچریبلٹی) کا تجزیہ
- مشین کے بیکار وقت کو کم سے کم کرنے کے لیے فیڈر کا بہتر انتظام
- AOI اور پلیسمنٹ سسٹم کے درمیان ریئل ٹائم فیڈ بیک لوپس
- مادی رکاوٹوں سے بچنے کے لیے سپلائی چین کوآرڈینیشن
یہ عوامل اس بات کو یقینی بناتے ہیں کہ تیز رفتار صلاحیت مستقل حقیقی دنیا کی پیداواری کارکردگی میں ترجمہ کرتی ہے۔
مختلف مصنوعات کی اقسام کو مختلف SMT کنفیگریشنز کی ضرورت ہوتی ہے۔ کنزیومر الیکٹرونکس، انڈسٹریل کنٹرول بورڈز، اور آٹوموٹیو ماڈیول سبھی جگہ کا تعین کرنے کی کثافت اور معائنہ کی سختی پر مختلف رکاوٹیں عائد کرتے ہیں۔
اس لیے ایک لچکدار پی سی بی اسمبلی ماحول کو ایک طے شدہ سیٹ اپ پر انحصار کرنے کے بجائے لائن کنفیگریشنز کو متحرک طور پر اپنانا چاہیے۔
فی گھنٹہ اجزاء کے لحاظ سے پی سی بی اسمبلی کی صلاحیت کا جائزہ لیتے وقت، الگ تھلگ مشین کی خصوصیات کے بجائے سسٹم کی سطح کی کارکردگی پر غور کرنا زیادہ معنی خیز ہے۔
تین اہم نکات سامنے آتے ہیں:
- تھرو پٹ مکمل پروڈکشن چین پر منحصر ہے، نہ صرف پلیسمنٹ کی رفتار۔
- معائنہ کے نظام آؤٹ پٹ استحکام کے لیے لازمی ہیں، اختیاری اوور ہیڈ نہیں۔
- حقیقی کارکردگی رفتار، درستگی اور تکرار کے درمیان توازن کے ذریعے حاصل کی جاتی ہے۔
جدید الیکٹرانکس کی ترقی میں، یہ توازن اکثر عددی کارکردگی سے زیادہ اہم ہوتا ہے۔
بالآخر،ایس ایم ٹی پی سی بی اسمبلیکارکردگی کو تیز رفتار پلیسمنٹ، پریزین کنٹرول، اور ملٹی لیئر انسپیکشن کے ایک مربوط توازن کے طور پر سمجھا جانا چاہیے- اس بات کو یقینی بناتے ہوئے کہ الیکٹرانکس سسٹم تصور سے قابل اعتبار استحکام کے ساتھ قابل اعتماد عمل کی طرف بڑھ سکتے ہیں۔
