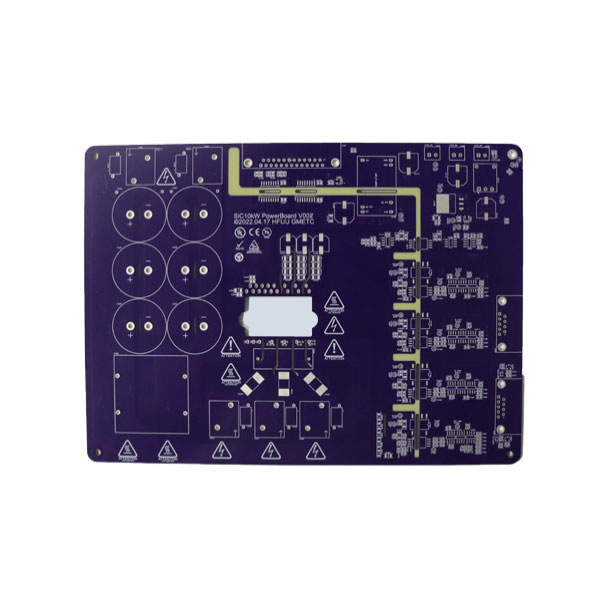

چھوٹے، تیز، اور زیادہ طاقتور الیکٹرانک آلات کی طرف مسلسل دھکیلنے نے پرنٹ شدہ سرکٹ بورڈ ٹیکنالوجی میں نمایاں جدت پیدا کی ہے۔ ہائی ڈینسیٹی انٹر کنیکٹ (HDI) PCBs آج کے جدید ترین الیکٹرانکس کی بنیاد بن چکے ہیں— اسمارٹ فونز اور پہننے کے قابل سے لے کر آٹوموٹیو سیفٹی سسٹمز اور میڈیکل امپلانٹس تک۔ ہم جانچتے ہیں کہ کیا بناتا ہے۔ایچ ڈی آئی پی سی بیروایتی بورڈز سے مختلف ہے، اس میں شامل کلیدی ٹیکنالوجیز، اور کیسےفین وےکی مینوفیکچرنگ کی صلاحیتیں ان پیچیدہ، اعلی قابل اعتماد بورڈز کی تیاری میں معاونت کرتی ہیں۔ ہم ڈیزائن کے تحفظات، مادی انتخاب، اور معیار کے معیارات کو دریافت کرتے ہیں جو جدید HDI فیبریکیشن کی وضاحت کرتے ہیں۔
پرنٹ شدہ سرکٹ بورڈ تقریباً ہر الیکٹرانک ڈیوائس کی بنیاد ہے۔ جیسا کہ ڈیوائسز زیادہ طاقتور اور زیادہ کمپیکٹ ہو گئی ہیں، پی سی بیز کی ڈیمانڈز ڈرامائی طور پر بڑھ گئی ہیں۔ معیاری PCBs جس میں سوراخ والے اجزاء اور وسیع تر نشانات ہیں اب بہت ساری جدید ایپلی کیشنز کے لیے کافی نہیں ہیں۔ اعلی اجزاء کی کثافت، تیز سگنل کی رفتار، اور کم شکل کے عوامل کی ضرورت نے ہائی ڈینسٹی انٹرکنیکٹ ٹیکنالوجی کو اپنانے پر مجبور کیا ہے۔
ایچ ڈی آئی پی سی بی باریک لائنوں اور خالی جگہوں، چھوٹے ویاس، اور اعلی کنکشن پیڈ کثافت کے مجموعے کے ذریعے فی یونٹ رقبہ میں زیادہ وائرنگ کثافت حاصل کرتے ہیں۔ یہ بورڈز چھوٹی جگہوں میں مزید فعالیت کے انضمام کو قابل بناتے ہیں - 5G کمیونیکیشن انفراسٹرکچر سے لے کر طبی تشخیصی آلات اور گاڑیوں میں جدید ڈرائیور امدادی نظام تک کی ایپلی کیشنز کی ضرورت۔
فین وے ٹیکنالوجیایک چین میں مقیم الیکٹرانک مینوفیکچرنگ سروس فراہم کنندہ ہے جس کا پی سی بی فیبریکیشن، اسمبلی اور ٹیسٹنگ میں 12 سال سے زیادہ کا تجربہ ہے۔ کمپنی پی سی بی لے آؤٹ اور ڈیزائن سے لے کر تیار مصنوعات کی ترسیل تک اینڈ ٹو اینڈ حل پیش کرتی ہے۔ یہ مضمون ایچ ڈی آئی پی سی بی ٹیکنالوجی، اس میں شامل مینوفیکچرنگ کے عمل، اور ان صلاحیتوں پر ایک معروضی نظر فراہم کرتا ہے جو فین وے کو ان کلائنٹس کے لیے شراکت دار بناتے ہیں جن کو اعلی کثافت والے انٹرکنیکٹ حل کی ضرورت ہوتی ہے۔
ایچ ڈی آئی پی سی بی روایتی پی سی بیز سے کئی اہم خصوصیات کے ذریعہ ممتاز ہیں جو اعلی اجزاء کی کثافت اور بہتر برقی کارکردگی کو قابل بناتی ہیں۔
ایچ ڈی آئی بورڈز ٹریس چوڑائی اور خالی جگہیں 2.5 ملی میٹر (0.0635 ملی میٹر) یا اس سے بھی کم حاصل کر سکتے ہیں۔ یہ دیئے گئے علاقے میں مزید روٹنگ کی اجازت دیتا ہے، جس سے متعدد پرتوں یا بڑے بورڈز کی ضرورت کے بغیر BGAs (Ball Grid Arrays) جیسے ہائی پن-کاؤنٹ اجزاء کو جوڑنا ممکن ہو جاتا ہے۔
روایتی تھرو ہول ویاس کے برعکس جو پورے بورڈ کی موٹائی سے گزرتے ہیں، مائیکرو ویاس چھوٹے قطر کے ویاس ہوتے ہیں—عام طور پر 150μm سے کم—جو ملحقہ تہوں کو جوڑتے ہیں۔ چھوٹا سائز دیئے گئے علاقے میں زیادہ ویاس کی اجازت دیتا ہے اور خود کے ذریعہ استعمال ہونے والی جگہ کو کم کرتا ہے۔
بلائنڈ ویاس پورے بورڈ کو گھسائے بغیر ایک بیرونی تہہ کو اندرونی تہہ سے جوڑتا ہے۔ دفن شدہ ویاس بیرونی سطحوں تک پہنچے بغیر اندرونی تہوں کو جوڑتے ہیں۔ یہ قسم کے ذریعے بیرونی تہوں پر جگہ استعمال کیے بغیر زیادہ پیچیدہ باہمی رابطوں کی اجازت دیتے ہیں۔
تانبے کی تہوں کے درمیان موصل تہیں HDI بورڈز میں پتلی ہوتی ہیں، جس سے بورڈ کی مجموعی موٹائی کم ہوتی ہے اور چھوٹے سگنل راستوں کے ذریعے سگنل کی سالمیت میں بہتری آتی ہے۔
یہ خصوصیات اجتماعی طور پر بورڈ کے سائز میں نمایاں کمی کو قابل بناتی ہیں — بعض اوقات روایتی ڈیزائن کے مقابلے میں 60% تک — بجلی کی کارکردگی کو برقرار رکھنے یا بہتر بنانے کے دوران۔
تمام HDI بورڈز برابر نہیں ہیں۔ ایچ ڈی آئی ڈیزائن کی پیچیدگی کو عام طور پر تعمیراتی پرتوں کی تعداد اور اس میں شامل ڈھانچے کے ذریعے درجہ بندی کیا جاتا ہے۔
| کلاس | ساخت | پیچیدگی | عام ایپلی کیشنز |
| HDI کلاس 1 | 1+N+1 | کم | بنیادی کنزیومر الیکٹرانکس، سادہ آلات |
| HDI کلاس 2 | 2+N+2 | درمیانہ | اعلی درجے کی کنزیومر الیکٹرانکس، آٹوموٹو انفوٹینمنٹ |
| HDI کلاس 3 | 3+N+3 | اعلی | اعلی کارکردگی والے آلات، 5G انفراسٹرکچر، AI سسٹم |
| HDI کلاس 4 | 4+N+4 | انتہائی اعلیٰ | جدید ترین ایپلی کیشنز، سیمی کنڈکٹر پیکیجنگ |
ساخت کے اشارے میں "N" بنیادی تہوں کی تعداد کی نمائندگی کرتا ہے۔ اعلی پیچیدگی والے بورڈز کو زیادہ نفیس مینوفیکچرنگ کے عمل اور سخت پراسیس کنٹرول کی ضرورت ہوتی ہے۔
فین وےایچ ڈی آئی پی سی بی کی ضروریات کی ایک وسیع رینج کو پورا کرنے کے لیے مینوفیکچرنگ کی صلاحیتیں تیار کی ہیں۔ درج ذیل جدول میں دستیاب کلیدی صلاحیتوں کا خلاصہ کیا گیا ہے۔
| قابلیت | رینج |
| پرتوں کی گنتی | 1 - 108 تہوں |
| ختم بورڈ کی موٹائی | 0.2 ملی میٹر - 10.0 ملی میٹر |
| زیادہ سے زیادہ پینل کا سائز | 610 ملی میٹر × 1200 ملی میٹر |
| ختم تانبے کی موٹائی | 0.5 اوز - 12 اوز |
| کم از کم لائن چوڑائی / جگہ | 2.5 mil / 2.5 mil |
| کم از کم ختم ہول سائز | 0.1 ملی میٹر |
| زیادہ سے زیادہ پہلو کا تناسب | 25:1 |
| مائبادا کنٹرول رواداری | ±10% |
کمپنی HASL (LF)، ENIG (Immersion Gold)، Immersion Tin، Immersion Silver، OSP، اور گولڈ فنگرز سمیت سطحی فنشز کی ایک رینج بھی پیش کرتی ہے، جس سے صارفین اپنی مخصوص ایپلی کیشن اور ماحولیاتی ضروریات کے لیے مناسب فنش کا انتخاب کر سکتے ہیں۔
ایچ ڈی آئی پی سی بی عام طور پر ان ایپلی کیشنز میں استعمال ہوتے ہیں جہاں قابل اعتمادی اہم ہوتی ہے۔فین وےکئی معیار کے سرٹیفیکیشنز کو برقرار رکھتا ہے جو بین الاقوامی معیارات پر پورا اترنے کے لیے اس کی وابستگی کی عکاسی کرتا ہے۔
• ISO 9001:2015- کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن۔
• IATF 16949:2016- آٹوموٹو انڈسٹری کوالٹی مینجمنٹ کا معیار۔
• ISO 13485:2016- میڈیکل ڈیوائس کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن۔
کمپنی IPC کے معیارات پر بھی عمل پیرا ہے، بشمول IPC-A-600G پرنٹ شدہ بورڈز کی قبولیت کے لیے اور IPC-6012 سخت PCBs کی کارکردگی کی تفصیلات کے لیے۔ ایچ ڈی آئی پی سی بی کی پیداوار آئی پی سی کلاس 2 اور کلاس 3 کے معیارات کے لیے دستیاب ہے، جس میں کلاس 3 مشن کے لیے اہم ایپلی کیشنز کے لیے اعلیٰ ترین سطح کی نمائندگی کرتی ہے۔
ماحولیاتی تعمیل میں UL حفاظتی سرٹیفیکیشن، خطرناک مادے کی پابندی کے لیے RoHS کی تعمیل، اور REACH کیمیائی تعمیل شامل ہے۔
A: HDI PCBs میں باریک ٹریس چوڑائی (2.5 ملی تک نیچے)، چھوٹے ویاس (150μm سے کم مائکروویا)، اور اعلی کنکشن پیڈ کثافت کی خصوصیت ہے۔ وہ معیاری PCBs کے مقابلے میں بہتر سگنل کی سالمیت کے ساتھ زیادہ کمپیکٹ ڈیزائن کو فعال کرتے ہیں۔
A: مائیکرو ویاس چھوٹے قطر کے ویاس ہیں، عام طور پر 150μm سے کم، جو ملحقہ تہوں کو جوڑتے ہیں۔ ان کا چھوٹا سائز زیادہ روٹنگ کثافت کی اجازت دیتا ہے اور ساخت کے ذریعے استعمال ہونے والی جگہ کو کم کرتا ہے۔
A: فین وے 108 تہوں تک HDI PCBs تیار کر سکتا ہے، ڈیزائن کی ضروریات اور مواد کے انتخاب پر منحصر ہے۔
A: Fanway ISO 9001:2015، IATF 16949:2016، اور ISO 13485:2016 سرٹیفیکیشن رکھتا ہے۔ کمپنی IPC کے معیارات پر بھی عمل پیرا ہے اور UL، RoHS، اور REACH کی تعمیل کو برقرار رکھتی ہے۔
A: دستیاب فنشز میں HASL (LF)، ENIG (Immersion Gold)، Immersion Tin، Immersion Silver، OSP، اور سونے کی انگلیاں شامل ہیں۔ انتخاب ایپلی کیشن کی سولڈرنگ کی ضروریات اور ماحولیاتی حالات پر منحصر ہے۔
ایچ ڈی آئی پی سی بیٹیکنالوجی جدید الیکٹرانک آلات کے لیے ضروری ہو گئی ہے جس کے لیے چھوٹے فارم فیکٹرز میں اعلیٰ فعالیت کی ضرورت ہوتی ہے۔ باریک نشانات، مائیکرو ویاس، اور جدید مواد کا امتزاج ایسے ڈیزائن کو قابل بناتا ہے جو روایتی PCB ٹیکنالوجی کے ساتھ ممکن نہیں ہوتا۔
فین وے ایچ ڈی آئی پی سی بی مینوفیکچرنگ کی صلاحیتوں کا ایک جامع سیٹ پیش کرتا ہے، جس میں پرت کی گنتی 108 تک، کم از کم ٹریس چوڑائی 2.5 ملی، اور ہائی فریکوئنسی اور تیز رفتار مواد کی ایک رینج کے لیے سپورٹ ہے۔ کمپنی کے معیار کے سرٹیفیکیشنز بشمول ISO 9001، IATF 16949، اور ISO 13485- آٹو موٹیو، میڈیکل اور دیگر مطلوبہ ایپلی کیشنز کی ضروریات کو پورا کرنے کے لیے اس کے عزم کی عکاسی کرتے ہیں۔
تیز رفتار پروٹو ٹائپنگ کے اختیارات اور مفت DFM تجزیہ کے ساتھ، Fanway نئے HDI ڈیزائن تیار کرنے والے صارفین کے لیے عملی مدد فراہم کرتا ہے۔ اگر آپ اپنے پروجیکٹ کے لیے قابل اعتماد پارٹنر کی تلاش میں ہیں، تو ہم آپ کو مدعو کرتے ہیں۔رابطہفین وےآج تکنیکی ٹیم آپ کی مخصوص ضروریات کے مطابق ڈیزائن رہنمائی، مواد کی سفارشات، اور مسابقتی قیمتیں فراہم کر سکتی ہے۔ بات چیت شروع کرنے کے لیے کمپنی کی ویب سائٹ یا ای میل کے ذریعے رابطہ کریں۔
