فین وے موثر اور قابل اعتماد اختتام سے آخر میں پی سی بی اسمبلی خدمات کی فراہمی میں مہارت رکھتا ہے ، جو آپ کی مصنوعات کی کامیابی کو تیز کرنے کے ل your آپ کی انوکھی ضروریات کے مطابق ہے۔
ایس ایم ٹی اسٹینسل ، جسے پی سی بی اسٹینسل بھی کہا جاتا ہے ، ایس ایم ٹی کی تیاری کے عمل میں ایک اہم ذریعہ ہے۔ اس کا بنیادی فنکشن عین مطابق سولڈر پیسٹ پرنٹنگ کے ذریعے الیکٹرانک اجزاء کی اعلی معیار کے سولڈرنگ کو یقینی بنانا ہے۔ چاہے بڑے پیمانے پر پیداوار یا اعلی صحت سے متعلق اسمبلی کے لئے ، ایس ایم ٹی اسٹینسل نے پیداوار کی کارکردگی کو بہتر بنانے ، اخراجات کو کم کرنے اور مصنوعات کے معیار کو یقینی بنانے میں ہمیشہ اہم کردار ادا کیا ہے۔ فین وے پی سی بی اسمبلی کے لئے لیزر کٹ اسٹینسلز میں مہارت رکھتا ہے ، جس میں بے مثال صحت سے متعلق ، تیز رفتار بدلاؤ ، اور عالمی مدد کی پیش کش کی جاتی ہے۔ ہم آپ کی سطح کے ماؤنٹ ٹکنالوجی (ایس ایم ٹی) کے عمل کو بہتر بنانے کے لئے تیار کردہ پریسجن پریسجن ایس ایم ٹی اسٹینسلز انجینئر کرتے ہیں۔ دنیا بھر میں پی سی بی اے مینوفیکچررز کے لئے ایک قابل اعتماد شراکت دار کی حیثیت سے ، ہمارے لیزر کٹ اسٹینسلز مستقل طور پر سولڈر پیسٹ جمع کرنے ، نقائص کو کم کرنے اور بہتر پیداوار کی کارکردگی کو یقینی بناتے ہیں۔

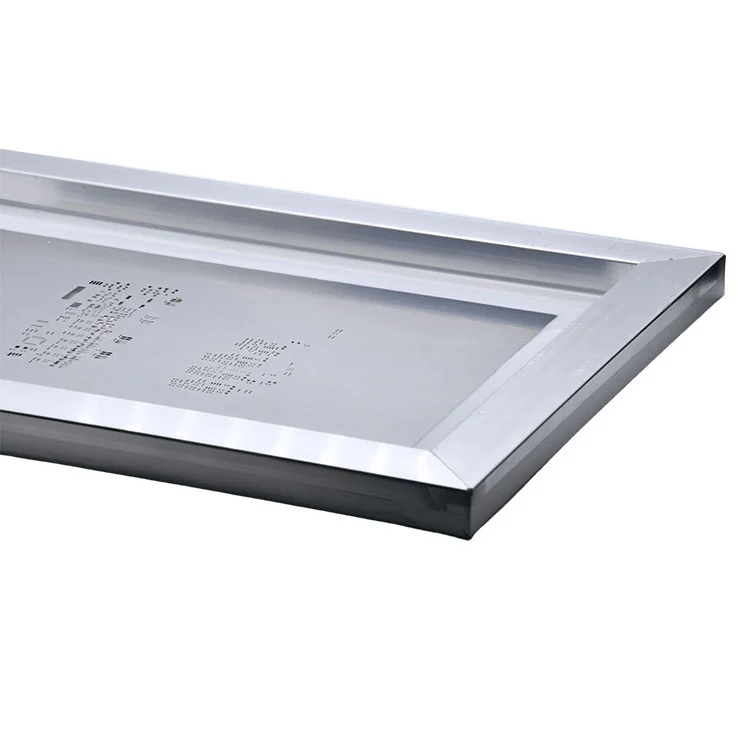

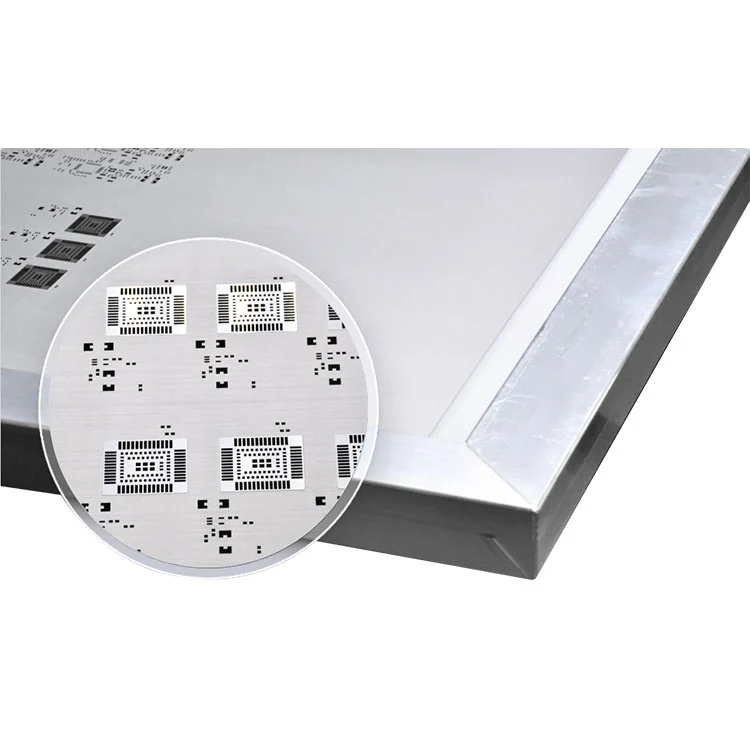

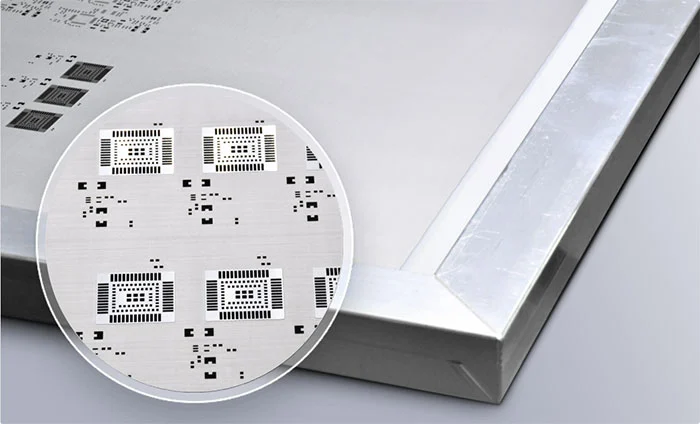

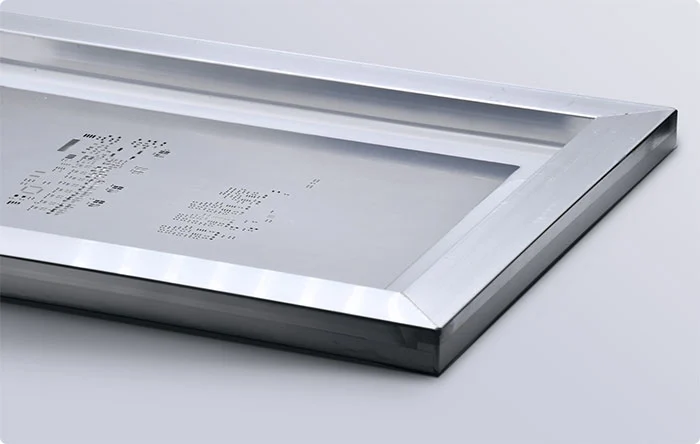

یہ اسٹینسل میش سرحد کی مدد سے مستقل طور پر ایک سخت فریم میں طے ہوتا ہے۔ یہ میش بارڈر اسٹینسل ورق کو مضبوطی سے بڑھانے کی اجازت دیتا ہے ، جس سے فلیٹ اور مستحکم سطح کو یقینی بنایا جاتا ہے۔ یہ سخت کھینچنا اعلی درستگی پرنٹنگ حاصل کر رہا ہے۔ فریم لیس ایس ایم ٹی اسٹینسلز کے مقابلے میں ، یہ زیادہ آسان ہے کیونکہ خود ہی اسٹینسل کو کھینچنے کی ضرورت نہیں ہے ، اور یہ اعلی حجم کی پیداوار کے لئے زیادہ موزوں ہے۔

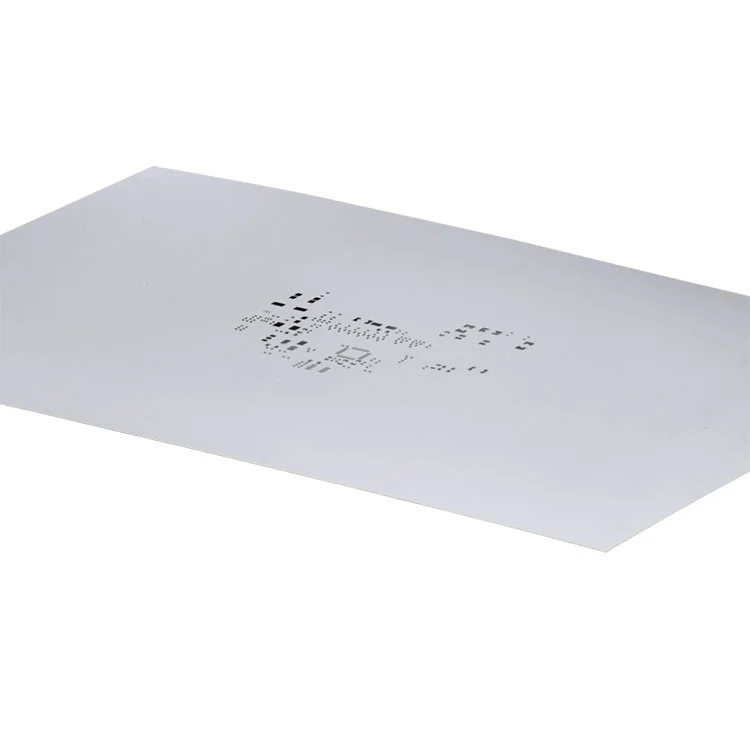

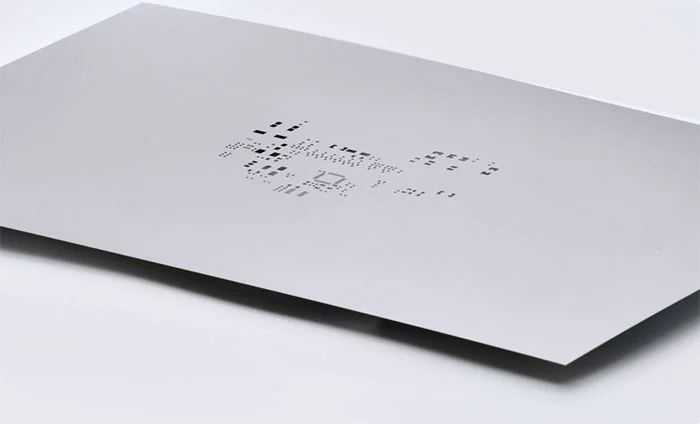

فریم لیس ایس ایم ٹی اسٹینسلز ، جسے ورق بھی کہا جاتا ہے ، 100 ٪ لیزر کٹ شیٹس ہیں۔ آپ انہیں دوبارہ قابل استعمال فریموں کے ساتھ استعمال کرسکتے ہیں۔ فریم اسٹینسلز کے مقابلے میں ، یہ ایک سرمایہ کاری مؤثر اور ماحول دوست دوستانہ حل پیش کرتا ہے۔ اس کے نتیجے میں ، یہ مختصر رنز اور پروٹو ٹائپ پی سی بی اسمبلی کے لئے بہترین ہے۔ مزید برآں ، آپ اسے دونوں ہاتھ اور مشین سولڈرنگ کے لئے استعمال کرسکتے ہیں۔
یہ اسٹینسلز CAD فائلوں یا جربر فائلوں سے اپنی مرضی کے مطابق بنائے گئے ہیں اور ہاتھ سے چلنے والے پیسٹ پرنٹنگ کے لئے ڈیزائن کیا گیا ہے۔ پروٹو ٹائپ ایس ایم ٹی اسٹینسلز کا استعمال کرکے ، آپ پرنٹنگ کی غلطیوں کو ختم کرسکتے ہیں ، سرکٹ بورڈ پر اجزاء کو دستی سولڈرنگ کی ضرورت سے بچ سکتے ہیں ، پی سی بی اسمبلی کے عمل کو تیز کرسکتے ہیں۔
ہمارے جدید ترین لیزر سسٹم ** ± 0.01 ملی میٹر کی درستگی ** حاصل کرتے ہیں ، آپ کے پی سی بی ڈیزائن فائلوں (جربر/او ڈی بی ++) کے ساتھ کامل سیدھ کو یقینی بناتے ہیں۔ ٹھیک پچ اجزاء (نیچے 01005 تک) اور پیچیدہ ترتیب کے لئے مثالی۔
اعلی استحکام کے ل 30 304/316 سٹینلیس سٹیل یا الیکٹروپولڈ نکل سے منتخب کریں۔ کنارے کی تعریف کو برقرار رکھتے ہوئے ہمارے اسٹینسل 100،000+ پرنٹ سائیکلوں کا مقابلہ کرتے ہیں۔
- یپرچر کے سائز اور شکلیں جو آپ کے BOM کے مطابق ہیں
-فریم کے اختیارات: نینو لیپت ، تناؤ سے ماونٹڈ ، یا دوبارہ قابل استعمال فریم
- مخلوط پی سی بی کی موٹائی کے لئے مرحلہ وار حل
24 گھنٹوں میں پروٹو ٹائپ اسٹینسلز | 3-5 دن میں بلک آرڈرز
50+ ممالک کو ڈی ایچ ایل/فیڈیکس شپنگ
✔ وسیع ایپلی کیشنز:ایس ایم ٹی اسٹینسلز کو تقریبا تمام پی سی بی مینوفیکچرنگ کے عمل کے لئے استعمال کیا جاسکتا ہے اور یہ کسی خاص من گھڑت تکنیک تک ہی محدود نہیں ہے۔
✔ اعلی درستگی اور مستقل مزاجی:ایس ایم ٹی اسٹینسلز اس بات کو یقینی بناتے ہیں کہ سولڈر پیسٹ پیڈ کی پوزیشن انتہائی درست ہے اور یپرچر کا سائز مستقل ہے۔
pc پی سی بی اسمبلی کا وقت مختصر کرنا:ایس ایم ٹی اسٹینسلز کے ساتھ ، سولڈر پیسٹ کو ایک قدم میں پورے پی سی بی پر لاگو کیا جاسکتا ہے ، جس سے اسمبلی کے وقت میں نمایاں کمی واقع ہوتی ہے۔
| لیزر کٹ اسٹینسل | لیزر کٹ اسٹینسلز اعلی درستگی کی پیش کش کرتے ہیں اور ٹھیک پچ اجزاء کے ل suitable موزوں ہیں۔ |
| کیمیائی اینچ اسٹینسل | کیمیائی اینچ اسٹینسل سب سے زیادہ سرمایہ کاری مؤثر ہے اور معیاری ایس ایم ٹی مینوفیکچرنگ کے لئے موزوں ہے۔ |
| مرحلہ وار/مرحلہ وار اسٹینسل | جب ایسے اجزاء کو ڈیزائن کرتے وقت مرحلہ وار/مرحلہ وار اسٹینسل بہترین انتخاب ہوتا ہے جس میں سولڈر پیسٹ کی مختلف موٹائی کی ضرورت ہوتی ہے ، سولڈر پیسٹ جمع کو بہتر بنائیں۔ |
| الیکٹروفارمڈ اسٹینسل | الیکٹروفارمڈ اسٹینسل انتہائی اعلی صحت سے متعلق فراہم کرتا ہے اور اعلی اعتماد کی ایپلی کیشنز کے ل perfect بہترین ہے۔ |
س: میں صحیح اسٹینسل موٹائی کا انتخاب کیسے کروں؟
A: عام طور پر ، 0. 1 ملی میٹر سے 0. 2 ملی میٹر ، سولڈر پیسٹ ، پی سی بی ڈیزائن کی تفصیلات ، اور جزو کے سائز کی قسم پر منحصر ہے۔
س: ایس ایم ٹی اسٹینسل کی عمر کیا ہے؟
A: عام طور پر ، 10 ، 000 سائیکل ، لیکن یہ اس بات پر منحصر ہوتا ہے کہ اس کا استعمال کتنی بار کیا جاتا ہے اور صفائی کے ذریعے اسے کتنی اچھی طرح سے برقرار رکھا جاتا ہے۔
س: کیا آپ پروٹو ٹائپ ایس ایم ٹی اسٹینسلز پیش کرسکتے ہیں؟
A: ہاں ، ہم کر سکتے ہیں۔ برائے مہربانی برائے مہربانی حساسیت کے لئے پی سی بی ڈیزائن فائل فراہم کریں۔
