اعلی کثافت کا انٹرکنیکٹ (ایچ ڈی آئی) طباعت شدہ سرکٹ بورڈ (پی سی بی) جدید الیکٹرانکس میں ایک سنگ بنیاد بن چکے ہیں ، خاص طور پر ایسے ایپلی کیشنز میں جہاں کمپیکٹ پن ، اعلی کارکردگی اور وشوسنییتا اہم ہے۔ اسمارٹ فونز اور ٹیبلٹس سے لے کر ایرو اسپیس الیکٹرانکس اور میڈیکل ڈیوائسز تک ، ایچ ڈی آئی پی سی بی روایتی طباعت شدہ سرکٹ بورڈز سے زیادہ انوکھے فوائد پیش کرتے ہیں۔

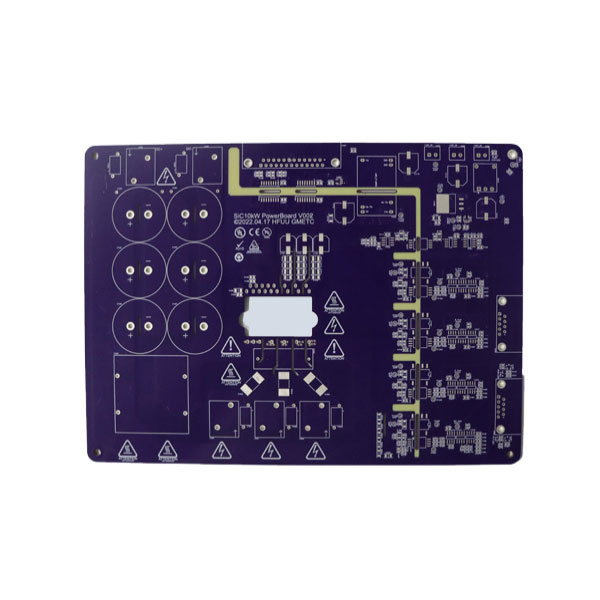

ایچ ڈی آئی پی سی بی اعلی درجے کی پرنٹ شدہ سرکٹ بورڈ ہیں جن میں روایتی پی سی بی کے مقابلے میں فی یونٹ ایریا میں وائرنگ کثافت اعلی ہے۔ معیاری پی سی بی کے برعکس ، جس میں سوراخ والی ٹکنالوجی اور بڑے نشانات ہوسکتے ہیں ، ایچ ڈی آئی پی سی بی مائکروویس ، بلائنڈ ویاس ، اور انتہائی موثر باہمی ربط پیدا کرنے کے لئے دفن شدہ ویاس کا استعمال کرتے ہیں۔
کلیدی خصوصیات جو HDI پی سی بی کو ممتاز کرتی ہیں ان میں شامل ہیں:
مائیکروویس: انتہائی چھوٹا ویاس ، عام طور پر 150 سے کم مائکرون قطر میں ، جو ضرورت سے زیادہ جگہ کے بغیر مختلف پرتوں کو جوڑتا ہے۔
اندھے اور دفن شدہ ویاس: بلائنڈ ویاس بیرونی پرتوں کو اندرونی تہوں سے مربوط کرتے ہیں ، جبکہ دفن شدہ ویاس سطح تک پہنچے بغیر اندرونی پرتوں کو باہم مربوط کرتے ہیں۔
اعلی وائرنگ کثافت: فی یونٹ ایریا میں زیادہ باہمی ربط کمپیکٹ ڈیزائن اور بہتر سگنل سالمیت کی اجازت دیتا ہے۔
عمدہ لائن/خلائی نمونے: 3 ملی میٹر کی طرح تنگ لائنیں اور 3 ملی میٹر سے کم فاصلہ ایک محدود جگہ میں روٹنگ کے زیادہ اختیارات کو قابل بناتا ہے۔
یہ خصوصیات ایچ ڈی آئی پی سی بی کو تیز رفتار سگنل ٹرانسمیشن کی حمایت کرنے اور پرجیوی اثرات کو کم کرنے کی اجازت دیتی ہیں ، جس سے وہ ان ایپلی کیشنز کے لئے مثالی بن جاتے ہیں جہاں کارکردگی سے سمجھوتہ نہیں کیا جاسکتا ہے۔
ذیل میں فوری حوالہ کے لئے ایچ ڈی آئی پی سی بی تکنیکی وضاحتوں کا ایک پیشہ ور خلاصہ ہے:
| پیرامیٹر | عام قدر / حد | تفصیل |
|---|---|---|
| سبسٹریٹ مواد | ایف آر 4 ، راجرز ، پی ٹی ایف ای | تھرمل کارکردگی اور سگنل کی سالمیت کا تعین کرتا ہے |
| پرتیں | 4–20 پرتیں | درخواست کی بنیاد پر پرتوں کی تعداد کو اپنی مرضی کے مطابق بنایا جاسکتا ہے |
| مائیکروویا قطر | 0.10–0.15 ملی میٹر | جگہ کے استعمال کو کم کرنے اور اعلی کثافت کو برقرار رکھنے کے لئے چھوٹا |
| قسم کے ذریعے | اندھا ، دفن ، کے ذریعے | بورڈ کے سائز میں اضافہ کیے بغیر پرتوں کو موثر انداز میں جوڑتا ہے |
| لائن کی چوڑائی / وقفہ کاری | 3-5 ملی | گھنے روٹنگ کے لئے عمدہ لائن کی صلاحیت |
| تانبے کی موٹائی | 0.5–3 آانس/ft² | اعلی موجودہ اور تھرمل مینجمنٹ کی حمایت کرتا ہے |
| سطح ختم | اینگ ، ہاسل ، او ایس پی | سولڈریبلٹی اور طویل مدتی وشوسنییتا کو یقینی بناتا ہے |
| من بورڈ کی موٹائی | 0.4–1.6 ملی میٹر | کمپیکٹ آلات کے لئے پتلی ڈیزائن کی اجازت دیتا ہے |
| سگنل سالمیت | کنٹرول شدہ رکاوٹ دستیاب ہے | تیز رفتار ڈیجیٹل اور آر ایف ایپلی کیشنز کے لئے اہم |
| تھرمل کارکردگی | TG 130-180 ° C ، HDI- مخصوص FR4 | اعلی تھرمل تناؤ کے تحت استحکام کو یقینی بناتا ہے |
چونکہ آلات سائز میں سکڑ جاتے ہیں لیکن اعلی پروسیسنگ پاور کا مطالبہ کرتے ہیں ، ایچ ڈی آئی جیسی اعلی درجے کی انٹرکنیکٹ ٹیکنالوجیز کی ضرورت زیادہ دبانے والی ہوتی ہے۔ معیاری پی سی بی کو اکثر روٹنگ اور سگنل کی سالمیت میں حدود کا سامنا کرنا پڑتا ہے ، جس سے وہ پیچیدہ فعالیت والے آلات کے ل less کم موزوں ہوجاتے ہیں۔ ایچ ڈی آئی پی سی بی ان چیلنجوں کو کئی طریقوں سے حل کرتے ہیں:
بہتر سگنل کی کارکردگی: مختصر اور زیادہ براہ راست سگنل کے راستے انڈکٹینس اور اہلیت کو کم کرتے ہیں ، جو سگنل کے نقصان اور کراسسٹالک کو کم سے کم کرتا ہے۔
کومپیکٹ ڈیزائن: اعلی وائرنگ کثافت اور مائکروویس کے ساتھ ، ایچ ڈی آئی پی سی بی فعالیت کی قربانی کے بغیر چھوٹے آلات کو قابل بناتے ہیں۔
بہتر وشوسنییتا: روٹنگ اور بہتر تھرمل مینجمنٹ کی کم پرتیں اعلی تعدد کارروائیوں کے تحت ناکامی کے خطرے کو کم کرتی ہیں۔
اعلی حجم کی پیداوار کے لئے لاگت کی کارکردگی: ابتدائی مینوفیکچرنگ لاگت کے باوجود ، ایچ ڈی آئی پی سی بی ایک ہی ڈیوائس میں متعدد پی سی بی کی ضرورت کو کم کرتے ہیں ، اسمبلی کو آسان بناتے ہیں اور مجموعی اخراجات کو کم کرتے ہیں۔
اعلی درجے کے اجزاء کے لئے معاونت: بی جی اے (بال گرڈ سرنی) ، سی ایس پی (چپ اسکیل پیکیج) ، اور دیگر عمدہ پچ آئی سی ایس جیسے اعلی پن گنتی والے اجزاء کو بڑھانے کے لئے ایچ ڈی آئی ٹکنالوجی ضروری ہے۔
اسمارٹ فونز ، پہننے کے قابل آلات ، آٹوموٹو الیکٹرانکس ، اور طبی اوزار کے تیزی سے ارتقاء نے ایچ ڈی آئی پی سی بی کو آلہ کے سائز میں اضافہ کیے بغیر کارکردگی کے خواہاں مینوفیکچررز کے لئے ایک اہم انتخاب بنا دیا ہے۔
ایچ ڈی آئی پی سی بی کی تیاری میں جدید تانے بانے کی تکنیک شامل ہوتی ہے جن کو مواد ، عمل اور کوالٹی اشورینس پر عین مطابق کنٹرول کی ضرورت ہوتی ہے۔ ایچ ڈی آئی پی سی بی مینوفیکچرنگ کے کلیدی اقدامات میں شامل ہیں:
مواد کا انتخاب: اعلی تھرمل استحکام اور کم ڈائی الیکٹرک نقصان والے ذیلی ذخیروں کا انتخاب درخواست کی ضروریات کی بنیاد پر کیا جاتا ہے۔ عام مواد میں اعلی TG FR4 ، راجرز ، اور PTFE ٹکڑے ٹکڑے شامل ہیں۔
لامینیشن کا عمل: ایک سے زیادہ پرتوں کو ایک ساتھ مل کر اعلی دباؤ اور درجہ حرارت کا استعمال کرتے ہوئے کامل آسنجن اور بجلی کی تنہائی کو یقینی بنانے کے لئے ایک ساتھ ٹکڑے ٹکڑے کردیئے جاتے ہیں۔
مائیکروویا ڈرلنگ: لیزر ڈرلنگ عام طور پر مائکروویس کے لئے استعمال ہوتی ہے ، جس سے قطر 0.10 ملی میٹر سے کم قطر کی اجازت ہوتی ہے۔ اس اقدام کے لئے غلط فہمی یا نقصان سے بچنے کے لئے انتہائی صحت سے متعلق کی ضرورت ہے۔
تانبے کی چڑھانا: تانبے کو ویاس کو بھرنے اور کنڈکٹو راہیں بنانے کے لئے الیکٹروپلیٹڈ کیا جاتا ہے۔ موٹائی کو احتیاط سے موجودہ لے جانے کی صلاحیت کی تائید کے لئے کنٹرول کیا جاتا ہے۔
پیٹرننگ: اعلی درجے کی فوٹو لیتھوگرافی ٹھیک اور گھنے روٹنگ کو یقینی بناتے ہوئے عمدہ لائن/خلائی نمونوں کی وضاحت کرتی ہے۔
سطح کی تکمیل: سولڈریبلٹی اور طویل مدتی وشوسنییتا کو یقینی بنانے کے لئے اینگ ، او ایس پی ، یا ہاس ایل کی تکمیل کا اطلاق ہوتا ہے۔
بجلی کی جانچ: ہر بورڈ میں ڈیزائن کی وضاحتوں کی تعمیل کی ضمانت کے لئے تسلسل ، رکاوٹ ، اور شارٹس کے لئے سخت جانچ پڑتال کی جاتی ہے۔
ان عملوں کا مجموعہ اس بات کو یقینی بناتا ہے کہ ایچ ڈی آئی پی سی بی ایس ہائی اسپیڈ سگنلز ، اعلی کثافت والے اجزاء ، اور تھرمل حالات کا مطالبہ کرنے کے قابل اعتماد طریقے سے مدد کرسکتی ہے۔
Q1: HDI PCBs سے کون سے ایپلی کیشنز سب سے زیادہ فائدہ اٹھاتے ہیں؟
A1: HDI پی سی بی اعلی کارکردگی والے آلات کے لئے مثالی ہیں جہاں جگہ کی رکاوٹیں اور سگنل کی سالمیت اہم ہے۔ اس میں اسمارٹ فونز ، ٹیبلٹس ، پہننے کے قابل الیکٹرانکس ، میڈیکل ڈیوائسز ، ایرو اسپیس کا سامان ، آٹوموٹو الیکٹرانکس ، اور تیز رفتار نیٹ ورکنگ ہارڈ ویئر شامل ہیں۔ عمدہ پچ اجزاء اور پیچیدہ باہمی رابطوں کو سنبھالنے کی ان کی قابلیت ان کو ایسے منظرناموں میں بہتر بناتی ہے۔
Q2: ایچ ڈی آئی پی سی بی کی وشوسنییتا روایتی پی سی بی سے کس طرح موازنہ کرتی ہے؟
A2: HDI پی سی بی کم باہم مربوط راستوں ، سگنل میں کمی ، بہتر تھرمل کارکردگی ، اور اعلی کثافت اسمبلیاں میں کم سولڈرنگ پوائنٹس کی وجہ سے بہتر وشوسنییتا فراہم کرتے ہیں۔ یہ عوامل بجلی کی ناکامی ، سگنل کی کمی اور تھرمل تناؤ کے خطرے کو کم کرتے ہیں ، جس سے مشن کے اہم ایپلی کیشنز کے لئے ایچ ڈی آئی پی سی بی ایس موزوں بناتے ہیں جہاں روایتی پی سی بی ناکام ہوسکتے ہیں۔
atفین وے، ایچ ڈی آئی پی سی بی مینوفیکچرنگ صنعت کے معروف معیارات اور سخت کوالٹی کنٹرول کے ساتھ منسلک ہے۔ فین وے اعلی کثافت ، کثیر پرت پی سی بی میں مہارت رکھتا ہے جو پروٹو ٹائپ اور بڑے پیمانے پر پیداوار دونوں کے لئے کارکردگی ، استحکام اور اسکیل ایبلٹی کو یکجا کرتے ہیں۔ فین وے ایچ ڈی آئی پی سی بی کے کلیدی تفریق میں شامل ہیں:
تخصیص: منصوبے سے متعلق مخصوص ضروریات کو پورا کرنے کے لئے تیار کردہ پرت کی گنتی ، سبسٹریٹ میٹریل ، اور لائن/جگہ کی وضاحتیں۔
اعلی درجے کی من گھڑت صلاحیتوں: لیزر ڈرل مائکروویس ، عمدہ لائن پیٹرننگ ، اور کنٹرول شدہ مائبادا کے اختیارات۔
ریپڈ ٹرنراؤنڈ: ہموار پیداوار کے عمل تیزی سے پروٹو ٹائپنگ اور مارکیٹ کے اہم منصوبوں کے لئے بروقت ترسیل کی اجازت دیتے ہیں۔
کوالٹی اشورینس: ہر بورڈ میں صفر نقائص کو یقینی بنانے کے لئے بجلی کی جانچ ، آپٹیکل معائنہ ، اور فعال توثیق سے گزرتا ہے۔
تکنیکی مدد: فین وے مینوفیکچریبلٹی ، کارکردگی ، اور لاگت کی کارکردگی کے لئے ڈیزائن کو بہتر بنانے کے لئے جامع تکنیکی مشاورت فراہم کرتا ہے۔
اعلی کارکردگی والے HDI پی سی بی کو اپنی مصنوعات میں ضم کرنے کے خواہاں کاروبار کے ل Fan ، فین وے قابل اعتماد حل پیش کرتا ہے جو پروٹو ٹائپنگ سے لے کر پورے پیمانے پر مینوفیکچرنگ تک بہترین کارکردگی کو برقرار رکھتے ہیں۔
