fr4 PCBالیکٹرانکس انڈسٹری میں سب سے زیادہ استعمال شدہ پرنٹ شدہ سرکٹ بورڈ سبسٹریٹس میں سے ایک ہے۔ اس جامع مضمون میں ، ہم یہ دریافت کرتے ہیں کہ ایف آر 4 پی سی بی کا کیا مطلب ہے ، یہ کس طرح تیار کیا جاتا ہے ، کہاں لاگو ہوتا ہے ، اور یہ جدید الیکٹرانکس ڈیزائن اور مینوفیکچرنگ کے لئے کارن اسٹون میٹریل کیوں رہتا ہے۔
اس مضمون میں ایف آر 4 پی سی بی ، اس کی خصوصیات ، مینوفیکچرنگ کے عمل ، فوائد ، حدود ، حقیقی دنیا کی ایپلی کیشنز ، اور متبادل پی سی بی مواد کے ساتھ موازنہ کے معنی بیان کیے گئے ہیں۔ یہ انجینئروں ، شوقوں ، خریداروں اور ٹکنالوجی کے شوقین افراد کے لئے عملی بصیرت فراہم کرتا ہے۔ آپ کو ایک تفصیلی عمومی سوالنامہ سیکشن بھی ملے گا جو ایف آر 4 پی سی بی سے متعلق عام سوالات کے جوابات دیتا ہے۔

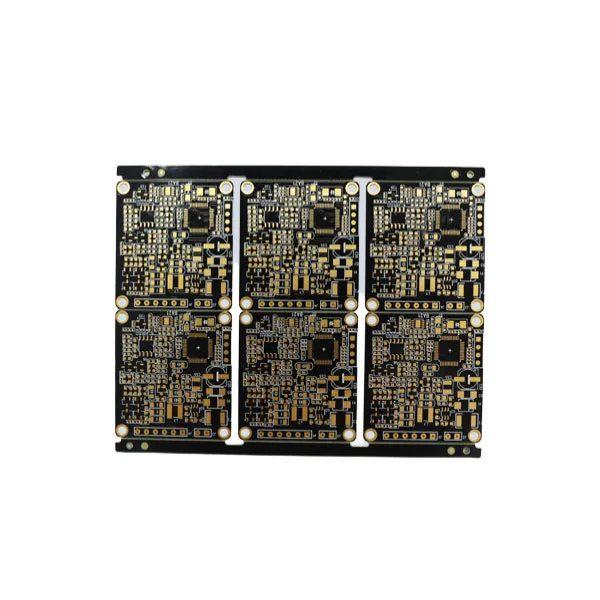

ایکfr4 PCBایک طباعت شدہ سرکٹ بورڈ سے مراد ہے جو استعمال کرتا ہےfr4بیس مواد کے طور پر. ایف آر 4 کا مطلب ہے "شعلہ ریٹارڈنٹ 4" ، جو ایک گریڈ کا عہدہ ہے جو فائبر گلاس کو تقویت بخش ایپوسی لامینیٹ مواد کو تفویض کیا جاتا ہے۔ یہ زیادہ تر الیکٹرانکس میں اس کی مضبوط میکانکی طاقت ، بہترین بجلی کی موصلیت ، اور وسیع درجہ حرارت کی حد میں کام کرنے کی صلاحیت کی وجہ سے زیادہ تر الیکٹرانکس میں استعمال ہونے والا فیکٹو معیاری سبسٹریٹ ہے۔
اصطلاح "پی سی بی" کا مطلب ایک پلیٹ فارم ہے جو اینٹیڈ تانبے سرکٹری اور چڑھایا ہوا سوراخوں کے ذریعے الیکٹرانک اجزاء کو جوڑتا ہے۔ جب ایف آر 4 کے ساتھ مل کر ، یہ ایک پائیدار اور قابل اعتماد بورڈ تشکیل دیتا ہے جو کم لاگت والے صارفین کے الیکٹرانکس سے لے کر صنعتی کنٹرول سسٹم تک ہر چیز کے لئے موزوں ہے۔
مستقل مزاجی اور معیار کو یقینی بنانے کے لئے ایف آر 4 پی سی بی کی تیاری میں متعدد عین مطابق اقدامات شامل ہیں۔ بنیادی عناصر میں تانبے کی ورق ، FR4 ٹکڑے ٹکڑے کی چادریں ، اور عملوں کا ایک سلسلہ شامل ہے جو خام مال کو فنکشنل سرکٹ بورڈ میں تبدیل کرتا ہے۔
پی سی بی تانے بانے کے لئے ایف آر 4 مواد کا انتخاب بہت سے فوائد کی پیش کش کرتا ہے جو اسے بہت سے ایپلی کیشنز کے لئے مثالی بناتا ہے۔ اس کی متوازن کارکردگی ، لاگت کی تاثیر اور استعداد اس کے وسیع پیمانے پر اپنانے میں معاون ہے۔
پی سی بی ڈیزائن کے لئے کسی مواد کا انتخاب کرتے وقت ، انجینئر کئی اہم خصوصیات کا اندازہ کرتے ہیں جو کارکردگی اور وشوسنییتا کو متاثر کرتے ہیں۔ ایف آر 4 بہت سارے معیارات میں سازگار خصوصیات کا مظاہرہ کرتا ہے۔
| جائیداد | تفصیل | عام قدر / نوٹ |
|---|---|---|
| ڈائی الیکٹرک مستقل (ڈی کے) | بجلی کی توانائی کو ذخیرہ کرنے کی پی سی بی کی صلاحیت کی نشاندہی کرتا ہے۔ | ~ 4.3–4.8 |
| تھرمل استحکام | بغیر کسی انحطاط کے گرمی کا مقابلہ کرنے کی صلاحیت۔ | ~ 130 ° C تک |
| تناؤ کی طاقت | مکینیکل اخترتی کے خلاف مزاحمت۔ | اعلی |
| شعلہ retardancy | ان ایپلی کیشنز میں حفاظت جہاں آگ کا خطرہ موجود ہے۔ | UL94 V-0 کی درجہ بندی سے ملتا ہے |
| نمی کی مزاحمت | مرطوب ماحول میں بورڈ کے لئے ضروری ہے۔ | اچھا |
ایف آر 4 پی سی بی ان کی استعداد اور انحصار کی وجہ سے ہر جگہ موجود ہیں۔ ذیل میں ایپلی کیشنز کا ایک جائزہ ہے جہاں ایف آر 4 غیر معمولی کارکردگی کا مظاہرہ کرتا ہے۔
انجینئر اکثر FR4 اور متبادل مواد جیسے پولیمائڈ ، راجرز ، یا دھاتی کور سبسٹریٹس کے درمیان انتخاب کرتے ہیں۔ ہر مواد مخصوص ضروریات کے ل suited موزوں انوکھے فوائد کی پیش کش کرتا ہے۔
| مواد | کے لئے بہترین | فوائد | حدود |
|---|---|---|---|
| fr4 | جنرل الیکٹرانکس | لاگت سے موثر ، مضبوط ، قابل اعتماد | اعلی تعدد آر ایف کے لئے مثالی نہیں |
| پولیمائڈ | لچکدار پی سی بی | اعلی گرمی کی مزاحمت ، لچکدار | زیادہ لاگت |
| راجرز | اعلی تعدد آر ایف | کم نقصان ، مستحکم ڈی کے | مہنگا |
| دھات کا بنیادی | پاور ایل ای ڈی ایپلی کیشنز | بہترین گرمی کی کھپت | بھاری اور مہنگا |
س:پی سی بی میں "ایف آر 4" کیا کھڑا ہے؟
a:ایف آر 4 کا مطلب ہے "شعلہ ریٹارڈنٹ 4" ، جس میں شیشے سے تقویت یافتہ ایپوسی ٹکڑے ٹکڑے کا اشارہ کیا گیا ہے جو آگ کا مقابلہ کرتا ہے اور پی سی بی کے لئے ساختی طاقت مہیا کرتا ہے۔
س:پی سی بی انڈسٹری میں ایف آر 4 کو اتنے بڑے پیمانے پر کیوں استعمال کیا جاتا ہے؟
a:ایف آر 4 مکینیکل طاقت ، بجلی کی موصلیت ، تھرمل مزاحمت ، اور لاگت کی تاثیر کو یکجا کرتا ہے ، جس سے یہ الیکٹرانک ایپلی کیشنز کی ایک وسیع رینج کے لئے موزوں ہے۔
س:کیا ایف آر 4 اعلی تعدد آر ایف ایپلی کیشنز میں استعمال کیا جاسکتا ہے؟
a:اگرچہ ایف آر 4 کم تعدد سرکٹس میں استعمال ہوتا ہے ، اعلی تعدد آر ایف سرکٹس میں اکثر ایسے مادے کی ضرورت ہوتی ہے جیسے راجرز جن کو بہتر سگنل سالمیت کے لئے کم ڈائی الیکٹرک نقصانات ہوتے ہیں۔
س:نمی FR4 پی سی بی کو کیسے متاثر کرتی ہے؟
a:ایف آر 4 میں نمی کی اچھی مزاحمت ہے ، لیکن اعلی نمی کی طویل مدتی نمائش اب بھی کارکردگی کو متاثر کرسکتی ہے۔ حفاظتی ملعمع کاری اور کنفرمل پرتیں اس کو کم کرنے میں مدد کرتی ہیں۔
س:کیا FR4 آٹوموٹو الیکٹرانکس کے لئے موزوں ہے؟
a:ہاں ، فری 4 اس کے تھرمل استحکام اور استحکام کی وجہ سے آٹوموٹو الیکٹرانکس میں بڑے پیمانے پر استعمال ہوتا ہے ، حالانکہ انتہائی اعلی درجہ حرارت کی مختلف حالتوں کا انتخاب انتہائی ماحول کے لئے کیا جاسکتا ہے۔
تفہیمfr4 PCBالیکٹرانک ڈیزائن اور مینوفیکچرنگ کے ساتھ کام کرنے یا سیکھنے والے ہر شخص کے لئے ضروری ہے۔ اس کی متوازن خصوصیات اسے دنیا بھر میں ان گنت آلات کے ل the ریڑھ کی ہڈی کا مواد بناتی ہیں۔ چاہے آپ کسی نئے پروجیکٹ کے لئے مواد کا جائزہ لے رہے ہو یا سپلائر کا انتخاب کر رہے ہو ، ایف آر 4 ایک قابل اعتماد انتخاب بنی ہوئی ہے۔
اعلی معیار کے FR4 پی سی بی کے تانے بانے کے ل your آپ کی خصوصیات کے مطابق ، شراکت میں شراکت پر غور کریںشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈ- صحت سے متعلق پی سی بی مینوفیکچرنگ حل فراہم کرنے والا ایک قابل اعتماد فراہم کنندہ۔رابطہ کریںہم
