یہ گائیڈ وضاحت کرتا ہے ملٹی لیئر پی سی بی ٹکنالوجی - یہ کیا ہے ، یہ کس طرح سنگل اور ڈبل - پرت کے پی سی بی سے مختلف ہے ، جدید الیکٹرانکس میں یہ کیوں اہم ہے ، مینوفیکچرنگ کس طرح کام کرتا ہے ، اور بہترین ڈیزائن کے طریق کار۔ سے بصیرت کے ساتھشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈ، یہ مضمون انجینئرز ، ڈیزائنرز ، اور خریداری کے پیشہ ور افراد کی خدمت کے قابل علم اور عمومی سوالنامہ کی خدمت کرتا ہے۔

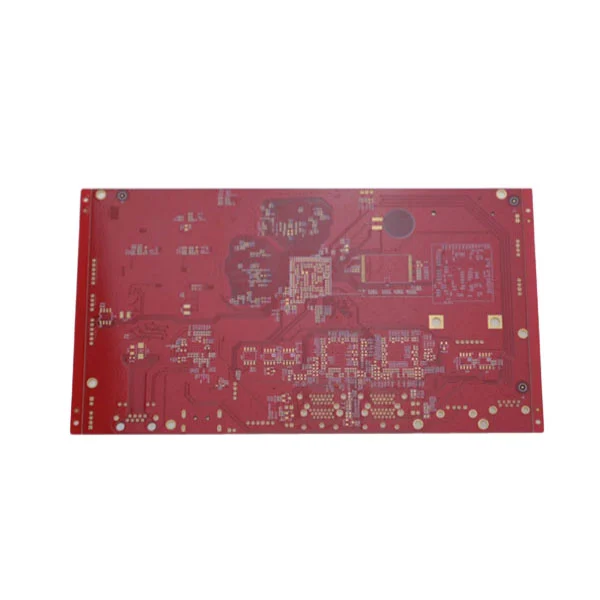

A ملٹی لیئر پی سی بی- یا ملٹی لیئر پرنٹڈ سرکٹ بورڈ - ایک ایسا بورڈ ہے جو تین یا زیادہ کوندکٹو پرتوں (عام طور پر تانبے) پر مشتمل ہے جس کو موصل مواد سے الگ کیا جاتا ہے اور ٹکڑے ٹکڑے کے ذریعے ایک ساتھ بندھا جاتا ہے۔ سنگل یا ڈبل - لیئر پی سی بی کے برعکس ، ملٹی لیئر ڈیزائن ایک کمپیکٹ فوٹ پرنٹ کے اندر روٹنگ کثافت ، بہتر کارکردگی اور زیادہ پیچیدہ برقی رابطوں کی اجازت دیتے ہیں۔ کمپنیاں پسند کرتی ہیںشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈٹیلی مواصلات ، طبی آلات ، اور ایرو اسپیس شعبوں میں جدید الیکٹرانکس کے لئے انتہائی قابل اعتماد ملٹی لیئر پی سی بی کی تعمیر میں مہارت حاصل کریں۔
ملٹی لیئر پی سی بی متبادل کنڈکٹو تانبے کی پرتوں کو اسٹیک کرکے اور پریپریگ/فائبر گلاس شیٹس کو موصل کرکے کام کرتے ہیں۔ کراس - سیکشنل ڈیزائن سگنل کو اندرونی اور بیرونی پرتوں کے مابین چڑھایا ہوا ہول (پی ٹی ایچ ایس) یا ویاس کے ذریعے سفر کرنے کی اجازت دیتا ہے۔ کنٹرول شدہ رکاوٹ ، بجلی کے طیارے ، اور سگنل سالمیت کی حکمت عملی اعلی تعدد پر قابل اعتماد آپریشن کو یقینی بناتی ہے۔
| پرت کی قسم | تفصیل |
|---|---|
| سگنل پرت | روٹس سرکٹس اور باہمی رابطے۔ |
| پاور طیارہ | طاقت اور زمین تقسیم کرتا ہے۔ شور کو کم کرتا ہے۔ |
| بنیادی | سخت بیس سبسٹریٹ طاقت فراہم کرنا۔ |
| پریپریگ | چپکنے والی چپکنے والی جو پرتوں کو بانڈ کرتی ہے۔ |
اندرونی پرتیں اضافی روٹنگ اور تیز رفتار سگنل کے راستے مہیا کرتی ہیں ، جبکہ بیرونی پرت اجزاء کی اسمبلی کی حمایت کرتے ہیں۔ محتاط اسٹیک - اپ ڈیزائن کے ذریعے ، مینوفیکچررز پسند کرتے ہیںشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈکم سے کم کراسسٹلک اور زیادہ سے زیادہ برقی کارکردگی کو یقینی بنائیں۔
ملٹی لیئر پی سی بی بورڈ بورڈ کی آسان اقسام سے کہیں زیادہ فوائد پیش کرتے ہیں۔ ذیل میں اہم وجوہات ہیں جو انجینئر ان کو ترجیح دیتے ہیں:
پیچیدہ ، قابل اعتماد الیکٹرانکس کا مطالبہ کرنے والی صنعتوں میں ملٹی لیئر پی سی بی ضروری ہیں:
مینوفیکچررز پسند کرتے ہیںشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈان شعبوں کے ل high اعلی - حجم کی پیداوار کی حمایت کرتے ہیں جن پر قابو پانے والی رکاوٹ اور سخت رواداری کی کارکردگی کے لئے ضروری ہے۔
ایک کامیاب ملٹی لیئر پی سی بی کو ڈیزائن کرنے کے لئے خصوصی ٹولز ، تجربہ کار انجینئرز ، اور بجلی اور مکینیکل رکاوٹوں پر سخت پابندی کی ضرورت ہوتی ہے۔ ڈیزائن کے عمل میں بنیادی اقدامات یہ ہیں:
ڈیزائن ٹیموں پرشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈاسٹیک اپ اور لے آؤٹ کی حکمت عملیوں کی توثیق کرنے کے لئے مؤکلوں کے ساتھ تعاون کریں ، پیداواری کامیابی اور قابل اعتماد اختتامی مصنوعات کو یقینی بنائیں۔
اعلی صحت سے متعلق اور مواد کی شمولیت کی وجہ سے ملٹی لیئر پی سی بی کی تعمیر سنگل - پرت کے بورڈ سے زیادہ پیچیدہ ہے۔ عام چیلنجوں میں شامل ہیں:
ماہر مینوفیکچررز پسند کرتے ہیںشینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈاعلی پیداوار اور مصنوعات کی وشوسنییتا کو یقینی بناتے ہوئے ، ان خطرات کو کم کرنے کے لئے سخت عمل کے کنٹرول اور جانچ کے طریقہ کار کو نافذ کریں۔
س: "ملٹی لیئر پی سی بی" کا کیا مطلب ہے؟
A: ایک ملٹی لیئر پی سی بی سے مراد ایک چھپی ہوئی سرکٹ بورڈ ہے جس میں تین یا زیادہ کنڈکیٹو تانبے کی تہوں کو موصلیت سے حاصل کرنے والے مواد سے الگ کیا جاتا ہے۔ ان پرتوں کو ایک ساتھ مل کر ایک سنگل بورڈ بنانے کے لئے تیار کیا گیا ہے جو جدید الیکٹرانکس میں پیچیدہ سگنل روٹنگ کو سنبھالنے کے قابل ہے۔
س: ایک ملٹی لیئر پی سی بی ڈبل - پرت پی سی بی سے کس طرح مختلف ہے؟
A: ایک ڈبل - پرت پی سی بی میں روٹنگ کے لئے صرف دو تانبے کی پرتیں (اوپر اور نیچے) ہوتی ہیں ، جبکہ ایک ملٹی لیئر پی سی بی میں اندرونی پرتیں شامل ہوتی ہیں جو کہیں زیادہ باہمی رابطے کی کثافت ، بہتر کارکردگی ، اور بہتر سگنل سالمیت کی اجازت دیتی ہیں ، جس سے یہ تیز رفتار ایپلی کیشنز کے لئے نظریہ بناتا ہے۔
س: ملٹی لیئر پی سی بی میں پاور اور زمینی طیارے کیوں اہم ہیں؟
A: بجلی اور زمینی طیارے کم - امپیڈنس ریفرنس سطحوں کو مہیا کرتے ہیں جو بجلی کی کارکردگی کو بہتر بناتے ہیں ، شور کو کم کرتے ہیں ، اور EMI کنٹرول کو بڑھا دیتے ہیں۔ یہ طیارے اجزاء میں یکساں طور پر بجلی کی تقسیم میں بھی مدد کرتے ہیں۔
س: ملٹی لیئر پی سی بی تانے بانے میں کون سے عام مواد استعمال ہوتے ہیں؟
A: مواد میں موصلیت اور بانڈنگ کے لئے کنڈکٹو پرتوں کے لئے تانبے کے ورق ، پریپریگ (رال - متاثرہ فائبر گلاس) شامل ہیں ، اور بنیادی ذیلی ذخیرے جو مکینیکل مدد فراہم کرتے ہیں۔ صحیح مواد کا انتخاب کارکردگی کے عوامل کو متاثر کرتا ہے جیسے ڈائی الیکٹرک مستقل اور تھرمل استحکام۔
س: کیا ملٹی لیئر پی سی بی کی مرمت کی جاسکتی ہے؟
ج: دفن شدہ پرتوں اور ویاس کی وجہ سے ملٹی لیئر پی سی بی کی مرمت سنگل - پرتوں کے بورڈ سے کہیں زیادہ مشکل ہے۔ معمولی سطح کے مسائل کو بعض اوقات طے کیا جاسکتا ہے ، لیکن گہری غلطیوں کو نقصان کے لحاظ سے جدید تکنیک یا مکمل متبادل کی ضرورت پڑسکتی ہے۔
س: مینوفیکچر ملٹی لیئر پی سی بی کی جانچ کیسے کرتے ہیں؟
A: مینوفیکچررز خودکار آپٹیکل معائنہ (AOI) ، فلائنگ پروب ٹیسٹنگ ، ایکس رے امیجنگ ، اور بجلی کے تسلسل کے ٹیسٹوں کا استعمال کرتے ہیں تاکہ ہر پرت اور کنکشن ڈیزائن کی وضاحتوں کو پورا کریں۔ شینزین فین وے ٹکنالوجی کمپنی ، لمیٹڈ نے قابل اعتماد بورڈز کی فراہمی کے لئے سخت ٹیسٹنگ پروٹوکول کی پیروی کی۔
