پی سی بی ٹیسٹنگ الیکٹرانکس مینوفیکچرنگ کا ایک اہم مرحلہ ہے جو معیار ، فعالیت اور قابل اعتماد کو یقینی بناتا ہےطباعت شدہ سرکٹ بورڈ(پی سی بی) جانچ سے فوری طور پر مسائل تلاش ہوسکتے ہیں اور ڈیزائنر کو مسائل کو جلد حل کرنے میں مدد مل سکتی ہے۔پی سی بیٹیسٹنگ میں ننگے بورڈ ٹیسٹنگ اور بورڈ ٹیسٹنگ کو جمع کرنا شامل ہے۔
ننگے پی سی بی ٹیسٹنگ
بجلی کے رابطے ، تنہائی ، اور مینوفیکچرنگ نقائص کی توثیق کرنے کے لئے پی سی بی ٹیسٹنگ کا مقصد۔
پی سی بی ٹیسٹنگ کے طریقہ کار میں شامل ہیں:
تسلسل ٹیسٹ (مختصر جانچ): غیر ارادتا شارٹس کے لئے چیک (جیسے ، تانبے کے نشانات چھونے)۔
تنہائی ٹیسٹ (کھلی جانچ): نشانات میں کھلی سرکٹس (وقفے) کو یقینی بناتا ہے۔
خودکار آپٹیکل معائنہ (AOI): خروںچ ، غلط فہمیوں ، یا اینچنگ نقائص کا پتہ لگانے کے لئے کیمرے استعمال کرتا ہے۔
مائبادا ٹیسٹنگ: ہائی اسپیڈ ڈیزائنوں (جیسے ، آر ایف ، ڈی ڈی آر) کے لئے تنقید کرنے کے لئے ٹریس مائبادا میچوں کی وضاحتوں کو یقینی بنانے کے لئے۔
جمع بورڈ ٹیسٹنگ
1. میں سرکٹ ٹیسٹ (آئی سی ٹی): اجزاء ، شارٹس ، کھلنے اور اقدار کی توثیق کرنے کے لئے آئی سی ٹی ایک خودکار آن لائن ٹیسٹنگ ہے۔ یہ جانچ خاص طور پر غلطی کے مقامات کو تلاش کرسکتی ہے ، جس سے کارکنوں کو آسانی سے پی سی بی اے کو مسئلے سے نمٹنے کی اجازت ملتی ہے۔
2. فلائنگ تحقیقات کی جانچ: یہ ایک سرمایہ کاری مؤثر طریقہ ہے ، بغیر کسی کسٹم فکسچر کے سرکٹ پر چلتی تحقیقات ٹیسٹ۔ یہ سافٹ ویئر میں ترمیم کے ذریعہ جانچ کی مختلف ضروریات کے لئے موزوں ہے۔

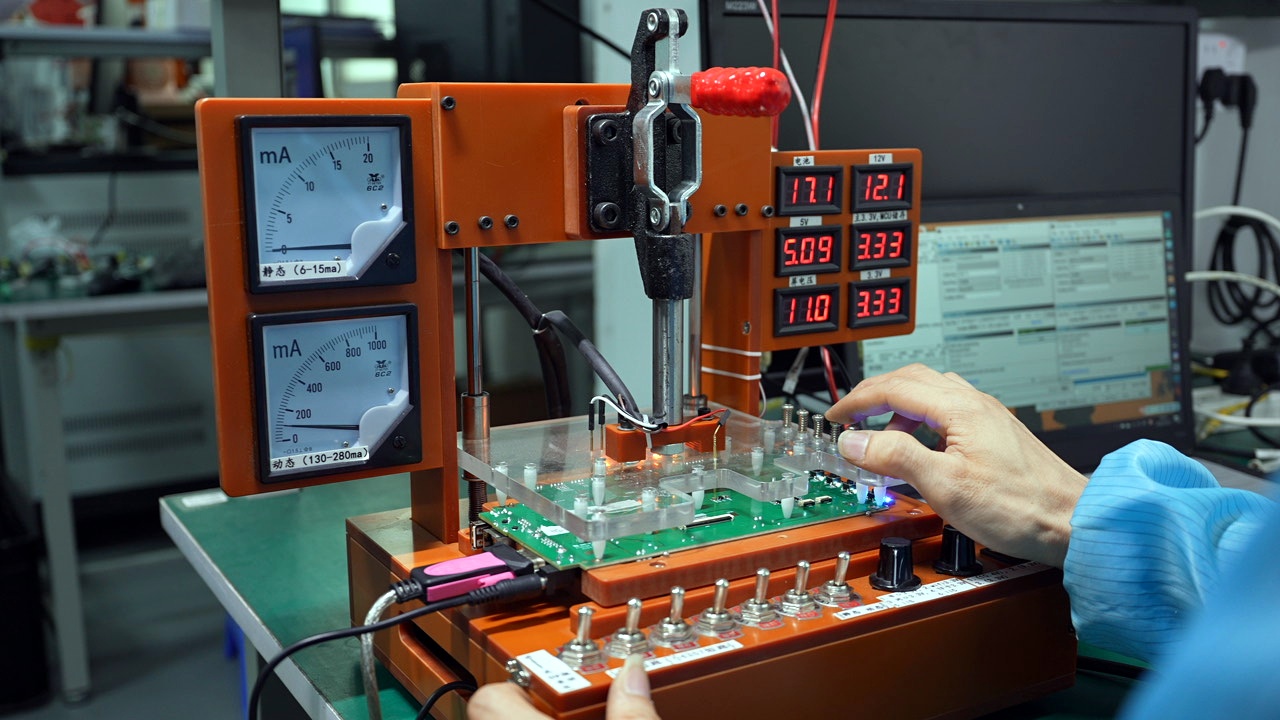

3. فنکشنل ٹیسٹنگ: پی سی بی کے فنکشن کی تصدیق کے ل specialized خصوصی آلات اور اپنی مرضی کے مطابق جانچ کے طریقہ کار کی ضرورت ہوتی ہے۔
4. آٹومیٹک آپٹیکل معائنہ (AOI): AOI معائنہ سولڈر جوڑوں اور اجزاء کے نقائص جیسے پلوں ، غلط فہمی اور گمشدہ حصوں کو اسکین کرنے کے لئے کیمرے استعمال کرتا ہے۔
5.x-رے ٹیسٹنگ: پوشیدہ جوڑ (بی جی اے ، کیو ایف این) ، ویوڈز ، یا سولڈر نقائص کی جانچ پڑتال کے لئے ایکس رے استعمال کرتا ہے۔
اس سے کوئی فرق نہیں پڑتا ہے کہ آپ کس قسم کے الیکٹرانکس ٹیسٹنگ کا استعمال کرتے ہیں ، اس سے طباعت شدہ سرکٹ بورڈ (پی سی بی) میں فائدہ ہوتا ہے۔ ڈیزائن مرحلے کے دوران جانچنے سے ڈیزائنرز کو بڑے پیمانے پر پیداوار میں خرابیوں سے بچنے میں مدد ملتی ہے ، اخراجات کم ہوجاتے ہیں ، ترقیاتی چکروں کو مختصر اور پیداوار میں تیزی آتی ہے۔ جامع جانچ اس بات کو یقینی بناتی ہے کہ پی سی بی مصنوعات کی وشوسنییتا کو بہتر بناتے ہوئے تمام برقی ، مکینیکل اور ساختی ڈیزائن کی ضروریات کو پورا کریں۔
پی سی بی ٹیسٹنگ مصنوعات کے معیار کے لئے اہم ہے۔ فین وے پر ، ہم ٹیسٹنگ حل کی ایک وسیع رینج پیش کرتے ہیں ، بشمول اجزاء معائنہ ، کسٹم ٹیسٹ۔ آج ہم سے رابطہ کریں مزید تفصیلات حاصل کریں۔
-
