طباعت شدہ سرکٹ بورڈ(پی سی بی) آج کے الیکٹرانکس کی خاموش ریڑھ کی ہڈی ہیں۔ چاہے اسمارٹ فون ، آٹوموٹو کنٹرول سسٹم ، میڈیکل اسکینر ، یا ایرو اسپیس نیویگیشن ماڈیول میں ، پی سی بی جسمانی اور بجلی کی بنیاد فراہم کرتے ہیں جو تمام اجزاء کو جوڑتا ہے۔ یہ سمجھنا کہ وہ کس طرح کام کرتے ہیں اس کا آغاز ٹکنالوجی میں لائی جانے والی شفٹ کو تسلیم کرنے سے ہوتا ہے۔ پی سی بی سے پہلے ، وائرنگ دستی طور پر پوائنٹ ٹو پوائنٹ رابطوں کے ساتھ کی گئی تھی۔ یہ طریقہ نہ صرف غلطیوں کا شکار تھا بلکہ محدود اسکیل ایبلٹی بھی تھا۔ پی سی بی نے معیاری اور پرتوں والے ڈھانچے کی پیش کش کرکے ان مسائل کو حل کیا جو کمپیکٹ ڈیزائن ، وشوسنییتا ، اور بڑے پیمانے پر پیداوار کی کارکردگی کو یقینی بناتے ہیں۔
تو ، وہ کس طرح کام کرتے ہیں؟ ان کے بنیادی طور پر ، پی سی بی تین بنیادی مقاصد کی خدمت کرتے ہیں:
مکینیکل مدد- جگہ پر اجزاء کو محفوظ بنانا۔
بجلی کے رابطے- موجودہ بہاؤ کے لئے کوندک راستے فراہم کرنا۔
سگنل سالمیت- اس بات کو یقینی بنانا کہ الیکٹرانک سگنل کم سے کم نقصان یا مداخلت کے ساتھ سفر کرتے ہیں۔

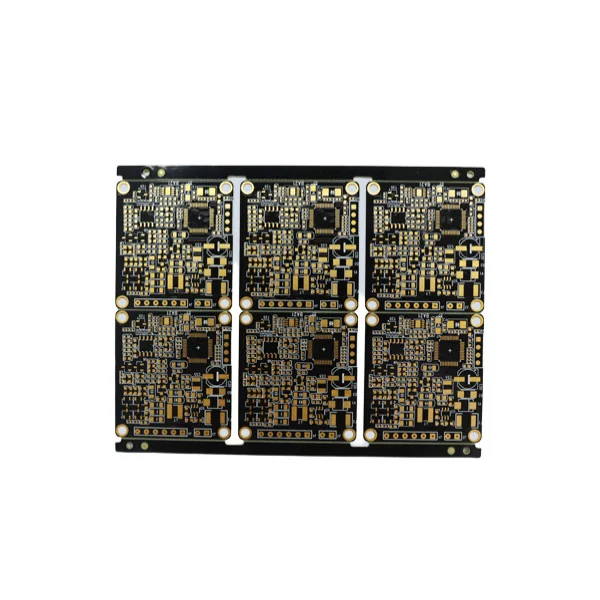

تعمیرات میں شامل ہےسبسٹریٹس، عام طور پر FR4 فائبر گلاس یا دیگر مواد ، جو موصل پرت کے طور پر کام کرتے ہیں۔ اس کے اوپری حصے میں ، تانبے کے ورقوں پر ٹکڑے ٹکڑے کیے جاتے ہیں ، راستوں میں کھڑے ہوتے ہیں ، اور حفاظتی تکمیل کے ساتھ چڑھایا جاتا ہے۔ حتمی نتیجہ ایک محتاط انداز میں ڈیزائن کیا گیا بورڈ ہے جہاں مزاحم کار ، کیپسیٹرز ، مائکروچپس ، اور کنیکٹر لگائے جاسکتے ہیں۔
ڈیزائن کی پیچیدگی پر منحصر ہے کہ پی سی بی سنگل رخا ، ڈبل رخا ، یا کثیر الجہتی ہوسکتے ہیں۔ ملٹی لیئر پی سی بی some کچھ اوقات 40 سے زیادہ پرتوں تک پہنچنے والے اعلی درجے کی کمپیوٹنگ اور ٹیلی مواصلات کے سامان کے ل essential ضروری ہیں ، جہاں سگنل روٹنگ کثافت ضروری ہے۔ وہ شامل کرتے ہیںVias(عمودی باہمی رابطے) جو کارکردگی کی سالمیت کو برقرار رکھتے ہوئے سگنل کو مختلف پرتوں سے گزرنے کی اجازت دیتے ہیں۔
ہیٹ مینجمنٹ پی سی بی کا ایک اور اہم کردار ہے۔ تھرمل ویاس ، گرمی کے ڈوبنے ، یا خصوصی تانبے کے حصول کو ڈیزائن کرکے ، مینوفیکچررز اس بات کو یقینی بناتے ہیں کہ حساس اجزاء محفوظ آپریٹنگ درجہ حرارت میں رہیں۔ اس طرح کے ڈیزائن کے تحفظات کے بغیر ، نظام کی ناکامی کا خطرہ نمایاں طور پر بڑھتا ہے۔
صنعتیں مخصوص ایپلی کیشنز کے مطابق مختلف قسم کے پی سی بی پر انحصار کرتی ہیں۔ یہ سمجھنا کہ یہ مختلف حالتوں کے فنکشن کس طرح بصیرت فراہم کرتے ہیں کہ عالمی الیکٹرانکس مینوفیکچرنگ میں پی سی بی کیوں ناگزیر رہتے ہیں۔
سنگل رخا پی سی بی: یہ سب سے آسان قسم ہیں ، بورڈ کے صرف ایک طرف تانبے کی پٹریوں کے ساتھ۔ وہ سرمایہ کاری مؤثر اور وسیع پیمانے پر کیلکولیٹرز ، ریڈیو ، اور سادہ صارف الیکٹرانکس میں استعمال ہوتے ہیں۔
ڈبل رخا پی سی بی: دونوں اطراف تانبے کی پٹریوں کی خاصیت ، وہ سرکٹ کے زیادہ پیچیدہ ڈیزائن کی اجازت دیتے ہیں۔ اجزاء کو دونوں اطراف میں سوار کیا جاسکتا ہے ، جس میں کثافت بڑھتی ہے۔
ملٹی لیئر پی سی بی: کنڈکٹو تانبے کی تین یا زیادہ پرتوں پر مشتمل ، یہ بورڈ انتہائی پیچیدہ ایپلی کیشنز کو سنبھالتے ہیں۔ اسمارٹ فونز ، جدید طبی آلات ، اور ایرو اسپیس الیکٹرانکس اکثر ان پر انحصار کرتے ہیں۔
سخت پی سی بی: ٹھوس ذیلی ذخیروں پر بنایا گیا ، وہ استحکام اور استحکام کی پیش کش کرتے ہیں ، جس سے وہ زیادہ تر الیکٹرانک آلات میں عام ہوجاتے ہیں۔
لچکدار پی سی بی: پولیمائڈ جیسے موڑنے والے مواد کا استعمال کرتے ہوئے تعمیر کردہ ، وہ مڑ سکتے ہیں اور فولڈ کرسکتے ہیں ، جو پہننے کے قابل اور کمپیکٹ الیکٹرانکس کے لئے مثالی ہیں۔
سخت-فلیکس پی سی بی: ایک ہائبرڈ جو سخت اور لچکدار علاقوں کو یکجا کرتا ہے ، جس میں ساختی استحکام اور بیک وقت ڈیزائن لچک پیش کی جاتی ہے۔
اعلی تعدد پی سی بی: خصوصی مواد سے بنے ، وہ ٹیلی مواصلات اور ریڈار سسٹم جیسے ایپلی کیشنز کے لئے سگنل کی درستگی کو یقینی بناتے ہیں۔
پیشہ ورانہ مصنوعات کے پیرامیٹرز کو واضح طور پر اجاگر کرنے کے لئے ، یہاں ایک سمری ٹیبل ہے:
| پیرامیٹر | عام حد/تصریح | درخواست کی مثال |
|---|---|---|
| بیس مواد | ایف آر 4 ، پولیمائڈ ، سی ای ایم 1 ، راجرز | صارف الیکٹرانکس ، آٹوموٹو ، آر ایف کا سامان |
| تانبے کی موٹائی | 0.5 آانس - 6 اوز | پاور بورڈ ، صنعتی کنٹرول |
| پرت کی گنتی | 1 - 40+ | کھلونوں سے سپر کمپیوٹر تک |
| سطح ختم | ہاسل ، اینگ ، او ایس پی ، وسرجن سلور ، وسرجن ٹن | سولڈریبلٹی ، سنکنرن مزاحمت کو بہتر بناتا ہے |
| کم سے کم ٹریس چوڑائی/وقفہ کاری | 2 - 4 مل (2 ملن سے نیچے اعلی درجے کے ڈیزائن) | اعلی کثافت کا انٹرکنیکٹ (ایچ ڈی آئی) آلات |
| آپریٹنگ درجہ حرارت | -55 ° C سے +150 ° C (200 ° C +تک خصوصی ڈیزائن) | ایرو اسپیس ، فوجی ، صنعتی کنٹرول |
| ڈائی الیکٹرک مستقل (ڈی کے) | 2.2 - 4.5 مواد پر منحصر ہے | اعلی تعدد سگنل ٹرانسمیشن |
| تھرمل چالکتا | 0.25 - 2.0 ڈبلیو/ایم کے (سبسٹریٹ پر منحصر ہے) | گرمی سے حساس سرکٹس |
یہ پیرامیٹرز ہر پی سی بی کی کارکردگی ، استحکام اور وشوسنییتا کا حکم دیتے ہیں۔ مینوفیکچررز احتیاط سے اختتامی استعمال کی ضروریات پر مبنی وضاحتیں منتخب کرتے ہیں۔ مثال کے طور پر ، ایک آٹوموٹو ای سی یو پی سی بی ایک سادہ گھریلو ایل ای ڈی لائٹنگ بورڈ کے مقابلے میں گرمی کے خلاف مزاحمت اور کمپن رواداری کا مطالبہ کرتا ہے۔
ایک طباعت شدہ سرکٹ بورڈ کی وشوسنییتا نہ صرف ڈیزائن پر منحصر ہے بلکہ عین مطابق مینوفیکچرنگ کے عمل پر بھی انحصار کرتی ہے۔ اعلی معیار کے پی سی بی کو بین الاقوامی معیارات جیسے IPC-A-600 (طباعت شدہ بورڈز کی قبولیت) پر سختی سے پابندی کی ضرورت ہوتی ہے۔ عمل میں عام طور پر درج ذیل اقدامات شامل ہیں:
ڈیزائن اور لے آؤٹ- انجینئر اسکیمیٹک بناتے ہیں اور اسے جربر فائلوں میں ترجمہ کرتے ہیں ، جو تانبے کے نمونوں ، ڈرل سوراخوں اور سولڈر ماسک کو حکم دیتے ہیں۔
سبسٹریٹ تیاری- FR4 یا منتخب کردہ مواد کو کاپر ورق سے کاٹ کر ٹکڑے ٹکڑے کیا جاتا ہے۔
تصویری منتقلی اور اینچنگ- سرکٹ کے نمونے چھاپے جاتے ہیں اور ناپسندیدہ تانبے کو دور کیا جاتا ہے ، جس سے کنڈکٹو راستے چھوڑ جاتے ہیں۔
ڈرلنگ اور چڑھانا- سوراخ VIAS اور جزو کی لیڈز کے لئے کھودے جاتے ہیں ، پھر چالکتا کو یقینی بنانے کے لئے چڑھایا جاتا ہے۔
سولڈر ماسک ایپلی کیشن- ایک حفاظتی پولیمر پرت لگائی جاتی ہے ، جس میں نشانات کو موصلیت ملتی ہے اور سولڈر برجنگ کو روکتا ہے۔
سطح ختم- HASL (گرم ہوا کے سولڈر کی سطح) ، اینگ (الیکٹرو لیس نکل وسرجن سونا) ، یا سولڈریبلٹی کو بہتر بنانے کے ل other دیگر فائنلز کا اطلاق ہوتا ہے۔
سلکس اسکرین پرنٹنگ- حوالہ نشانات ، لوگو اور لیبل شامل کیے گئے ہیں۔
بجلی کی جانچ-پرواز کی تحقیقات یا حقیقت پر مبنی جانچ یقینی بناتی ہے کہ تمام رابطے درست ہیں اور یہاں شارٹس یا اوپن سرکٹس نہیں ہیں۔
حتمی معائنہ اور پیکیجنگ- بورڈ کا ضعف معائنہ کیا جاتا ہے ، پیمائش کی جاتی ہے اور صارفین کی ضروریات کے مطابق پیک کیا جاتا ہے۔
وشوسنییتا کو مزید تقویت ملی ہے جیسے:
مائبادا کنٹرولتیز رفتار ڈیجیٹل سرکٹس کے لئے۔
تھرمل ریلیف پیڈسولڈرنگ کو بہتر بنانے کے لئے۔
مائیکروویا ٹکنالوجیکمپیکٹ ایچ ڈی آئی پی سی بی کے لئے۔
conformal ملعمع کارینمی اور دھول کی مزاحمت کے ل .۔
عالمی مینوفیکچررز بھی نافذ کرتے ہیںکوالٹی مینجمنٹ سسٹمجیسے آئی ایس او 9001 ، آئی ایس او/ٹی ایس 16949 (آٹوموٹو) ، اور AS9100 (ایرو اسپیس)۔ یہ مستقل کارکردگی اور مطالبہ کرنے والی صنعتوں کی تعمیل کو یقینی بناتے ہیں۔
پی سی بی کا مستقبل تیزی سے تکنیکی رجحانات کے ساتھ تیار ہوتا رہتا ہے۔ ابھرتی ہوئی ایپلی کیشنز میں5G ، AI- ڈرائیونگ ڈیوائسز ، الیکٹرک گاڑیاں ، اور IOTڈیمانڈ بورڈ جو پتلی ، تیز اور زیادہ پائیدار ہیں۔ بدعات میں شامل ہیں:
ایچ ڈی آئی (اعلی کثافت کا باہمی رابطہ) پی سی بی: چھوٹی جگہوں پر مزید اجزاء کی اجازت دینا ، اسمارٹ فونز اور پہننے کے قابل ٹیکنالوجی کو چالو کرنا۔
ایمبیڈڈ اجزاء: خلائی بچت کے لئے پی سی بی کی پرتوں میں براہ راست غیر فعال اور فعال اجزاء کو مربوط کرنا۔
میٹل کور پی سی بی: ایل ای ڈی لائٹنگ اور پاور الیکٹرانکس میں گرمی کی کھپت میں اضافہ کے ل Al ایلومینیم یا تانبے کے اڈوں کا استعمال۔
بائیوڈیگریڈیبل سبسٹریٹس: استحکام کے خدشات کے جواب میں ، ماحول دوست پی سی بی توجہ حاصل کر رہے ہیں۔
3D پرنٹ شدہ پی سی بی: لچکدار پروٹو ٹائپنگ اور اپنی مرضی کے مطابق جیومیٹری کی پیش کش۔
چونکہ صنعتیں اعلی تعدد ، تیز رفتار اور بہتر توانائی کی کارکردگی کا مطالبہ کرتی ہیں ، پی سی بی ٹکنالوجی موافقت پذیر ہوتی رہتی ہے۔ مثال کے طور پر ، آٹوموٹو الیکٹرانکس میں تیزی سے بورڈ کی ضرورت ہوتی ہے جو اعلی کمپن ، وسیع درجہ حرارت کی حدود ، اور برقی مقناطیسی مداخلت کے کنٹرول کے قابل ہونے کے قابل ہوتا ہے۔ طبی آلات منیٹورائزڈ پی سی بی پر انحصار کرتے ہیں جو زندگی کی بچت کے سازوسامان کے اندر اعلی وشوسنییتا کو برقرار رکھتے ہیں۔ ٹیلی مواصلات کمپنیاں 5 جی بیس اسٹیشنوں میں کم سے کم سگنل نقصان کو یقینی بنانے کے لئے اعلی تعدد پی سی بی میں سرمایہ کاری کرتی ہیں۔
ان بدعات کا اثر گہرا ہے: بہتر رابطے ، محفوظ نقل و حمل ، جدید صحت کی دیکھ بھال ، اور توانائی کا زیادہ موثر استعمال۔ خلاصہ یہ ہے کہ ، طباعت شدہ سرکٹ بورڈز کا ارتقاء عالمی ٹیکنالوجی کے بنیادی ڈھانچے کے مستقبل کو براہ راست متاثر کرتا ہے۔
Q1: ایک طباعت شدہ سرکٹ بورڈ کب تک چلتا ہے؟
ایک اعلی معیار کا پی سی بی استعمال کے حالات ، مادی انتخاب اور تھرمل مینجمنٹ کے لحاظ سے 10 سے 20 سال تک کہیں بھی رہ سکتا ہے۔ صنعتی اور ایرو اسپیس گریڈ پی سی بی ، جو سخت خصوصیات کے ساتھ ڈیزائن کیا گیا ہے ، مناسب دیکھ بھال کے ساتھ اور بھی زیادہ دیر تک چل سکتا ہے۔
س 2: میں اپنی درخواست کے لئے صحیح پی سی بی کا انتخاب کیسے کروں؟
صحیح پی سی بی کا انتخاب کرنے میں آپریٹنگ ماحول ، بجلی کی ضروریات ، سگنل کی رفتار اور جسمانی ڈیزائن کی رکاوٹوں کا اندازہ کرنا شامل ہے۔ مثال کے طور پر ، لچکدار پی سی بی پہننے کے قابل آلات کے ل ideal مثالی ہیں ، جبکہ تیز رفتار ڈیٹا پروسیسنگ سسٹم کے لئے ملٹی لیئر سخت بورڈ بہتر ہیں۔ ایک تجربہ کار صنعت کار سے مشاورت زیادہ سے زیادہ مواد اور ڈیزائن کے انتخاب کو یقینی بناتی ہے۔
پرنٹ شدہ سرکٹ بورڈ جدید ٹکنالوجی کے پیچھے پوشیدہ قوت ہیں ، اس بات کو یقینی بناتے ہیں کہ آلات فعال ، قابل اعتماد اور موثر رہیں۔ ایرو اسپیس اور طبی آلات میں صارفین کے گیجٹ کے بنیادی سنگل پرت ڈیزائنوں سے لے کر نفیس کثیر الجہتی ڈھانچے تک ، پی سی بی نئے چیلنجوں کے ساتھ تیار اور موافقت پذیر ہوتے رہتے ہیں۔
