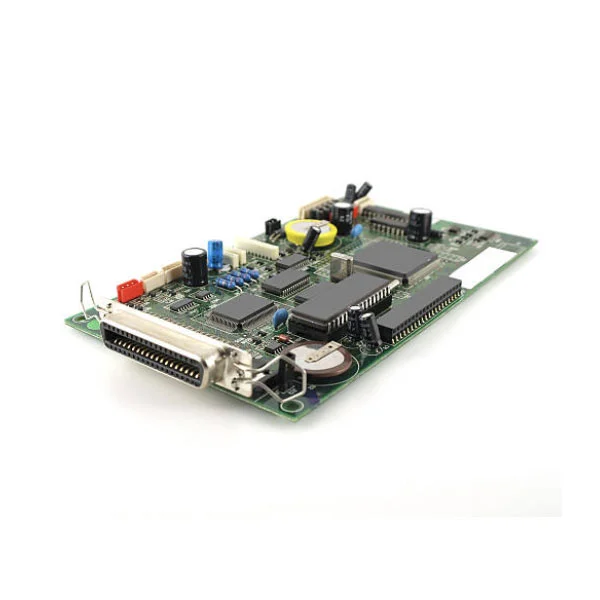

ہائبرڈ ایس ایم ٹی ٹی ایچ ٹی ٹیکنالوجی پی سی بی اسمبلی سروس

فین وے کی ہائبرڈ ایس ایم ٹی ٹی ایچ ٹی ٹیکنالوجی پی سی بی اسمبلی سروس ایک بنیادی انجینئرنگ چیلنج سے نمٹتی ہے: بورڈز جن کو تیز رفتار سگنل پروسیسنگ کے لیے فائن-پِچ سرفیس ماؤنٹ ڈیوائسز اور پاور ہینڈلنگ اور مکینیکل پائیداری کے لیے سوراخ والے اجزاء دونوں کی ضرورت ہوتی ہے۔ یہ سروس دو الگ الگ عملوں کا سادہ مجموعہ نہیں ہے۔ یہ ایک احتیاط سے ترتیب والا ورک فلو ہے جو THT سولڈرنگ کے دوران SMT جوڑوں کی حفاظت کرتا ہے، صرف تھرمل تحفظ کے بعد سلیکٹیو یا ویو سولڈرنگ کا اطلاق کرتا ہے، اور ایسی اسمبلیاں فراہم کرتا ہے جو IPC-A-610 کلاس 2 کے معیارات پر پورا اترتے ہیں۔ 12 سال کے مخلوط ٹکنالوجی کے تجربے کے ساتھ، Fanway SMT اور THT زونز کے درمیان اہم تعاملات کا انتظام کرتا ہے، اس بات کو یقینی بناتا ہے کہ گھنے چپ پلیسمنٹ بڑے کنیکٹرز اور پاور ڈیوائسز کے ساتھ پیداوار یا وشوسنییتا پر سمجھوتہ کیے بغیر موجود ہوں۔

جب مخلوط اسمبلی کی ضرورت ہے؟

مخلوط اسمبلی ایک بنیادی ڈیزائن کی رکاوٹ کو حل کرتی ہے: کوئی ایک ٹیکنالوجی ہر جزو کی قسم کو بہتر طریقے سے ہینڈل نہیں کرتی ہے۔

سگنل کی سالمیت اور کثافت کے لیے، SMT 01005 غیر فعال، 0.3mm-پچ BGAs، اور تیز رفتار انٹرفیس کو سپورٹ کرتا ہے۔ ان اجزاء کو درست سولڈر پیسٹ پرنٹنگ اور ری فلو پروفائلز کی ضرورت ہوتی ہے۔

طاقت اور مکینیکل لچک کے لیے، THT کنیکٹرز، ریلے، ٹرانسفارمرز، اور بڑے کیپسیٹرز کو ہینڈل کرتا ہے جن کو کمپن، اندراج کے چکروں اور تیز دھاروں سے زندہ رہنا چاہیے۔ سوراخ کے ذریعے جوڑ 50N سے زیادہ پل کی طاقت فراہم کرتے ہیں، ایسی چیز جو SMT سے مماثل نہیں ہوسکتی ہے۔

جب آپ کے پی سی بی کو دونوں زمروں کی ضرورت ہوتی ہے، تو ہائبرڈ ایس ایم ٹی ٹی ایچ ٹی ٹیکنالوجی پی سی بی اسمبلی سروس واحد عملی مینوفیکچرنگ روٹ بن جاتی ہے۔ تمام اجزاء کو ایک ٹکنالوجی میں زبردستی کرنے کی کوشش یا تو اعتبار کی قربانی دیتی ہے (بجلی کے آلات کے لیے ایس ایم ٹی کا استعمال کرتے ہوئے) یا جگہ ضائع کرتی ہے (ٹھیک پچ آئی سی کے لیے THT کا استعمال کرتے ہوئے)۔

اگر آپ کے پروجیکٹ کو مخلوط اسمبلی کی ضرورت ہے تو کیسے جانیں؟

مواد کے اپنے بل کا جائزہ لیں۔ اگر اس میں مندرجہ ذیل دونوں گروپ شامل ہیں تو مخلوط اسمبلی کی ضرورت ہے۔

ایس ایم ٹی گروپ: بی جی اے، کیو ایف پی، کیو ایف این، ایل جی اے، چپ ریزسٹرس/کیپسیٹرز (0402، 0603)، یا کوئی بھی جزو جس میں کوئی لیڈ بورڈ سے نہیں گزرتی ہے۔

THT گروپ: DIP ICs، پن ہیڈرز، ٹرمینل بلاکس، بڑے الیکٹرولائٹک کیپسیٹرز، تھرو ہول ٹیبز کے ساتھ پاور MOSFETs، ٹرانسفارمرز، یا بورڈ کے ذریعے مکینیکل فکسشن کی ضرورت والا کوئی بھی جزو۔

دونوں گروپوں والے بورڈز کو اکیلے SMT کا استعمال کرتے ہوئے مؤثر طریقے سے جمع نہیں کیا جا سکتا (THT اجزاء کو پک اینڈ پلیس کے ذریعے نہیں رکھا جا سکتا) اور نہ ہی THT اکیلے (فائن پچ ایس ایم ٹی اجزاء کو بغیر پل کے لہر کے ذریعے سولڈر نہیں کیا جا سکتا)۔ Hybrid SMT THT ٹیکنالوجی PCB اسمبلی سروس اس عین منظر نامے کے لیے ڈیزائن کردہ حل ہے۔

ہمارا مخلوط اسمبلی ورک فلو

ہم THT سولڈرنگ کے دوران SMT جوڑوں کی حفاظت کے لیے ایک مقررہ ترتیب کی پیروی کرتے ہیں۔

مرحلہ 1:سولڈر پیسٹ پرنٹنگ اور ایس ایم ٹی پلیسمنٹ۔ سٹینسل پرنٹنگ پیسٹ صرف ایس ایم ٹی پیڈ پر لاگو ہوتی ہے۔ مخلوط بورڈز کے لیے، ہم مختلف زونوں میں پیسٹ کی موٹائی کو ایڈجسٹ کرنے کے لیے سٹیپ سٹینسلز کا استعمال کرتے ہیں۔ تیز رفتار پلیسمنٹ مشینیں پہلے ایس ایم ٹی پرزوں کو ماؤنٹ کرتی ہیں۔

مرحلہ 2:ریفلو سولڈرنگ۔ بورڈ ایس ایم ٹی جوڑوں کو مکمل کرنے کے لیے ریفلو اوون سے گزرتا ہے۔ یہ مرحلہ THT داخل کرنے سے پہلے ہونا ضروری ہے، کیونکہ ریفلو درجہ حرارت زیادہ تر THT اجزاء (خاص طور پر پلاسٹک کے جسم والے کنیکٹر) کو نقصان پہنچائے گا۔

مرحلہ 3:THT اندراج۔ آپریٹرز یا خودکار اندراج مشینیں THT لیڈز کو چڑھایا ہوا سوراخوں سے لگاتی ہیں۔ اجزاء بورڈ کے ساتھ فلش بیٹھے ہیں؛ لیڈز سیدھے رکھے جاتے ہیں۔ قریبی ایس ایم ٹی سولڈر جوڑوں کو ٹوٹنے یا پی سی بی کو وارپ کرنے سے بچنے کے لیے اندراج کی قوت کو کنٹرول کیا جاتا ہے۔

مرحلہ 4:لہر یا منتخب سولڈرنگ. بہت سے THT اجزاء والے بورڈز کے لیے، لہر سولڈرنگ تمام جوڑوں کو ایک ہی پاس میں مکمل کرتی ہے۔ THT پیڈ کے قریب SMT اجزاء کے ساتھ گھنے مخلوط ترتیب کے لیے، ہم سلیکٹیو سولڈرنگ کا اطلاق کرتے ہیں۔ آس پاس کے ایس ایم ٹی جوڑوں پر تھرمل اثر کو کم کرنے کے لیے صرف THT پیڈ ہی ٹانکا لگاتے ہیں، جس میں لہر کی چھوٹی اونچائی (2-5 ملی میٹر بمقابلہ 8-12 ملی میٹر روایتی) ہوتی ہے۔

مرحلہ 5:تراشنا، صفائی اور معائنہ۔ اضافی لیڈز کو تراش لیا جاتا ہے، فلوکس کی باقیات کو صاف کیا جاتا ہے، اس کے بعد AOI بصری معائنہ، پوشیدہ جوڑوں کے لیے ایکسرے (BGAs، LGAs)، اور فنکشنل ٹیسٹنگ۔

ڈیزائن کے قواعد جو پیداوار کا تعین کرتے ہیں۔

تین DFM قواعد براہ راست مخلوط اسمبلی کی کامیابی کو متاثر کرتے ہیں۔

زون علیحدگی: کم از کم 3 ملی میٹر کلیئرنس رکھیں۔ THT اجزاء (کنیکٹر، بڑے کیپسیٹرز) کو بورڈ کے کناروں یا کونوں کے قریب رکھیں؛ فائن پچ ایس ایم ٹی ڈیوائسز (BGAs) کو THT زون سے دور رکھیں۔ کم از کم 3 ملی میٹر کا فرق ویو سولڈرنگ کے دوران اندراج اور سولڈر سپلیش کے دوران مکینیکل مداخلت کو روکتا ہے۔

سوراخ کا قطر: 0.1-0.2 ملی میٹر لیڈ کلیئرنس کی اجازت دیں۔ THT پیڈ کے سوراخ اجزاء کے لیڈ قطر سے 0.1-0.2mm بڑے ہونے چاہئیں۔ بہت تنگ اور داخل کرنا مشکل یا ناممکن ہو جاتا ہے۔ بہت ڈھیلا اور جزو بدل جاتا ہے، جس کی وجہ سے ٹانکا لگانا ناقص ہوتا ہے یا ناکافی کنڈلی رنگ کا رابطہ ہوتا ہے۔

تانبے کے بڑے طیاروں پر تھرمل ریلیف: زمینی یا پاور طیاروں سے جڑے THT پیڈز کو تھرمل ریلیف سپوکس کا استعمال کرنا چاہیے۔ ان کے بغیر، تانبے کا طیارہ گرمی کو بہت تیزی سے دور کرتا ہے، جس سے ٹھنڈے ٹانکے لگتے ہیں۔ مزید برآں، ویو سولڈرنگ زونز کے قریب ایس ایم ٹی پیڈز کو سولڈر برجنگ کو روکنے کے لیے ہائی ٹمپریچر ٹیپ سے ڈھانپنا چاہیے۔

درخواستیں

ہائبرڈ ایس ایم ٹی ٹی ایچ ٹی ٹیکنالوجی پی سی بی اسمبلی سروس عالمی انتخاب نہیں ہے۔ یہ ان شعبوں میں لازمی ہے۔

آٹوموٹو الیکٹرانکس:ECUs، BMS، ADAS ماڈیولز ہائی ڈینسٹی پروسیسرز (SMT) کو ہائی کرنٹ کنیکٹرز اور ریلے (THT) کے ساتھ جوڑتے ہیں جو کمپن اور تھرمل سائیکلنگ کو برداشت کرتے ہیں۔

صنعتی کنٹرول اور بجلی کی فراہمی:PLCs، سروو ڈرائیوز، اور صنعتی پاور ماڈیول SMT کو کنٹرول لاجک کے لیے اور THT پاور MOSFETs، ٹرانسفارمرز، اور بڑے کیپسیٹرز کے لیے استعمال کرتے ہیں جن کے لیے موثر ہیٹ ڈوبنے کی ضرورت ہوتی ہے۔

طبی آلات:مریض کے مانیٹر اور تشخیصی آلات سینسر کے فرنٹ اینڈز کے لیے SMT اور پاور کنیکٹرز اور بار بار میٹ ہونے والے انٹرفیس کے لیے THT پر انحصار کرتے ہیں جہاں مکینیکل استحکام بہت ضروری ہے۔

ایرو اسپیس اور دفاع:اعلی قابل اعتماد نظام جھٹکا اور کمپن کے تابع تمام کنکشنز کے لیے THT کی وضاحت کرتے ہیں، جبکہ SMT پروسیسنگ کور کو ہینڈل کرتا ہے۔ ایک ہی بورڈ پر دونوں ضروریات کو پورا کرنے کا واحد طریقہ مخلوط اسمبلی ہے۔

مخلوط اسمبلی کے لیے فین وے کا انتخاب کیوں کریں؟

1. 12 سال کا مخلوط ٹیکنالوجی کا تجربہ۔ ہم نے اپنے قیام کے بعد سے SMT-THT مخلوط اسمبلی میں مہارت حاصل کی ہے۔ ہماری ٹیم بخوبی سمجھتی ہے کہ کون سے لے آؤٹ ویو سولڈرنگ پلوں کا سبب بنتے ہیں، کون سے اندراج ایس ایم ٹی جوڑوں کو کریک کرتے ہیں، اور کون سے تھرمل پروفائلز دونوں ٹیکنالوجیز کی حفاظت کرتے ہیں۔ یہ علم صرف سالوں کے پروڈکشن ڈیٹا سے آتا ہے، نصابی کتب سے نہیں۔

2. IPC-A-610 کلاس 2 اور ISO 9001:2015 تصدیق شدہ۔ ہر بورڈ AOI، ایکس رے، اور فنکشنل ٹیسٹنگ سے گزرتا ہے۔ میڈیکل اور آٹوموٹیو کلائنٹس کے لیے، ہم ISO 13485 اور IATF 16949 کے مطابق مکمل ٹریس ایبلٹی فراہم کرتے ہیں۔

3. ڈی ایف ایم سے ڈیلیوری تک ون اسٹاپ سروس۔ ہم آپ کے Gerber اور BOM کا جائزہ لیتے ہیں، اجزاء کی خریداری کرتے ہیں، SMT اور THT اسمبلی انجام دیتے ہیں، اور حتمی جانچ کرتے ہیں۔ آپ کو ایک مکمل طور پر جمع، ٹیسٹ شدہ بورڈ ملتا ہے، جس میں متعدد دکانداروں کو مربوط کرنے کی ضرورت نہیں ہوتی ہے۔

4. پروٹو ٹائپ سے ہائی والیوم تک لچکدار حجم۔ معیاری مخلوط اسمبلیوں کے لیے کوئی این آر ای نہیں۔ پیچیدہ بورڈز کے لیے، ہم پروڈکشن شروع ہونے سے پہلے انجینئرنگ کا جائزہ اور عمل کی اصلاح فراہم کرتے ہیں۔

اکثر پوچھے گئے سوالات

سوال: مخلوط اسمبلی کے لئے عام لیڈ ٹائم کیا ہے؟
A: پروٹوٹائپ میں 5-7 کام کے دن لگتے ہیں۔ چھوٹے حجم (1000 پی سیز سے کم) میں 7-10 دن لگتے ہیں۔ بڑے حجم کی جانچ کیس کے حساب سے کی جاتی ہے، عام طور پر 10-15 کام کے دنوں میں۔

سوال: ویو سولڈرنگ کے بجائے سلیکٹیو سولڈرنگ کب استعمال کی جانی چاہیے؟
A: جب فائن پچ ایس ایم ٹی اجزاء (BGAs، QFNs) THT پیڈز کے 5mm کے اندر ہوں، یا جب THT اجزاء گرمی سے حساس ہوں (جیسے، پلاسٹک ہاؤسنگ کے ساتھ کنیکٹر)۔ سلیکٹیو سولڈرنگ صرف THT جوڑوں پر گرمی کا اطلاق کرتی ہے، قریبی SMT آلات کی حفاظت کرتی ہے۔

سوال: کیا مخلوط اسمبلی کو خصوصی پی سی بی مواد کی ضرورت ہوتی ہے؟
A: معیاری FR-4 زیادہ تر معاملات کے لیے کافی ہے۔ تاہم، اگر بورڈ ہائی پاور THT اجزاء (ٹرانسفارمرز، پاور MOSFETs) رکھتا ہے، تو ہم لہر سولڈرنگ تھرمل جھٹکا کو برداشت کرنے کے لیے ہائی-Tg میٹریل (Tg ≥ 150°C) کی سفارش کرتے ہیں۔

سوال: کیا ایس ایم ٹی اور ٹی ایچ ٹی اجزاء کو ایک ہی بورڈ سائیڈ پر رکھا جا سکتا ہے؟
A: ہاں۔ دونوں کو اوپر کی طرف رکھنا عام بات ہے، نیچے کی طرف کو ویو سولڈرنگ کے لیے صاف کرنا۔ ایس ایم ٹی پیڈز اور ٹی ایچ ٹی سوراخوں کے درمیان کم از کم 2-3 ملی میٹر کلیئرنس برقرار رکھیں۔

سوال: کیا فین وے لیڈ فری سولڈرنگ کی حمایت کرتا ہے؟
A: ہاں۔ ہمارے ری فلو اور ویو سولڈرنگ سسٹم SAC305 اور دیگر لیڈ فری الائے کے ساتھ مکمل طور پر ہم آہنگ ہیں، جس کے مطابق درجہ حرارت پروفائلز سیٹ کیے گئے ہیں۔

اپنے پروجیکٹ کے لیے مخلوط اسمبلی کی تشخیص کی ضرورت ہے؟ اپنی Gerber فائلیں اور BOM ہماری انجینئرنگ ٹیم کو بھیجیں۔ ہم 24 گھنٹوں کے اندر ڈی ایف ایم رپورٹ اور کوٹیشن فراہم کریں گے۔
