پی سی بی ٹیسٹنگالیکٹرانکس مینوفیکچرنگ کا ایک اہم مرحلہ ہے جو معیار ، فعالیت اور کی وشوسنییتا کو یقینی بناتا ہےطباعت شدہ سرکٹ بورڈ(پی سی بی) جانچ سے فوری طور پر مسائل تلاش ہوسکتے ہیں اور ڈیزائنر کو مسائل کو جلد حل کرنے میں مدد مل سکتی ہے۔ پی سی بی ٹیسٹنگ میں ننگے بورڈ ٹیسٹنگ اور بورڈ ٹیسٹنگ کو جمع کیا گیا ہے۔
ننگے پی سی بی ٹیسٹنگ
کا مقصدپی سی بی ٹیسٹنگبجلی کے رابطے ، تنہائی اور مینوفیکچرنگ نقائص کی تصدیق کرنے کے لئے۔
پی سی بی ٹیسٹنگ کے طریقہ کار میں شامل ہیں:
تسلسل ٹیسٹ (مختصر جانچ):غیر اعلانیہ شارٹس (جیسے ، تانبے کے نشانات چھونے والے) کے لئے چیک۔
تنہائی ٹیسٹ (کھلی جانچ):نشانات میں کوئی کھلی سرکٹس (وقفے) کو یقینی بناتا ہے۔
خودکار آپٹیکل معائنہ (AOI):خروںچ ، غلط فہمیوں ، یا اینچنگ نقائص کا پتہ لگانے کے لئے کیمرے استعمال کرتا ہے۔
مائبادا کی جانچ:ہائی اسپیڈ ڈیزائنوں (جیسے ، آر ایف ، ڈی ڈی آر) کے لئے تنقید کرنے کے لئے ٹریس مائبادا میچوں کی وضاحتوں کو یقینی بنانے کے لئے۔
جمع بورڈ ٹیسٹنگ
1.ان سرکٹ ٹیسٹ (آئی سی ٹی):آئی سی ٹی اجزاء ، شارٹس ، کھلنے اور اقدار کی توثیق کرنے کے لئے ایک خودکار آن لائن جانچ ہے۔ یہ جانچ خاص طور پر غلطی کے مقامات کو تلاش کرسکتی ہے ، جس سے کارکنوں کو آسانی سے پی سی بی اے کو مسئلے سے نمٹنے کی اجازت ملتی ہے۔
2.فلائنگ تحقیقات کی جانچ:یہ ایک سرمایہ کاری مؤثر طریقہ ہے ، بغیر کسی کسٹم فکسچر کے سرکٹ پر چلتی تحقیقات ٹیسٹ۔ یہ سافٹ ویئر میں ترمیم کے ذریعہ جانچ کی مختلف ضروریات کے لئے موزوں ہے۔

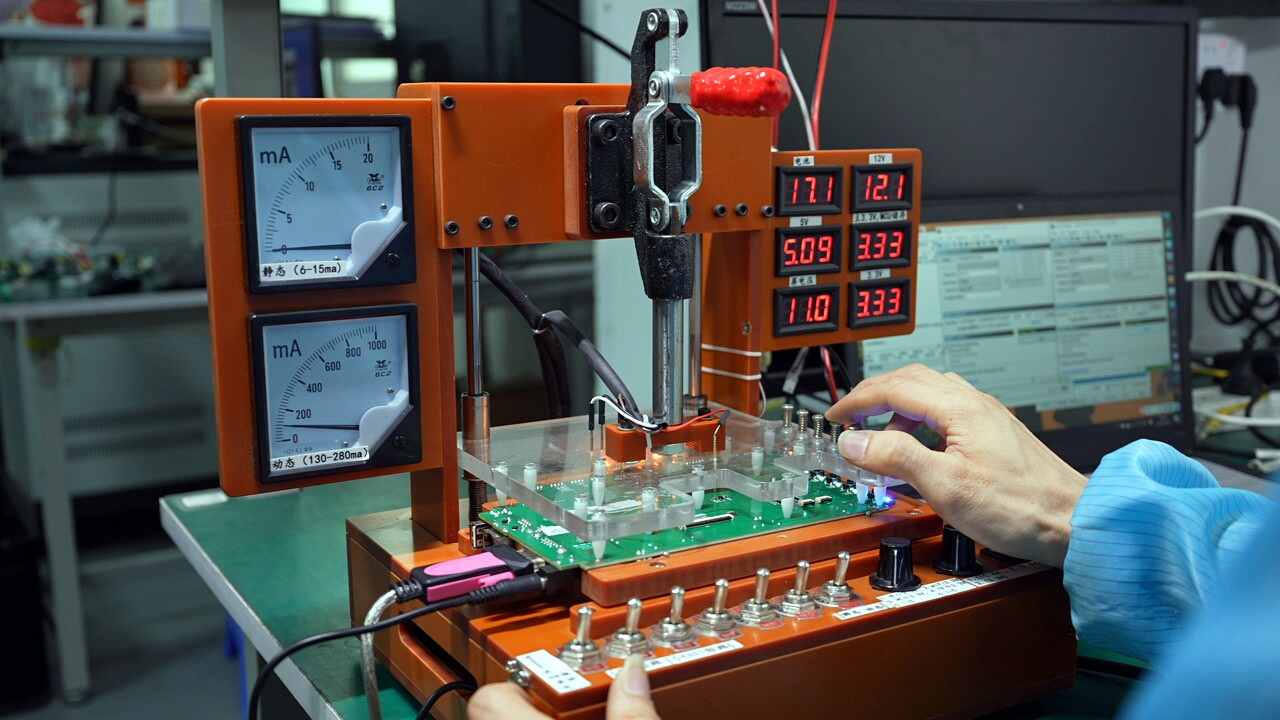

3.فنکشنل ٹیسٹنگ:پی سی بی کے فنکشن کی توثیق کرنے کے لئے اس کے لئے خصوصی آلات اور اپنی مرضی کے مطابق جانچ کے طریقہ کار کی ضرورت ہے۔
4.خودکار آپٹیکل معائنہ (AOI):AOI معائنہ سولڈر جوڑوں اور اجزاء کے نقائص جیسے پلوں ، غلط فہمی اور گمشدہ حصوں کو اسکین کرنے کے لئے کیمرے استعمال کرتا ہے۔
5.ایکس رے ٹیسٹنگ:پوشیدہ جوڑ (بی جی اے ، کیو ایف این) ، ویوڈز ، یا سولڈر نقائص کی جانچ پڑتال کے لئے ایکس رے استعمال کرتا ہے۔
اس سے کوئی فرق نہیں پڑتا ہے کہ آپ کس قسم کے الیکٹرانکس ٹیسٹنگ کا استعمال کرتے ہیں ، اس سے طباعت شدہ سرکٹ بورڈ (پی سی بی) میں فائدہ ہوتا ہے۔ ڈیزائن مرحلے کے دوران جانچنے سے ڈیزائنرز کو بڑے پیمانے پر پیداوار میں خرابیوں سے بچنے میں مدد ملتی ہے ، اخراجات کم ہوجاتے ہیں ، ترقیاتی چکروں کو مختصر اور پیداوار میں تیزی آتی ہے۔ جامع جانچ اس بات کو یقینی بناتی ہے کہ پی سی بی مصنوعات کی وشوسنییتا کو بہتر بناتے ہوئے تمام برقی ، مکینیکل اور ساختی ڈیزائن کی ضروریات کو پورا کریں۔
پی سی بی ٹیسٹنگمصنوعات کے معیار کے لئے اہم ہے۔ فین وے پر ، ہم ٹیسٹنگ حل کی ایک وسیع رینج پیش کرتے ہیں ، بشمول اجزاء معائنہ ، کسٹم ٹیسٹ۔ آج ہم سے رابطہ کریں مزید تفصیلات حاصل کریں۔
-
