جدید الیکٹرانک مصنوعات میں ، طباعت شدہ سرکٹ بورڈ (پی سی بی) ایک ناگزیر کور جزو ہیں۔ یہ نہ صرف مختلف الیکٹرانک اجزاء کا ایک کیریئر ہے ، بلکہ پوری مشین کے برقی کنکشن کے معیار اور آپریٹنگ استحکام کا بھی تعین کرتا ہے۔ الیکٹرانک ٹکنالوجی کی تیز رفتار ترقی کے ساتھ ، مختلف قسم کیپی سی بیمختلف پیچیدہ ایپلی کیشنز کی ضروریات کو پورا کرنے کے لئے بھی سامنے آیا ہے۔ یہ مضمون آپ کو طباعت شدہ سرکٹ بورڈ کی عام اقسام اور ان کے قابل اطلاق منظرناموں کا تفصیلی تعارف فراہم کرے گا۔
سنگل رخا بورڈ سب سے بنیادی پی سی بی ڈھانچہ ہیں۔ کوندکٹو نمونے صرف سبسٹریٹ کے ایک طرف تقسیم کیے جاتے ہیں ، اور دوسری طرف الیکٹرانک اجزاء کو انسٹال کرنے کے لئے استعمال کیا جاتا ہے۔ اس قسم کے سرکٹ بورڈ میں ایک سادہ مینوفیکچرنگ کا عمل اور کم لاگت ہوتی ہے ، اور کم لاگت اور کم پیچیدہ مصنوعات جیسے الیکٹرانک کھلونے ، گھریلو ایپلائینسز ، ایل ای ڈی لائٹنگ ، اور ریڈیو میں وسیع پیمانے پر استعمال ہوتا ہے۔
خصوصیات:
کم لاگت
سادہ ڈھانچہ
بڑے پیمانے پر پیداوار میں آسان ہے
سنگل رخا بورڈ کے برعکس ، ڈبل رخاپی سی بیسبسٹریٹ کے دونوں اطراف کو کنڈکٹو پیٹرن رکھیں ، اور دونوں اطراف میں بجلی کے رابطے VIAS کے ذریعے حاصل کیے جاتے ہیں۔ اس ڈھانچے سے وائرنگ کثافت اور سرکٹ کی پیچیدگی میں بہت اضافہ ہوتا ہے ، اور زیادہ افعال اور زیادہ کمپیکٹ ڈھانچے والے الیکٹرانک آلات کے لئے موزوں ہے۔
عام ایپلی کیشنز: صنعتی کنٹرول پینل ، آلات ، بجلی کی فراہمی کا سامان ، سمارٹ ہوم ایپلائینسز وغیرہ۔

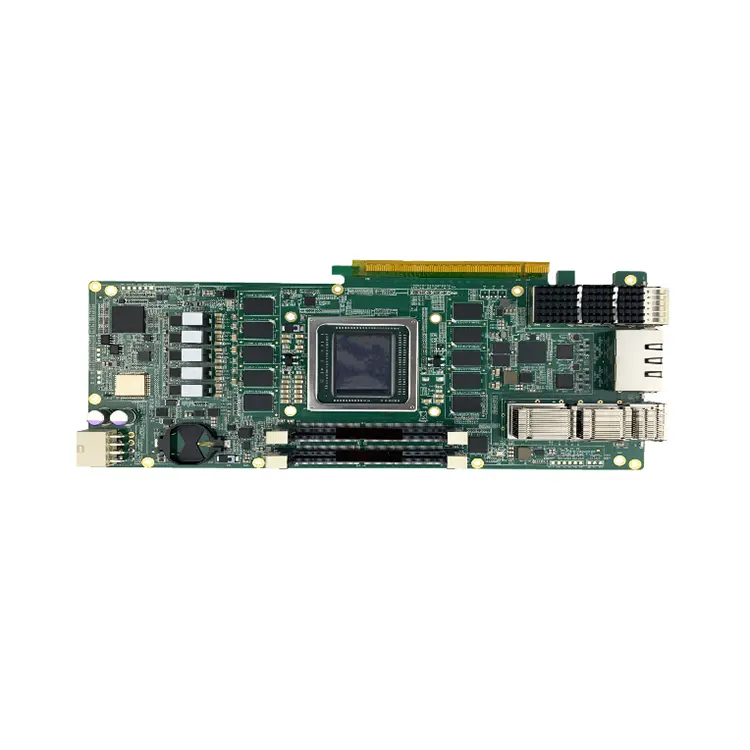

ملٹی لیئر پی سی بی میں کنڈکٹو پرتوں (عام طور پر 4 ، 6 ، 8 ، یا اس سے بھی درجنوں پرتوں) کی تین سے زیادہ پرتیں ہوتی ہیں ، جو درمیانی حصے میں موصل مواد کے ذریعہ الگ ہوجاتی ہیں اور اندھے یا دفن سوراخوں سے منسلک ہوتی ہیں۔ اس قسم کا سرکٹ بورڈ اعلی وائرنگ کثافت اور مضبوط برقی مقناطیسی مطابقت کو حاصل کرسکتا ہے ، جو اعلی کے آخر میں الیکٹرانک آلات کے لئے موزوں ہے۔
میں بڑے پیمانے پر استعمال کیا جاتا ہے:
مواصلات کا سامان
طبی سامان
اعلی کارکردگی والے کمپیوٹر مدر بورڈز
ایرو اسپیس اور فوجی الیکٹرانک مصنوعات
فوائد:
اعلی جگہ کا استعمال
اچھی برقی کارکردگی
اینٹی مداخلت کی مضبوط صلاحیت
لچکدار سرکٹ بورڈ لچکدار پلاسٹک سبسٹریٹس (جیسے پولیمائڈ یا پالئیےسٹر فلم) سے بنے ہیں ، اچھی لچکدار ہیں ، اور جھکے ہوئے ، جوڑ یا مڑے ہوئے ہوسکتے ہیں۔ ایف پی سی بڑے پیمانے پر پتلی اور ہلکے الیکٹرانک مصنوعات جیسے اسمارٹ فونز ، لیپ ٹاپ ، کیمرے ، پہننے کے قابل آلات وغیرہ میں استعمال ہوتا ہے۔
اہم خصوصیات:
موڑنے والا اور فولڈیبل
ہلکا پھلکا اور چھوٹا سائز
لچکدار تنصیب
سخت-لچکدار بورڈ سخت پی سی بی اور لچکدار پی سی بی کے فوائد کو یکجا کرتا ہے ، اور ایک ہی سرکٹ بورڈ میں دونوں سخت اور لچکدار علاقے ہیں۔ یہ ڈھانچہ خاص طور پر محدود جگہ اور ایک سے زیادہ فولڈنگ والے الیکٹرانک آلات کے لئے موزوں ہے ، جیسے میڈیکل مانیٹرنگ کا سامان ، کیمرا ماڈیولز ، اور فوجی مواصلات کے نظام۔
فوائد:
کنیکٹر اور وائرنگ کے استعمال کو بچا سکتا ہے
سگنل ٹرانسمیشن استحکام کو بہتر بنائیں
کمپیکٹ ڈھانچہ اور اعلی وشوسنییتا
اعلی تعدد پی سی بی خصوصی اعلی تعدد مواد کا استعمال کرتا ہے ، جیسے پی ٹی ایف ای (پولی ٹیٹرافلوورویتھیلین) ، وغیرہ ، جو اعلی تعدد سگنلز کی مستحکم ٹرانسمیشن کی حمایت کرسکتا ہے۔ اس قسم کا پی سی بی بنیادی طور پر ریڈار سسٹم ، ریڈیو فریکوینسی مواصلات کے سازوسامان ، 5 جی اینٹینا ، آٹوموٹو ریڈارس ، اور دیگر مواقع میں انتہائی اعلی سگنل سالمیت کی ضروریات کے ساتھ استعمال ہوتا ہے۔
خصوصیات:
کم ڈائی الیکٹرک مستقل
مستحکم اعلی تعدد کارکردگی
تیز رفتار مواصلاتی ایپلی کیشنز کے لئے موزوں ہے
دھات پر مبنی پی سی بی (جیسے ایلومینیم سبسٹریٹ ، تانبے سبسٹریٹ) دھات کے مواد کو تھرمل کنڈکٹو پرت کے طور پر استعمال کرتا ہے ، گرمی کی کھپت کی اچھی کارکردگی ہے ، اور اکثر بجلی کی ایل ای ڈی ، آٹوموٹو الیکٹرانکس ، پاور ماڈیولز اور دیگر مصنوعات میں گرمی کی کھپت پر سخت ضروریات کے ساتھ استعمال ہوتا ہے۔
فوائد:
مضبوط تھرمل چالکتا
اعلی مکینیکل طاقت
الیکٹرانک اجزاء کی زندگی کو بڑھاؤ
الیکٹرانک مصنوعات کے "مرکزی اعصابی نظام" کی حیثیت سے ، طباعت شدہ سرکٹ بورڈ کی قسم براہ راست کارکردگی ، حجم ، لاگت اور یہاں تک کہ مصنوعات کی استحکام کو متاثر کرتی ہے۔ مختلف پی سی بی کی ساختی خصوصیات اور اطلاق کے منظرناموں کو سمجھنے سے کمپنیوں کو زیادہ درست طریقے سے انتخاب کرنے اور مصنوعات کی مسابقت کو بہتر بنانے میں مدد ملے گی۔
