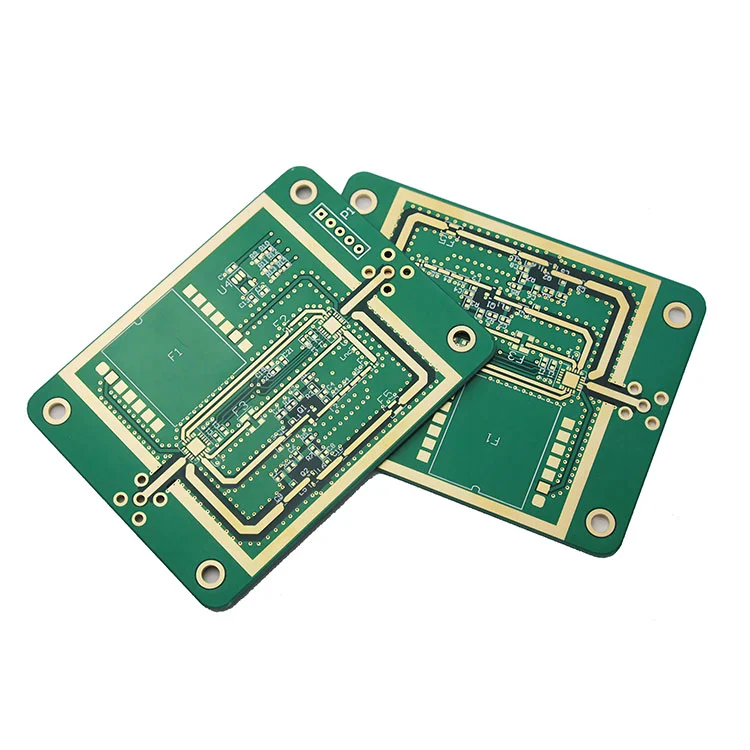

اعلی تعدد پی سی بیٹیکنالوجی جدید RF، مائکروویو، اور GHz رینج میں کام کرنے والے تیز رفتار ڈیجیٹل سسٹمز کے لیے ضروری ہے۔ جیسے جیسے تعدد میں اضافہ ہوتا ہے، سگنل کا نقصان، مائبادا کی مماثلت، اور برقی مقناطیسی مداخلت ڈیزائن کے اہم چیلنج بن جاتے ہیں۔ یہ جامع گائیڈ بتاتا ہے کہ کس طرح ہائی فریکوئنسی پی سی بی سگنل کی سالمیت کو بہتر بناتا ہے، مواد، ڈیزائن کی حکمت عملیوں، مینوفیکچرنگ کے عمل، لاگت کے عوامل، اور عام انجینئرنگ درد پوائنٹس کے عملی حل کی تلاش کرتا ہے۔ چاہے آپ 5G ماڈیولز، آٹوموٹیو ریڈار، سیٹلائٹ سسٹمز، یا تیز رفتار مواصلاتی آلات تیار کر رہے ہوں، یہ مضمون آپ کو مستحکم اور قابل اعتماد کارکردگی حاصل کرنے میں مدد کے لیے واضح تکنیکی بصیرت فراہم کرتا ہے۔
ایک ہائی فریکوئنسی پی سی بی کو عام طور پر 500 میگا ہرٹز سے اوپر اور اکثر ملٹی گیگا ہرٹز رینجز میں پھیلنے والی فریکوئنسیوں پر قابل اعتماد طریقے سے کام کرنے کے لیے انجنیئر کیا گیا ہے۔ ان سطحوں پر، ڈائی الیکٹرک خصوصیات، تانبے کی کھردری، اور ٹریس جیومیٹری میں بھی چھوٹی تبدیلیاں سرکٹ کے رویے کو نمایاں طور پر متاثر کر سکتی ہیں۔
روایتی بورڈز کے برعکس، ہائی فریکوئنسی پی سی بی ڈیزائن میں کم نقصان والے مواد، مضبوطی سے کنٹرول شدہ رکاوٹ، اور درست مینوفیکچرنگ رواداری کی ضرورت ہوتی ہے تاکہ متوقع سگنل کی ترسیل کو یقینی بنایا جا سکے۔
جیسا کہ تعدد بڑھتا ہے:
اعلی تعدد پی سی بی ٹکنالوجی ان چیلنجوں کو بہتر ڈیزائن کے طریقوں کے ساتھ جدید مواد کو ملا کر حل کرتی ہے۔
| مواد | ڈائی الیکٹرک کانسٹینٹ (Dk) | نقصان ٹینجنٹ (Df) | درخواست |
|---|---|---|---|
| ترمیم شدہ FR-4 | 4.2–4.5 | 0.015–0.02 | لوئر GHz ڈیزائن |
| راجرز لیمینیٹ | 2.2–3.5 | 0.0009–0.003 | آر ایف اور مائکروویو |
| PTFE پر مبنی | 2.0–2.5 | انتہائی کم | سیٹلائٹ اور ریڈار |
| ہائیڈرو کاربن سیرامک | 3.0–3.5 | کم | آٹوموٹو 77GHz ریڈار |
شینزین فین وے ٹیکنالوجی کمپنی، لمیٹڈ جیسے مینوفیکچررز پیداوار سے پہلے ڈائی الیکٹرک استحکام اور مستقل مزاجی کی توثیق کرتے ہیں۔
موثر اسٹیک اپ ڈیزائن شیلڈنگ اور سگنل کی سالمیت کو بہتر بناتا ہے۔
| تہہ | فنکشن |
|---|---|
| اوپر | آر ایف سگنل روٹنگ |
| اندرونی 1 | زمینی طیارہ |
| اندرونی 2 | پاور طیارہ |
| نیچے | شیلڈنگ / سیکنڈری سگنلز |
مناسب زمینی حوالہ EMI کو کم کرتا ہے اور رکاوٹ کی مستقل مزاجی کو بہتر بناتا ہے۔
اعلی تعدد پی سی بی مینوفیکچرنگ کی ضرورت ہے:
Shenzhen Fanway Technology Co., Ltd تمام بیچوں میں مستحکم برقی کارکردگی کو یقینی بنانے کے لیے سخت پراسیس کنٹرول کا نفاذ کرتی ہے۔
لاگت کے ڈرائیوروں میں مواد کا انتخاب، پرت کی گنتی، رکاوٹ برداشت، اور جانچ کی پیچیدگی شامل ہے۔ معیاری کور کے ساتھ RF مواد کو ملانے والے ہائبرڈ اسٹیک اپ ڈیزائن لاگت اور کارکردگی کو متوازن کر سکتے ہیں۔
تشخیص کریں:
Shenzhen Fanway Technology Co., Ltd جامع ہائی فریکونسی پی سی بی مینوفیکچرنگ سلوشنز فراہم کرتا ہے، بشمول ملٹی میٹریل ہائبرڈ بورڈز، پریزیشن امپیڈینس کنٹرول، تیز رفتار پروٹو ٹائپنگ، اور سخت جانچ کے طریقہ کار۔ ان کی انجینئرنگ ٹیم GHz ایپلی کیشنز میں مسلسل کارکردگی کو یقینی بناتے ہوئے، ڈیزائن کے جائزے سے لے کر بڑے پیمانے پر پیداوار تک صارفین کی مدد کرتی ہے۔
Q1: مجھے کس فریکوئنسی پر اعلی تعدد پی سی بی مواد پر غور کرنا چاہئے؟
عام طور پر 500 میگاہرٹز سے اوپر، خاص طور پر جب ملٹی گیگا ہرٹز رینج میں کام کر رہے ہوں۔
Q2: کیا معیاری FR-4 RF ایپلی کیشنز کو سنبھال سکتا ہے؟
صرف محدود کم تعدد ڈیزائن؛ بہتر استحکام کے لیے مخصوص RF مواد کو ترجیح دی جاتی ہے۔
Q3: سب سے اہم پیرامیٹر کیا ہے؟
نقصان ٹینجنٹ (Df) نمایاں طور پر سگنل کی کشندگی کو متاثر کرتا ہے۔
Q4: میں سگنل کی عکاسی کو کیسے کم کروں؟
درست رکاوٹ کنٹرول اور مناسب اسٹیک اپ ڈیزائن کو یقینی بنائیں۔
Q5: میں اپنا پروجیکٹ کیسے شروع کر سکتا ہوں؟
من گھڑت سے پہلے ڈیزائن فائلوں کا جائزہ لینے کے لیے کسی تجربہ کار صنعت کار سے مشورہ کریں۔
ہائی فریکوئنسی پی سی بی سگنل کی سالمیت کو برقرار رکھنے، نقصان کو کم کرنے اور جدید گیگا ہرٹز سسٹمز میں مستحکم کارکردگی کو یقینی بنانے میں فیصلہ کن کردار ادا کرتا ہے۔ مادی انتخاب سے لے کر صحت سے متعلق مینوفیکچرنگ تک، ہر تفصیل اہمیت رکھتی ہے۔
اگر آپ قابل اعتماد، اعلیٰ کارکردگی والے ہائی فریکوئنسی پی سی بی مینوفیکچرنگ سپورٹ کے خواہاں ہیں،Shenzhen Fanway Technology Co., Ltdماہرین کی رہنمائی اور پیداوار کی فضیلت فراہم کرنے کے لیے تیار ہے۔
کیا آپ کے پاس کوئی نیا RF یا تیز رفتار پروجیکٹ ہے؟رابطہ کریں۔آپ کی تکنیکی ضروریات پر تبادلہ خیال کرنے اور اپنی اعلی تعدد پی سی بی کی ضروریات کے لیے موزوں حل حاصل کرنے کے لیے آج ہی ہم سے رابطہ کریں۔
