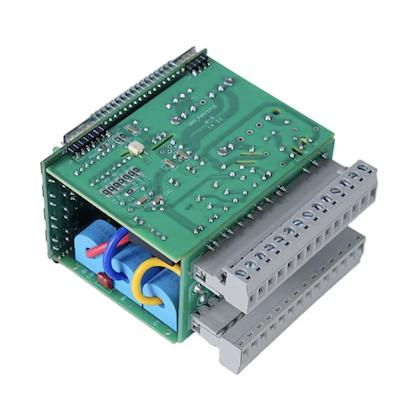

BGA پیکج کے ساتھ ہائی ڈینسٹی پی سی بی سرکٹ بورڈ اسمبلی

فان وے کی BGA پیکیج سروس کے ساتھ ہائی ڈینسٹی پی سی بی سرکٹ بورڈ اسمبلی AI پروسیسرز، ٹیلی کمیونیکیشن آلات، طبی آلات اور صنعتی کنٹرولز کے لیے موزوں ہے۔ BGA پیکجوں کو پروسیسنگ کے لیے سلیکون ڈائی کے ساتھ بنایا گیا ہے، ڈائی کو سبسٹریٹ سے جوڑنے والی ایک انٹرکنیکٹ پرت، اور نیچے کی طرف ایک سولڈر بال سرنی جو PCB سے منسلک ہوتی ہے۔ یہ ڈیزائن اعلیٰ کنکشن کی کثافت، بہتر برقی کارکردگی کے لیے مختصر سگنل راستے، بورڈ میں موثر حرارت کی منتقلی، اور سولڈرنگ کے دوران خود سیدھ میں آنے والی خصوصیت فراہم کرتا ہے جو کہ معمولی پلیسمنٹ آفسیٹس کو درست کرتا ہے۔ ہماری سروس اسمبلی اور حتمی معائنہ کے ذریعے PCB لے آؤٹ سپورٹ سے مکمل ورک فلو کا انتظام کرتی ہے۔

BGA کیسے کام کرتا ہے؟

BGA پیکجز پی سی بی سے جزو کے نیچے کی طرف سولڈر بال سرنی کے ذریعے جڑتے ہیں۔ ری فلو کے عمل کے دوران، تمام سولڈر گیندوں کو بیک وقت پگھلنے کے مقام تک گرم کیا جاتا ہے۔ پگھلے ہوئے سولڈر کی سطح کا تناؤ جزو کو پی سی بی پیڈز کے ساتھ قطعی سیدھ میں لے جاتا ہے، جو بیک وقت الیکٹریکل، مکینیکل اور تھرمل کنکشن بناتا ہے۔ یہ سیلف الائنمنٹ اثر معمولی جگہ کی غلطیوں کی تلافی کرتا ہے اور یہی وجہ ہے کہ BGA اسمبلیاں چھوٹے پچ سائز کے باوجود زیادہ پیداوار حاصل کر سکتی ہیں۔

BGA پیکیجنگ کے فوائد کیا ہیں؟

مندرجہ ذیل فوائد کی وجہ سے بی جی اے پیکیجنگ ہائی اینڈ چپس کے لیے مرکزی دھارے کا انتخاب ہے۔

اعلی کثافت

یہ ایک کمپیکٹ فوٹ پرنٹ میں سینکڑوں یا ہزاروں کنکشنز کو سپورٹ کرتا ہے، جس سے پیچیدہ ڈیزائن کو قابل بنایا جا سکتا ہے۔

اعلیٰ برقی کارکردگی

یہ مختصر آپس میں جڑنے والے راستوں سے آتا ہے جو انڈکٹنس اور مزاحمت کو کم کرتا ہے، مؤثر طریقے سے RF اور تیز رفتار ایپلی کیشنز کے لیے ہائی فریکوئنسی سگنل کی مسخ کو کم کرتا ہے۔

بہتر تھرمل مینجمنٹ

یہ اس لیے ہوتا ہے کیونکہ سولڈر بالز روایتی لیڈز کے مقابلے پی سی بی کو زیادہ مؤثر طریقے سے حرارت پہنچاتی ہیں۔

خود سیدھ کا اثر

بی جی اے سرکٹ بورڈز سرفیس ماؤنٹ اسمبلی آف پی سی بی کا مطلب ہے کہ ری فلو کے دوران، پگھلے ہوئے سولڈر کی سطح کا تناؤ خود بخود جگہ کے معمولی انحراف کو درست کرتا ہے، جس سے اسمبلی کی پیداوار میں بہتری آتی ہے۔

BGA اسمبلی کا عمل

بی جی اے پیکیج کے ساتھ ہائی ڈینسٹی پی سی بی سرکٹ بورڈ اسمبلی ایس ایم ٹی اسمبلی کا سب سے زیادہ مطالبہ کرنے والا طبقہ ہے۔ قابل اعتماد جوڑوں کو حاصل کرنے کے لیے ہر قدم کو درست کنٹرول کی ضرورت ہوتی ہے۔

1. پی سی بی پیڈ ڈیزائن

دو آپشنز موجود ہیں۔ NSMD پیڈز میں پیڈ کے کناروں پر کوئی ٹانکا لگانے والا ماسک نہیں ہوتا ہے، جو مستقل طول و عرض اور مضبوط مکینیکل جوڑ فراہم کرتا ہے۔ ایس ایم ڈی پیڈز میں ٹانکا لگانے والا ماسک ہوتا ہے جو پیڈ کے کناروں کو ڈھانپتا ہے، تھرمل تناؤ کو مرتکز کرتا ہے اور اس کے نتیجے میں ٹانکا لگانا کم موثر ہوتا ہے۔ تیز رفتار ڈیجیٹل سرکٹس کے لیے، NSMD کو ترجیح دی جاتی ہے۔ جب BGA پچ 0.5 ملی میٹر یا اس سے کم ہو جاتی ہے، تو ویا-ان-پیڈ ضروری ہو جاتا ہے کیونکہ روایتی کتے کی ہڈیوں کا پنکھا آؤٹ فٹ نہیں ہو سکتا۔ فلنگ اور چڑھانا کے ذریعے چپٹا ہونا اہم ہے۔ ناہموار سطحیں ری فلو کے دوران خلا پیدا کرتی ہیں۔

2. سٹینسل ڈیزائن

سٹینسل ڈیزائن سولڈر پیسٹ کے حجم کا تعین کرتا ہے۔ فائن پچ BGA اسمبلیوں کے لیے، لیزر کٹ اور الیکٹرو پالش اسٹینسل کے ساتھ یپرچر سائز کے معاوضے کی ضرورت ہے۔ 0.4mm پچ BGAs کے لیے، سٹینسل کی موٹائی عام طور پر 0.1mm ہوتی ہے۔ ہر BGA بال سائز کے لیے درست پیسٹ والیوم حاصل کرنے کے لیے یپرچر کا سائز اور شکل ایڈجسٹ کی جاتی ہے۔

3. جگہ کا تعین

BGA اجزاء بصارت کی سیدھ کے ساتھ خودکار پک اینڈ پلیس آلات کا استعمال کرتے ہوئے رکھے جاتے ہیں۔ +/- 0.03mm کی پلیسمنٹ کی درستگی یقینی بناتی ہے کہ ہر سولڈر بال اس کے متعلقہ پیڈ کے ساتھ سیدھ میں ہو۔

4. ریفلو سولڈرنگ

ری فلو پروفائل BGA اسمبلی میں سب سے اہم پیرامیٹر ہے۔ پروفائل چار مراحل پر مشتمل ہے۔ پہلے سے ہیٹ 1 سے 3°C فی سیکنڈ ریمپ کی شرح کا استعمال کرتا ہے، جو جنگ بندی کو روکنے کے لیے BGA اور PCB کے درمیان درجہ حرارت کے فرق کو کم کرتا ہے۔ لینا 150 سے 200 ° C پر 60 سے 90 سیکنڈ تک برقرار رہتا ہے، بہاؤ کو چالو کرتا ہے اور آکسائیڈ کو ہٹاتا ہے۔ لیڈ فری SAC305 کے لیے ری فلو 235 سے 245 ° C کے چوٹی کے درجہ حرارت تک پہنچ جاتا ہے، جس کا وقت 60 سے 90 سیکنڈ کے مائع سے زیادہ ہوتا ہے۔ کولنگ 2 سے 4°C فی سیکنڈ کولنگ ریٹ استعمال کرتی ہے، بہتر تھکاوٹ کی زندگی کے لیے اناج کی ساخت کو بہتر کرتی ہے۔ کم سے کم درجہ حرارت جوڑوں میں سردی کا سبب بنتا ہے۔ زیادہ سے زیادہ درجہ حرارت BGA جزو کی اندرونی ساخت کو نقصان پہنچاتا ہے۔

فین وے تکنیکی صلاحیتیں۔

فان وے کی BGA پیکیج سروس کے ساتھ ہائی ڈینسٹی پی سی بی سرکٹ بورڈ اسمبلی میں درج ذیل تکنیکی صلاحیتیں شامل ہیں۔

BGA سائز کی حد: BGA اجزاء کو 1x1mm سے 50x50mm تک جمع کرنا، پورٹیبل ڈیوائسز کے لیے مائیکرو BGAs اور اعلی کارکردگی والے پروسیسرز کے لیے بڑے باڈی FCBGAs کا احاطہ کرتا ہے۔

پچ سائز: +/- 0.03 ملی میٹر کی جگہ کی درستگی کے ساتھ کم از کم پچ 0.4mm۔ 0.4 ملی میٹر سے نیچے کی پچوں کا ہر کیس کے حساب سے جائزہ لیا جاتا ہے۔

بورڈ پرت کی گنتی: 1 سے 108 پرتوں کے بورڈز کے لیے اسمبلی سپورٹ، پیچیدہ ہائی لیئر کاؤنٹ بیک پلینز کے ذریعے سادہ دوہرے رخ والے بورڈز کا احاطہ کرتے ہیں۔

بورڈ کی موٹائی: 0.2 ملی میٹر سے 10.0 ملی میٹر تک بورڈ کی موٹائی کو سپورٹ کرتا ہے، سخت بیک پلینز کے ذریعے فلیکس سرکٹس کا احاطہ کرتا ہے۔

غیر فعال اجزاء کی حمایت: اسی بورڈ پر BGA پیکجوں کے ساتھ 01005 اور 0201 تک غیر فعال اجزاء کو جمع کرتا ہے۔

سولڈر بالز: لیڈڈ اور لیڈ فری سولڈر مرکب دونوں کی حمایت کرتا ہے۔

سرٹیفیکیشنز: ISO9001، ISO14001، ISO13485، RoHS، IPC۔

درخواستیں

BGA PCB اسمبلی ان ایپلی کیشنز کے لیے ضروری ہے جن میں اعلی I/O کثافت، سگنل کی سالمیت، اور تھرمل کارکردگی کی ضرورت ہوتی ہے۔ BGA پیکیج کے ساتھ ہائی ڈینسٹی پی سی بی سرکٹ بورڈ اسمبلی ان اہم شعبوں کی خدمت کرتی ہے۔

AI اور ہائی پرفارمنس کمپیوٹنگ: GPUs، AI ایکسلریٹر، اور سرور پروسیسرز ہزاروں کنکشن کے ساتھ بڑے FCBGA پیکجز استعمال کرتے ہیں۔

ٹیلی کمیونیکیشن: 5G بیس بینڈ چپس، نیٹ ورک پروسیسرز، اور سوئچنگ ASICs کو تیز رفتار ڈیٹا ٹرانسمیشن کے لیے فائن پچ BGA کی ضرورت ہوتی ہے۔

طبی آلات: تشخیصی امیجنگ کا سامان، مریض کے مانیٹر، اور پورٹیبل طبی آلات کومپیکٹ، قابل اعتماد الیکٹرانکس کے لیے BGA استعمال کرتے ہیں۔

صنعتی کنٹرول: PLCs، موٹر ڈرائیوز، اور آٹومیشن کنٹرولرز BGA کو پروسیسنگ اور کمیونیکیشن کے افعال کے لیے استعمال کرتے ہیں۔

کنزیومر الیکٹرانکس: سمارٹ فونز، ٹیبلیٹس، اور پہننے کے قابل جگہ جگہ سے محدود ڈیزائن کے لیے مائکرو BGA استعمال کرتے ہیں۔

اپنے BGA PCB اسمبلی کے لیے فین وے کے ساتھ کیوں کام کریں؟

پریسجن پلیسمنٹ کا سامان

+/- 0.03mm کی جگہ کا تعین درستگی BGA کو 0.4mm تک سپورٹ کرتا ہے۔

کنٹرول شدہ ریفلو پروفائلنگ

ملٹی زون ریفلو اوون مختلف BGA پیکیج کی اقسام اور سولڈر الائے کے لیے عین مطابق تھرمل پروفائلز کو فعال کرتے ہیں۔

ایکسرے معائنہ

2D اور 3D ایکسرے سسٹم ہر بورڈ پر ہر BGA کے لیے مشترکہ معیار کی تصدیق کرتے ہیں۔

BGA Rework اور Reballing

کنٹرول شدہ تھرمل پروفائلز کے ساتھ وقف شدہ ری ورک اسٹیشن BGA کو ہٹانے، پیڈ کی صفائی، ریبلنگ، اور IPC-7711/7721 معیارات کے مطابق تبدیل کرتے ہیں۔

ڈیزائن سپورٹ

بی جی اے روٹنگ آپٹیمائزیشن کے لیے پی سی بی لے آؤٹ مشاورت، بشمول پیڈ ڈیزائن کی سفارشات اور پیڈ کے ذریعے حکمت عملی۔

مکمل سروس

پی سی بی لے آؤٹ آپٹیمائزیشن سے لے کر کمپوننٹ سورسنگ، اسمبلی، انسپیکشن، اور ری ورک کے ذریعے، سب ایک ہی رابطے کے ذریعے۔

سرٹیفیکیشنز

ISO9001, ISO14001, ISO13485, RoHS, IPC، IPC-A-610 اور IPC-7095 معیارات کے مطابق اسمبلی کے عمل کے ساتھ۔

اپنی مرضی کے مطابق BGA اسمبلی خدمات

فین وے مخصوص ڈیزائن اور پیداواری ضروریات کے مطابق BGA پیکیج کی خدمات کے ساتھ اپنی مرضی کے مطابق ہائی ڈینسٹی پی سی بی سرکٹ بورڈ اسمبلی فراہم کرتا ہے۔

ڈیزائن سپورٹہماری انجینئرنگ ٹیم پی سی بی لے آؤٹ مرحلے کے دوران آپ کے ساتھ کام کرتی ہے تاکہ پیڈ ڈیزائن کو بہتر بنایا جا سکے، پلیسمنٹ کے ذریعے، اور BGA پیکجوں کے لیے فین آؤٹ روٹنگ، پیداوار شروع ہونے سے پہلے اسمبلی کے مسائل کے خطرے کو کم کرتی ہے۔

اجزاء سورسنگہم BGA اجزاء کی خریداری کو مجاز سپلائی چینز کے ذریعے ہینڈل کرتے ہیں، صداقت اور ٹریس ایبلٹی کو یقینی بناتے ہوئے طویل لیڈ ٹائم یا آخر زندگی کی حیثیت والے اجزاء کے لیے، ہم متبادل سفارشات فراہم کرتے ہیں۔

اسمبلی کے اختیاراتخدمات میں پروٹوٹائپ اسمبلی، حجم کی پیداوار، دوبارہ کام، ریبلنگ، اور اجزاء کی تبدیلی شامل ہیں۔ ہم آپ کے پروجیکٹ کے مرحلے اور نظام الاوقات کی ضروریات کو اپناتے ہیں۔

اپنی مرضی کے مطابق ٹیسٹنگٹیسٹ پروٹوکول فی پروجیکٹ کی وضاحت کی جاتی ہے، یکساں طور پر لاگو نہیں ہوتے ہیں۔ ہم مخصوص BGA پیکیج کی قسم، بورڈ کی پیچیدگی، اور درخواست کی ضروریات کے مطابق معائنہ اور جانچ کرتے ہیں۔

پیکیجنگ اور ترسیلبورڈز کو صاف کیا جاتا ہے، اگر مخصوص کیا گیا ہو تو لیپت کیا جاتا ہے، ESD معیارات کے مطابق پیک کیا جاتا ہے، اور مکمل ٹریس ایبلٹی دستاویزات کے ساتھ آپ کے مقرر کردہ مقام پر بھیج دیا جاتا ہے۔

اکثر پوچھے گئے سوالات

سوال: کم از کم BGA پچ کتنی ہے جو فین وے جمع کر سکتا ہے؟
A: فین وے معیاری طور پر 0.4mm پچ تک BGA اسمبلی کو سپورٹ کرتا ہے۔ 0.4 ملی میٹر سے نیچے کی پچوں کا ہر کیس کے حساب سے جائزہ لیا جاتا ہے۔

سوال: کیا فین وے BGA اسمبلی کے لیے ڈیزائن سپورٹ فراہم کرتا ہے؟
A: ہاں۔ فین وے بی جی اے روٹنگ آپٹیمائزیشن کے لیے پی سی بی لے آؤٹ مشاورت فراہم کرتا ہے، بشمول پیڈ ڈیزائن، ویا ان پیڈ فلنگ، اور فین آؤٹ حکمت عملیوں پر سفارشات۔

سوال: BGA اسمبلی کے لیے عام تبدیلی کا وقت کیا ہے؟
A: پروٹو ٹائپ BGA اسمبلیاں عام طور پر 5 سے 7 کام کے دنوں میں بھیج دی جاتی ہیں۔ حجم کے آرڈر اجزاء کی دستیابی اور بورڈ کی پیچیدگی کی بنیاد پر طے کیے جاتے ہیں۔ تیز رفتار خدمات دستیاب ہیں۔

س: کیا فین وے ایسے BGA کو دوبارہ کام کر سکتا ہے جو ناکام ہو گیا ہے؟
A: ہاں۔ فین وے BGA کو ہٹانے، پیڈ کی صفائی، ریبالنگ، اور کنٹرول شدہ تھرمل پروفائلز کے ساتھ سرشار ری ورک اسٹیشنوں کا استعمال کرتے ہوئے متبادل فراہم کرتا ہے۔ دوبارہ کام IPC-7711/7721 معیارات کے مطابق کیا جاتا ہے۔

سوال: فین وے کس قسم کے بی جی اے پیکیج کو سپورٹ کرتا ہے؟
A: Fanway PBGA، CBGA، FCBGA، مائیکرو BGA، اور LGA پیکجوں کے ساتھ ساتھ µBGA، CTBGA، CABGA، CVBGA، اور VFBGA کو سپورٹ کرتا ہے۔
