OEM چارجنگ پائل پی سی بی اے مدر بورڈ

OEM چارجنگ پائل پی سی بی اے مدر بورڈ کی پیداوار کا عمل

سبسٹریٹس FR-4 یا اعلی تعدد مواد (جیسے راجرز 4350b) استعمال کرتے ہیں۔

رابطے کی وشوسنییتا کو یقینی بنانے کے لئے سونے کی پلاٹنگ یا او ایس پی کی سطح کا علاج اپنایا جاتا ہے۔

کلیدی اجزاء ، جیسے DC-DC ماڈیولز ، 100 ٪ عمر بڑھنے کے ٹیسٹ سے گزرتے ہیں۔

چارجنگ پائل پی سی بی اے مدر بورڈ کو چارجنگ موڈ کی بنیاد پر دو اقسام میں درجہ بندی کیا گیا ہے:

اے سی چارجنگ ڈھیر اور ڈی سی چارجنگ ڈھیر۔

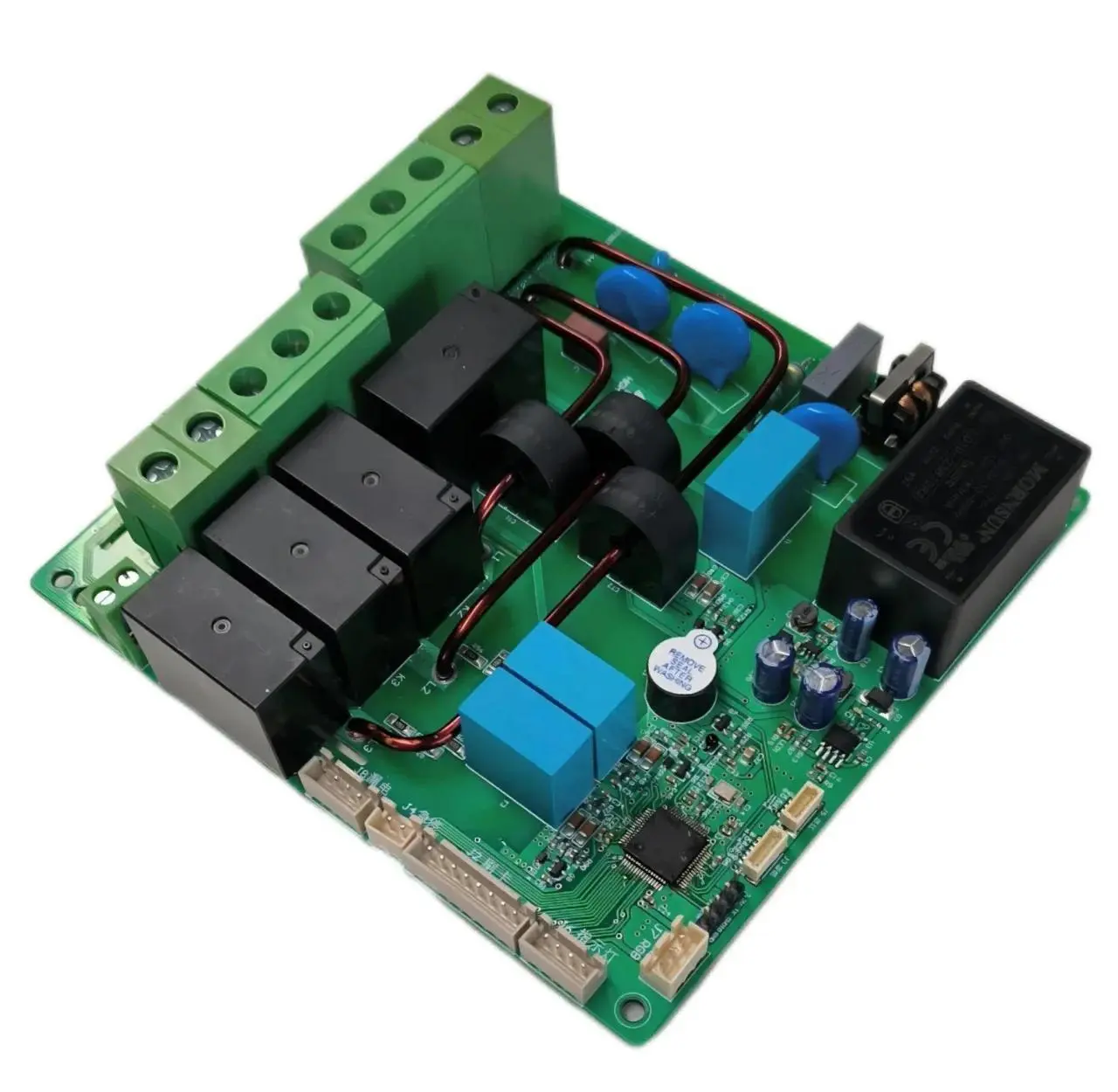

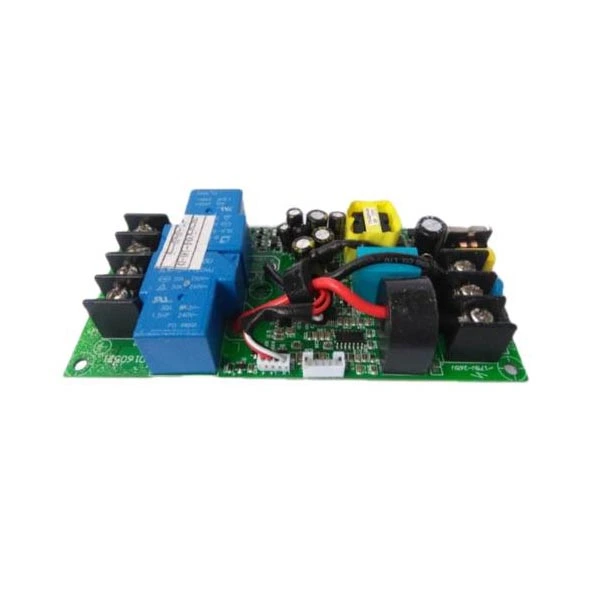

اے سی چارجنگ پائل سرکٹ بورڈ:یہ بورڈ گرڈ اے سی پاور کو گاڑی کے آن بورڈ چارجر (او بی سی) کے ذریعے ڈی سی پاور میں تبدیل کرتا ہے۔ اس کے بنیادی افعال میں شامل ہیں:

سی پی ٹرمینل کنٹرول:چارجنگ کی حیثیت کی نگرانی کے لئے پی ڈبلیو ایم سگنلز کا استعمال کرتے ہوئے گاڑی کے بی ایم ایس کے ساتھ بات چیت کرتی ہے (جیسے بندوق اندراج ، چارجنگ کی تیاری ، چارجنگ اسٹارٹ)۔ ورکنگ وولٹیج 12V/9V/6V ہے جس کی تعدد 1 کلو ہرٹز ہے۔

سی سی ٹرمینل کا پتہ لگانا:مزاحمت کی تبدیلیوں کے ذریعہ چارجنگ گن کنکشن کی حیثیت کی تصدیق کرتا ہے اور آؤٹ پٹ موجودہ صلاحیت کا تعین کرتا ہے (جیسے ، 1.5 کلو مزاحمت 8A موجودہ کے مساوی ہے)۔

عام پیرامیٹرز:ان پٹ 220V AC ، آؤٹ پٹ پاور 7KW/11KW ، تحفظ کی درجہ بندی IP54۔

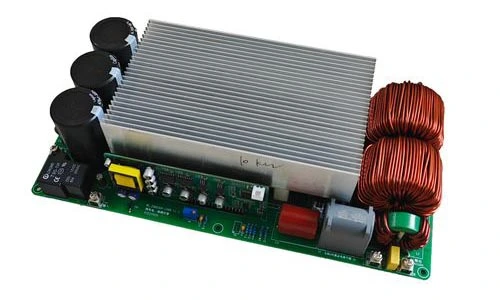

ڈی سی چارجنگ پائل سرکٹ بورڈ:یہ بورڈ براہ راست ہائی وولٹیج ڈی سی پاور کو آؤٹ کرتا ہے۔ اس کے بنیادی ماڈیول میں شامل ہیں:

AC/DC اصلاح اور PFC ماڈیول:فعال پاور فیکٹر اصلاح (پی ایف سی) ٹکنالوجی کا استعمال کرتے ہوئے تین فیز 380V AC کو ہائی وولٹیج ڈی سی (750-850V) میں تبدیل کرتا ہے ، جس کی کارکردگی 97 ٪ سے زیادہ ہے۔

ڈی سی/ڈی سی تبادلوں کا ماڈیول:ایل ایل سی گونج ٹوپولوجی کے ذریعہ بیٹری کی مطلوبہ حد (جیسے ، 200-920V) میں وولٹیج کو ایڈجسٹ کرتا ہے اور متحرک موجودہ کنٹرول (کئی سو ایمپریوں تک) کی حمایت کرتا ہے۔

عام پیرامیٹرز:ان پٹ 380V AC ، آؤٹ پٹ پاور 30-120KW ، مربوط STM32F207ZET مین کنٹرول چپ ، CAN/RS-485 مواصلات کی حمایت کرتا ہے۔
